Как сделать каркас для гипсокартона из металлопрофиля для стен, потолка и перегородок

Содержание

Основные узлы при монтаже потолка из гипсокартона

Металлический каркас под гипсокартон на потолке крепится двумя видами профиля — направляющим и несущим. Направляющий профиль крепится к стене с помощью дюбелей. Предварительно просверливаются отверстия в профиле, через которые они просверливаются в стене. Обычно расстояние между анкерами составляет 40-50 см. Если конструкция потолка сложная и общая нагрузка значительна, расстояние между анкерами уменьшается до 30 см.

Несущие потолочные профили ставят параллельно друг другу так, чтобы лист гипсокартона крепился как минимум к трем профилям. Собирая каркас для гипсокартона из металлического профиля, несущие профили вставляются на всю глубину в направляющие и устанавливаются 1-2 саморезами по металлу.

Учитывая, что листы гипсокартона имеют значительный вес, несущие профили не должны прогибаться. Для этого каждый несущий профиль привязывают к плите перекрытия с шагом 50-60 см с помощью перфорированных крючков. Монтаж подвесов на пол осуществляется распорными анкерами, а навесные металлические пластины подвесов крепятся саморезами к вертикальным полкам несущего профиля потолка.

Поперечины из того же материала устанавливаются поперек всех параллельных несущих профилей. В результате каркас из гипсокартона на потолке визуально напоминает клетку с правильными квадратами или прямоугольниками. Для крепления перемычки между двумя целыми профилями используется соединительный элемент — краб. Стандартная тележка представляет собой четырехгранную крестообразную пластину, которую кладут на соединяемые горизонтальные профили и фиксируют саморезами.

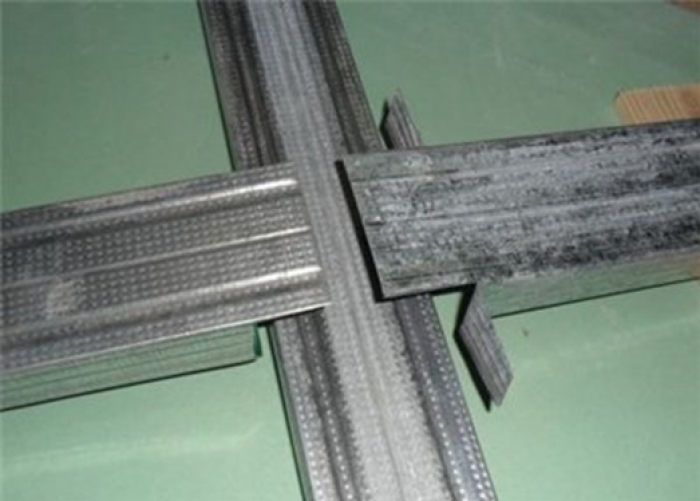

Если общая площадь потолка невелика, то вместо соединения крабов допускается крепление перемычек на параллельных сплошных профилях непосредственно с помощью предоставленных крыльев. Для этого перемычку делают на 12-15 см длиннее проема под нее. Затем на обоих концах перемычки делают надрезы и загибают крылья в разные стороны. Монтаж осуществляется путем фиксации створки и прилегающего профиля саморезом.

Если для двухуровневого потолка устанавливается каркас под гипсокартон, часто возникает необходимость соединять пересекающиеся профили не в единой горизонтальной плоскости, а ступенчато. Для такого подключения краб двухъярусный. Двухъярусная краб располагается над самым высоким профилем и крепится к его полкам саморезами. Нижний профиль фиксируется крабом с помощью распорных проушин.

Часто бывает, что длина помещения превышает длину несущего профиля. В этом случае два металлических опорных профиля соединяются между собой с помощью внутренней соединительной пластины. Пластина ставится по центру профиля и фиксируется к его боковым полкам саморезами, после чего на второй конец пластины вставляется второй профиль и фиксируется таким же образом.

Также стоит упомянуть продольный способ стыковки профилей. В основном используется при изготовлении каркаса межкомнатной перегородки с дверью. Там, где в перегородках будет устанавливаться дверная коробка, стоечные профили армируют.

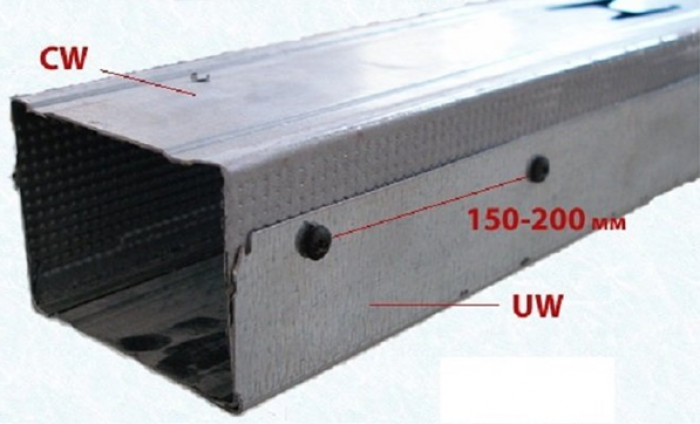

Этот пост состоит из двух разных профилей. В направляющий профиль пола вставляется настенный несущий профиль и с обеих сторон полок прикручиваются саморезы с шагом 30 см.

Такой собранный элемент подойдет, если общий вес двери небольшой. Если дверь тяжелая, вертикальную стойку укрепляют деревянной перекладиной.

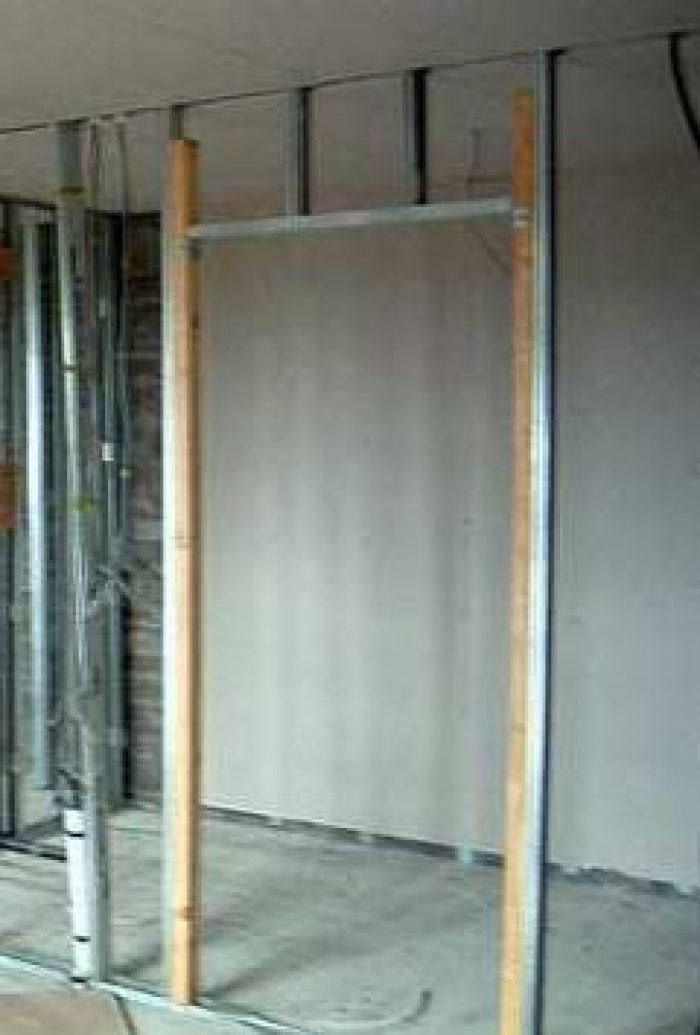

Вариант 2. Перегородка с дверью

Дверные коробки устанавливаются вместе с каркасом перегородки в сборе. Место под дверью монтируется следующим образом:

  • в месте установки двери справа и слева от нее располагаются вертикальные стойки (профиль PS). Из них укладывается планка для крепления дверной коробки. Балка жестко крепится к профилю.
  • Над дверной коробкой делают перемычку из профиля ПН, а на 20 см от проема ставят дополнительные стойки;
  • Дверь является частью каркасной конструкции, поэтому ее необходимо устанавливать до обшивки;
  • над дверью необходимо установить дополнительные вертикальные подкосы.

установка двери в перегородку из гипсокартона 2

Ответы на частые вопросы

Можно ли использовать вместо металлических профилей деревянные бруски?

Да, можно, а иногда даже и нужно. В основном это акустические и звукоизоляционные конструкции. Кроме того, из ламелей зачастую удобнее делать небольшие планки, например, при облицовке откосов окон и дверей. Но пиломатериалы должны быть сухими и первоклассного качества (без крупных сучков и трещин), во влажных помещениях и в оконных проемах решетки и рейки должны быть антисептическими. Если собрать конструкцию из черновых реек, на поверхности листов образуются неровности, а в местах стыков образуются трещины.

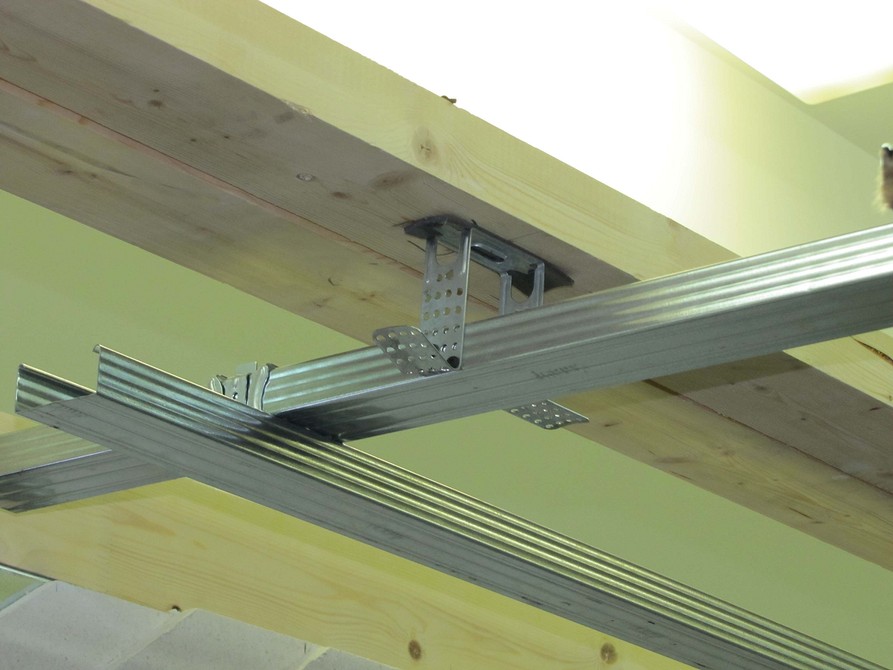

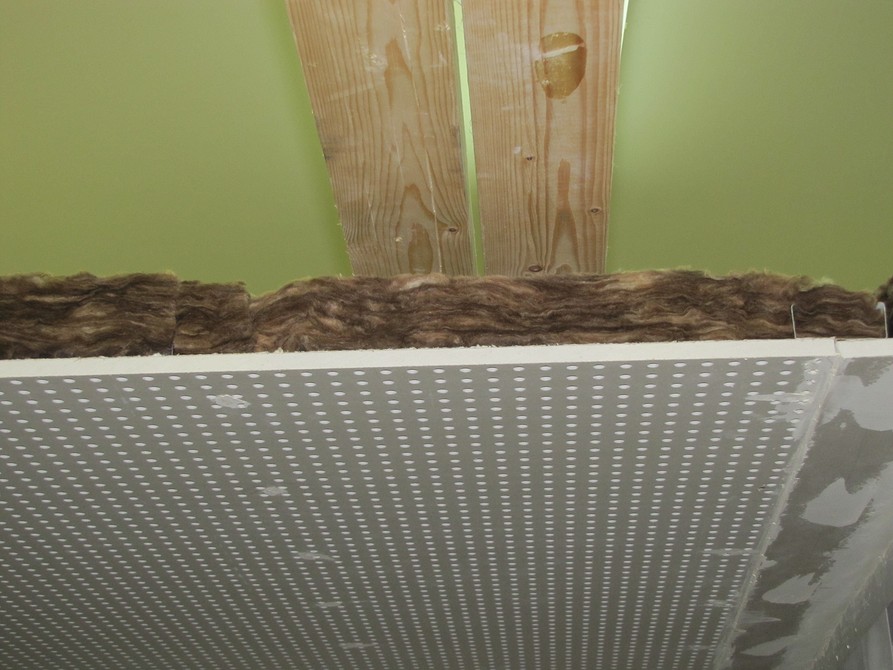

Конструкция акустического потолка основана на деревянных блоках.
Но к ним на подвесах крепится каркас из стальных профилей.

Можно ли при обшивке стены обойтись без каркаса?

Да, ты можешь. Такая система включает в себя клей, сами листы и материалы для герметизации стыков. Листы приклеиваются непосредственно к плоскому основанию с помощью клея, но если на стене есть неровности, то на стыки предварительно укладываются планки гипсокартона. Минимальная толщина этого покрытия — 20 мм. При установке пригодится длинная линейка и лазерный уровень.

Можно ли смонтировать бескаркасный клеевой потолок из ГКЛ?

Нет, не надо. Даже самые лучшие современные клеи не удерживают листы гипсокартона в случае протечки или пожара. К тому же такой способ отделки потолка трудоемок (требуется много подпорок, тщательное выравнивание) и не позволяет получить хорошее качество поверхности. В этом случае понадобится каркас, состоящий из металлического профиля для гипсокартона.

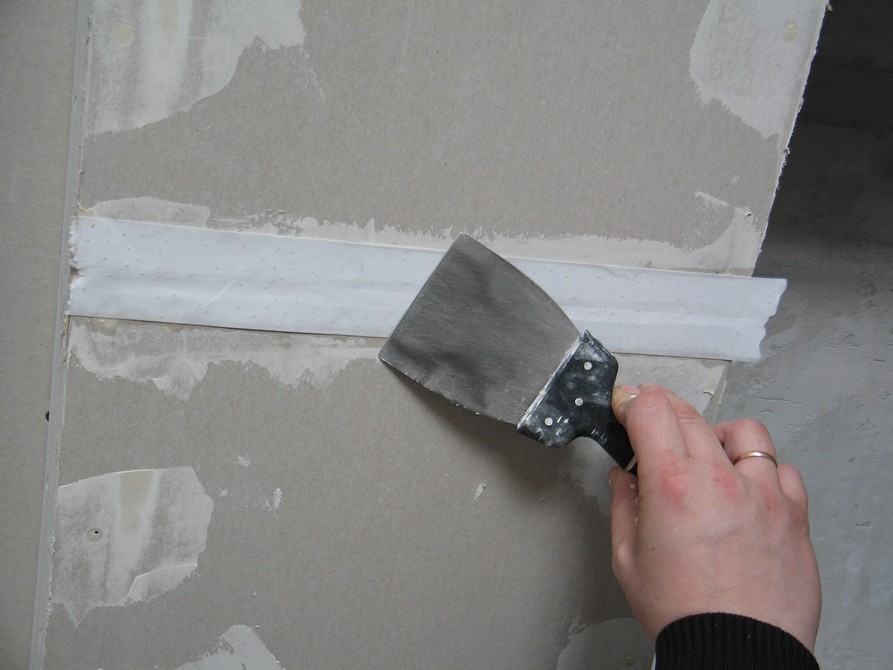

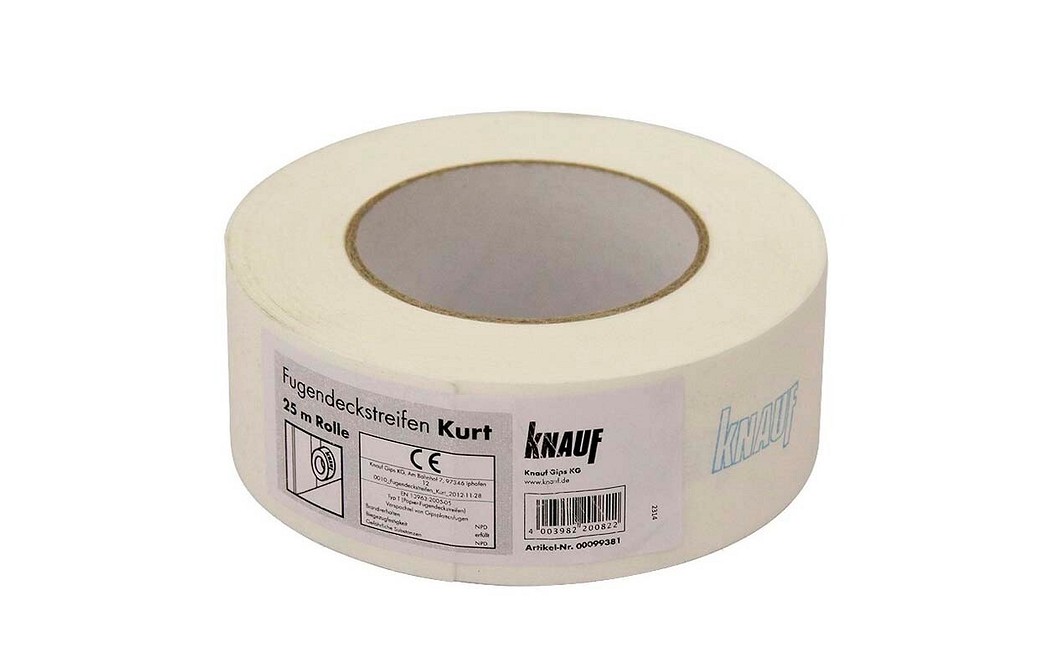

Скотч для заделки стыков.
Шпаклевка.
Принцип прекращения.

Почему при отделке стен и потолков гипсокартоном с каркасом и профилем появляются микротрещины вдоль стыков?

Это связано со значительными перепадами влажности и температуры. В сельской местности не избежать трещин, если отопление будет включаться только зимой. Такие дефекты также появляются во влажной среде. Они также могут быть ошибкой при установке. Например, если при установке натяжного потолка листы крепились не только к несущим профилям, но и к настенным направляющим. Снизить риск появления трещин помогают современные материалы для заделки стыков (брендовые ленты, шпатлевки), водоотталкивающие грунтовки и, конечно же, строгое соблюдение правил монтажа гипсокартона.

Основные разновидности фасонной фурнитуры

Если говорить о том, как соединить профиль из гипсокартона, выровнять поверхность каркаса и создать ребра жесткости, то следует также разобрать основные виды фасонной фурнитуры: стержни, подвесы, кронштейны.

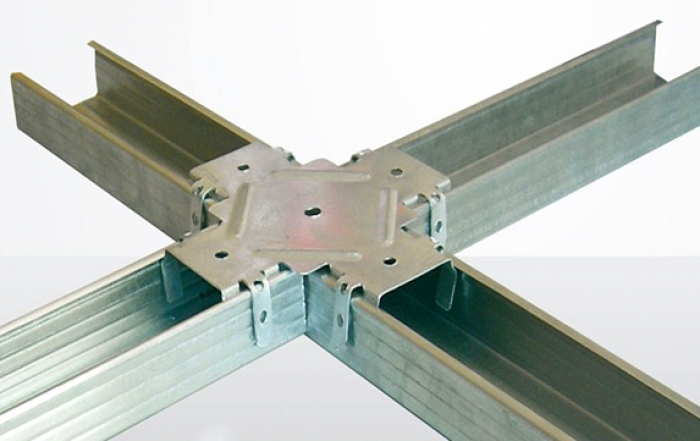

  • «Краб» — для сшивки ПП на одном уровне.
  • Угловой соединитель — предназначен для углового соединения ПП 60Х27 от 46 до 179 градусов.

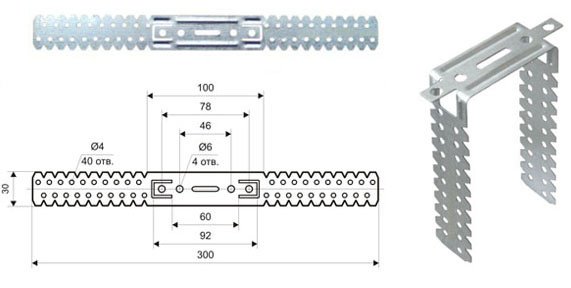

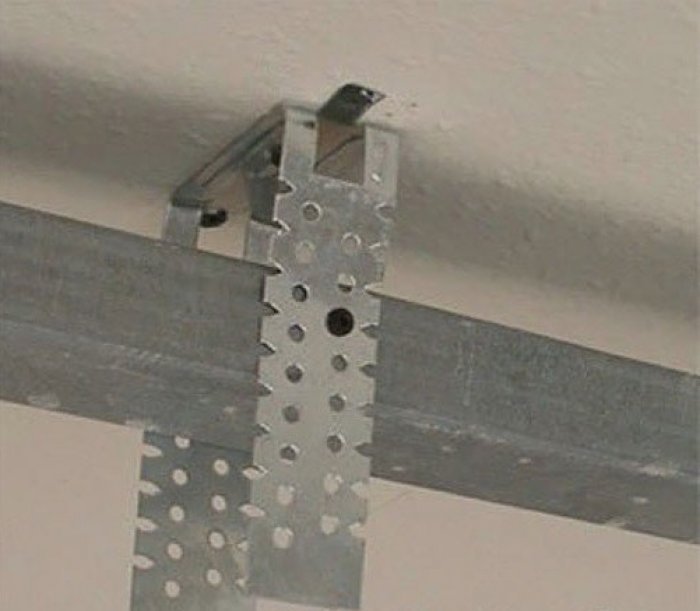

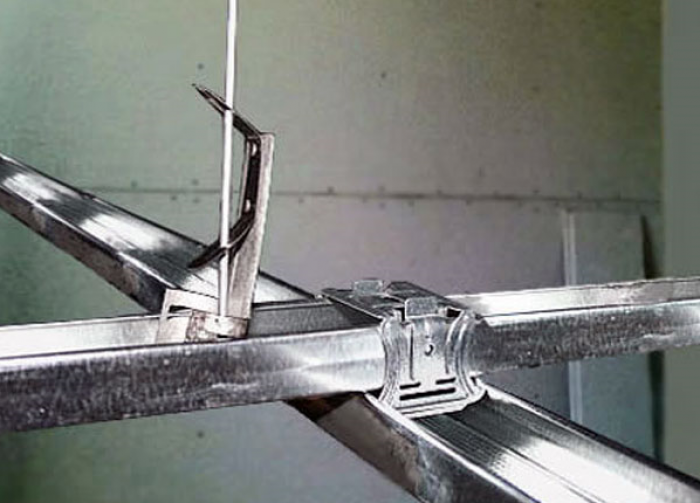

  • Прямой подвес — наиболее часто используемый элемент для выравнивания поверхности каркаса, крепления опорных профилей и стоек, а также для установки ребер жесткости.
  • Анкер, фиксирует каркас к потолку, выдерживая нагрузку до 25 кг.
  • Соединитель двухуровневый — служит для продольно-поперечного соединения, на разных уровнях конструкции два профиля — основной с направляющей. Применяется на двухъярусных потолках.
  • Вернье — для регулировки высоты подвесов, а также креплений гипсокартонного профиля у основания, предполагающих в дальнейшем крепление элементов груза.
  • ПП Удлинение профиля для изготовления потолочных профилей
  • Для сборки каркаса используются шурупы (LN) и шурупы (LB) размером 9, 11, 16 мм и гвозди для дюбелей.

соед-детали

Материалы и инструменты для простейшего монтажа потолочного и настенного каркаса

Для сборки самого простого настенного или потолочного каркаса подготовьте:

  • Для металлических потолочных профилей ПНП, ПП, для стен — ПН, ПС;
  • Саморезы, дюбеля;
  • Прямые подвесы, крабы в стыках (при необходимости).

Необходимые инструменты:

  • Маркировочная проволока;
  • Уровень (дух), уровень;
  • Стандартная рулетка;
  • Карандаш или пастель;
  • «Акула» (ножницы для резки металла);
  • Отвертка / электродрель (+ транспорт);
  • Электроперфоратор для сверления дюбелей туннелей при работе по бетону, кладке;
  • Лестница.

Комплектующие – крепеж

Таким образом закрываются профили и соединители. А теперь пора узнать, как скрепляются между собой все элементы каркаса. Основным типом крепления, применяемым для изготовления подвесного потолка, являются саморезы, более известные как саморезы.

Читать:  10 лучших инструментов Мастера отделочника по гипсокартону

Чтобы связать профили вместе, используйте:

  • саморезы сверлильные — LN9, LN9.5, LN12 и так далее;
  • саморезы — LB9, LB11, LB16 и т д

Цифра после буквенного обозначения — это длина винта в миллиметрах. Диаметр самореза для профиля в большинстве случаев составляет 3,5 мм.

Направляющие элементы каркасной системы с фурнитурой

Направляющие элементы каркасной системы с фурнитурой

Важно! Существует разновидность крепежа для профилей с тонкой головкой. Этот тип следует использовать, если вы хотите вкрутить саморез в место, где будет ограничиваться лист гипсокартона.

Подвесы и сам каркас крепятся к потолочной плите с помощью дюбелей или саморезов (для бетонных плит). Если создание натяжного потолка происходит в деревянном доме, то используются саморезы, но гораздо больше, чем «насекомые», соединяющие элементы каркаса.

Инструменты для установки подвесного потолка из гипсокартона

Инструменты для установки подвесного потолка из гипсокартона

Независимый каркас для закрытия стен

Если во время облицовки стены невозможно закрепить ПП профили к стене, конструкция из реек и потолочных профилей не соединяется со стеной. Однако он не может превышать 2600 мм.

назависимый каркас облизовки стен

Способы монтажа металлопрофиля

Об основных узлах и о том, как собрать каркас из гипсокартонного профиля, рассказывалось выше. Теперь поговорим непосредственно о способах крепления профилей и их составляющих. Есть три основных способа подключения профилей.

  • Саморезы по металлу;
  • Раскрой (резак);
  • Заклепки алюминиевые.

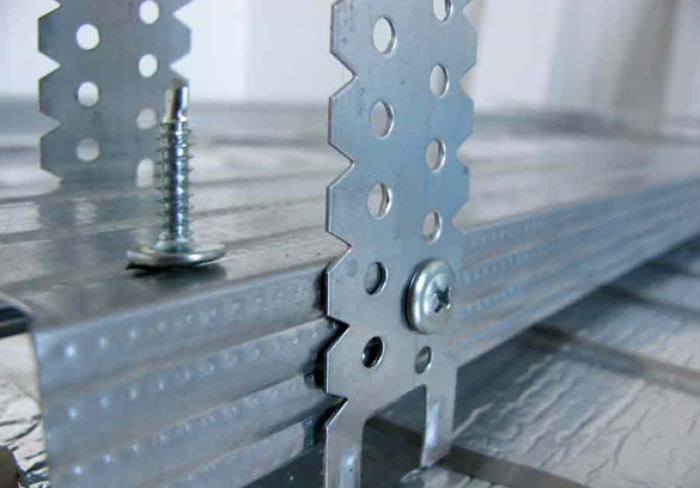

Саморезы по металлу используются с острым концом и частой резьбой. Длина саморезов 9,5-11мм, ширина 3,5мм. Прорезь самореза должна быть крестообразной. Чтобы вкрутить саморез, воспользуйтесь отверткой Phillips, установленной в патроне. В принципе, можно вручную затянуть саморез с помощью кольцевой отвертки, но этот способ малопроизводителен при большом объеме работ.

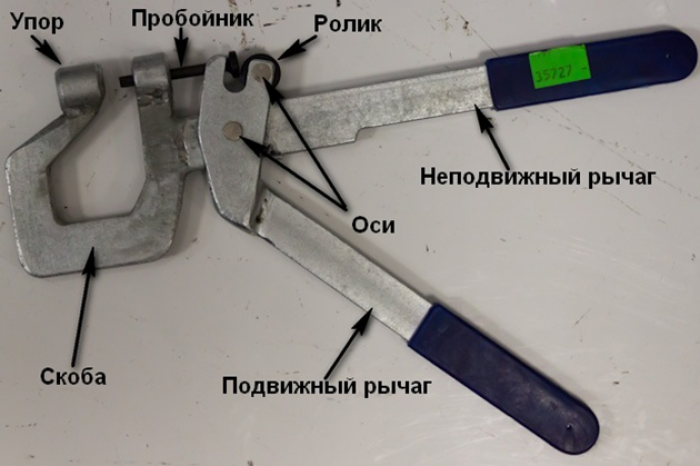

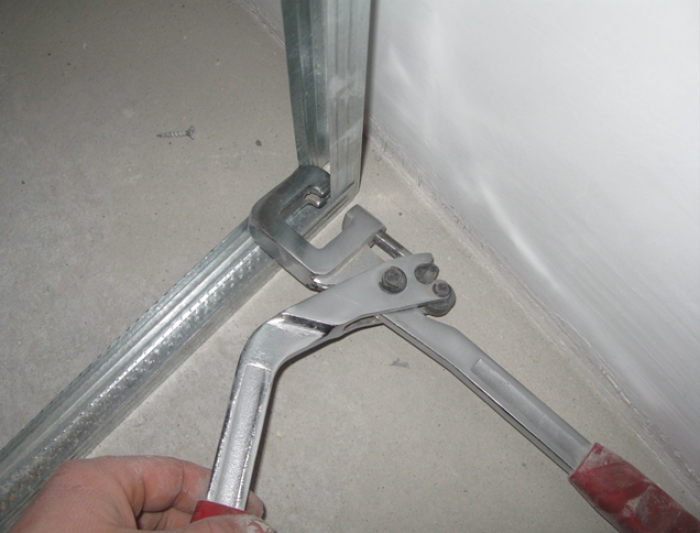

Способ крепления профилей насечкой не требует расходных материалов. Этот способ подключения заключается в том, что с помощью резака проводится несколько поломок на месте установки. При установке фрезой один профиль обязательно должен входить в состав другого профиля. То есть установка сверху никак не пойдет.

Метод соединения профилей для гл с помощью алюминиевых заклепок является наименее распространенным. Например, когда возникает вопрос, как сделать каркас под гипсокартон двухуровневого асимметричного потолка. Суть в том, что для сборки столь сложной конструкции необходимо использовать множество самодельных или покупных арочных профилей. Учитывая, что арочный профиль имеет меньшую несущую способность, чем обычный несущий профиль, его монтаж следует производить с более надежным монтажом.

Самым надежным можно считать способ соединения алюминиевыми заклепками. Однако из-за дороговизны заклепок и необходимого большого количества заклепок этот метод используется, когда по-другому установить действительно невозможно. В стандартной ситуации установка осуществляется саморезами или канцелярским ножом.

Видео

Предлагаем вашему вниманию видео об установке каркаса под стеновые профили:

Монтаж каркаса из видеопрофиля на стену из гипсокартона
Фигурный потолочный карниз

Монтаж каркаса из видеопрофиля на стену из гипсокартона
Каркас камина

Монтаж каркаса из видеопрофиля на стену из гипсокартона
Изогнутая рама

Монтаж каркаса из видеопрофиля на стену из гипсокартона
Обшитая арочная рама

  1. Гид (ПН). Этот элемент предназначен для создания конструкции, которая будет служить для крепления стоечного профиля. Именно от крепления такого вида профиля будет зависеть внешний вид поверхности в будущем.
  2. Стеллаж (ПС). Применяется для создания стружек или других перегородок. Могут быть представлены различные криволинейные варианты.
  • Угловой профиль (ПУ). Возможно — внешнее и внутреннее.
  • Арочный профиль (ПА). Используется для создания арок.
  • Подвеска (П-образная). Применяется для крепления конструкции к стенам и потолку.
  • Коннектор («Краб»). Скреплять между собой перпендикулярные детали очень удобно.
  • Расширение. Подключите разные участки профиля.
  • Дюбель и саморезы (по металлу).
  • Все элементы конструкции плотно скручены саморезами по металлу.
  • В боковые элементы (торцы) — вставить деревянный брус подходящего размера. Это необходимо для надежности.
    • При установке перегородки я просто соединил стойки CW попарно, распределив их в противоположных направлениях и вложив друг в друга.
  • Разметка

    На начальном этапе намечаются границы будущего каркаса, расположение профилей и точки крепления подвесов:

    • На потолке проводится линия, которая является верхней внешней границей будущего карниза. Расстояние между ним и стеной выбирается в зависимости от толщины используемого профиля и коммуникаций, которые планируется разместить или покрыть гипсокартоном. Чем меньше это расстояние, тем лучше — сэкономится больше свободного места в комнате.
    • С помощью уровня линия переносится на пол.

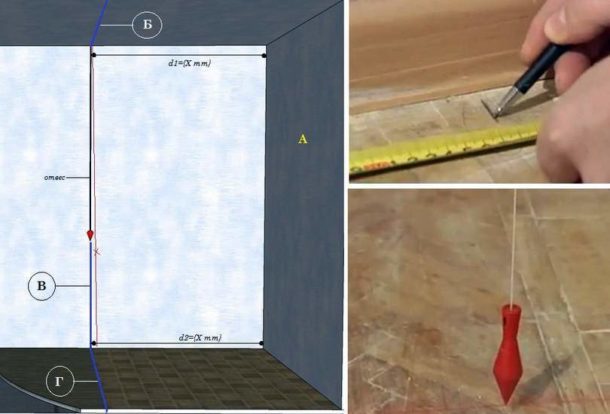

    Разметка под каркас для гипсокартона

    • На стене нужно разметить вертикальные столбы. Листы гипсокартона имеют стандартную ширину 120 мм, поэтому оптимальный шаг крепления стоечного профиля — 60 см.
    • В большинстве случаев одного листа недостаточно, чтобы покрыть всю стену сверху вниз. Стандартный ГКЛ «Кнауф» или любой другой марки имеет размеры 2500х1200 мм. Поэтому отмечается расположение горизонтальных перемычек.
    • При этом стоит сделать отметки в точках крепления подвески. Расстояние между ними по технологии должно составлять 70-100 см. Оптимальный шаг — 80 см.

    Во всех инструкциях по изготовлению конструкций из гипсокартона указано, что элементы облицовки из гипсокартона обязательно должны стыковаться на поверхности профиля.

    Важные параметры при выборе профиля

    Толщина стенок

    Для вертикальных и несущих потолочных профилей толщина должна быть не менее 0,5 мм. Если изделия не будут соответствовать этому условию, система окажется недостаточно надежной, так как ее основные элементы будут плохо удерживать крепеж и деформироваться (гнуться, скручиваться) даже под весом конструкции. На такую ​​стену или перегородку просто невозможно повесить книжную полку или кронштейн для телевизора.

    Качество покрытия

    К сожалению, самостоятельно и без специальных приборов оценить толщину и стойкость цинкового покрытия невозможно. Осталось запросить копию сертификата соответствия стали ГОСТ 14918-80, однако это не гарантирует качество продукции. Осталось внимательно изучить изделия. Если на месте царапин, складок или помятых концов вы заметили следы ржавчины, то перед вами бракованная партия или продукция компании «осталась.

    Удобство монтажа

    Обычные профили гладкие, с продольными ребрами жесткости. В более продвинутых изделиях есть пунктирная выемка, которая облегчает установку и завинчивание креплений (винт не скользит по стене и не наклоняется вбок). Стоят они почти в полтора раза дороже обычных, но значительно ускоряют работу, особенно если речь идет об объемных конструкциях сложной формы.

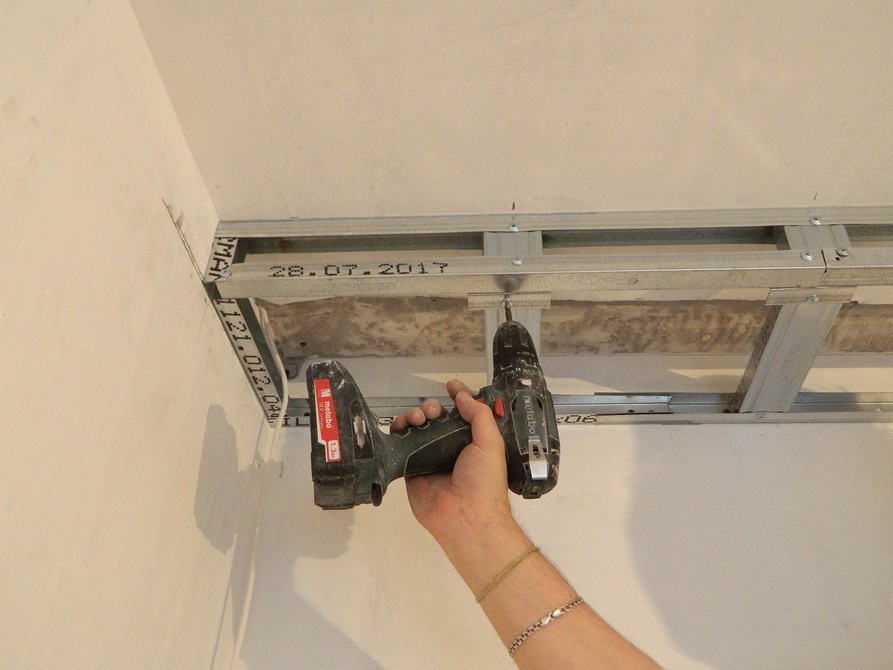

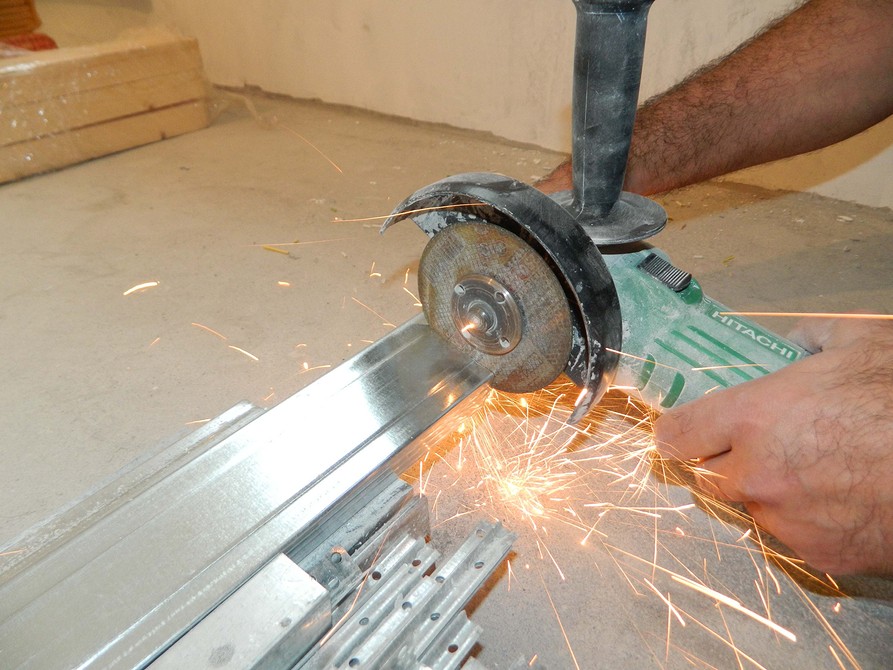

    Ниже на фото показан процесс монтажа потолочного короба. Резка профилей

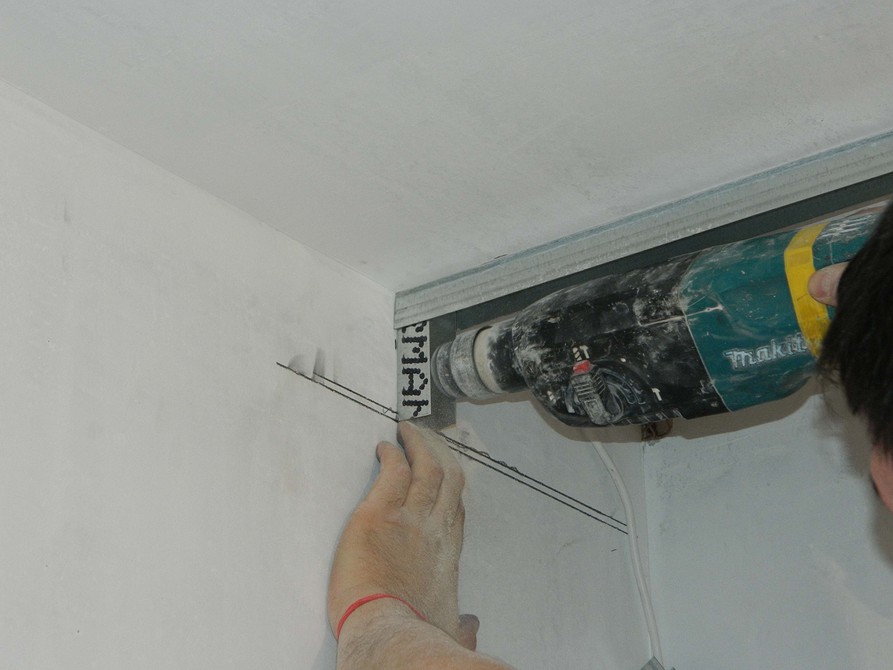

    Монтаж дорожки на потолок

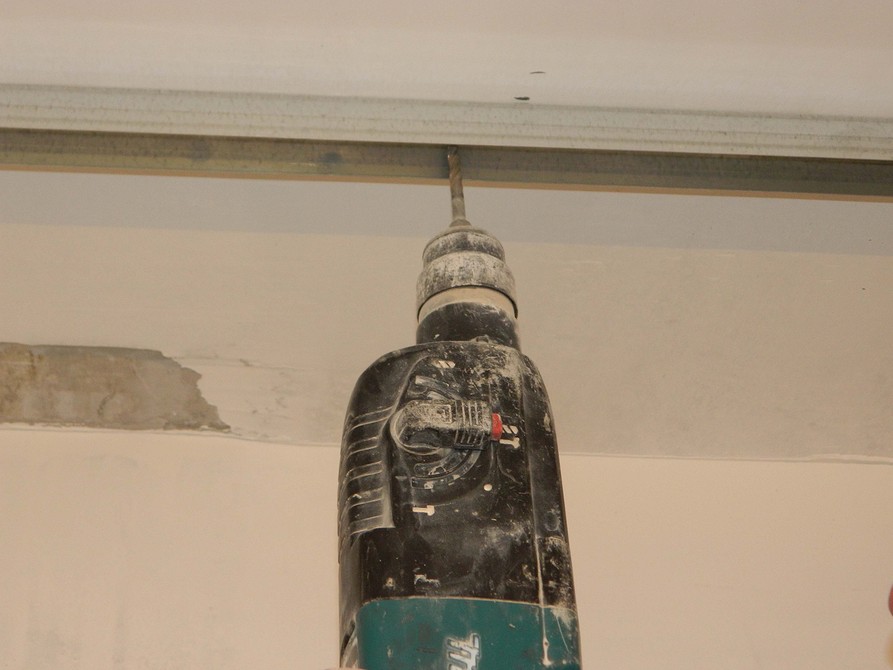

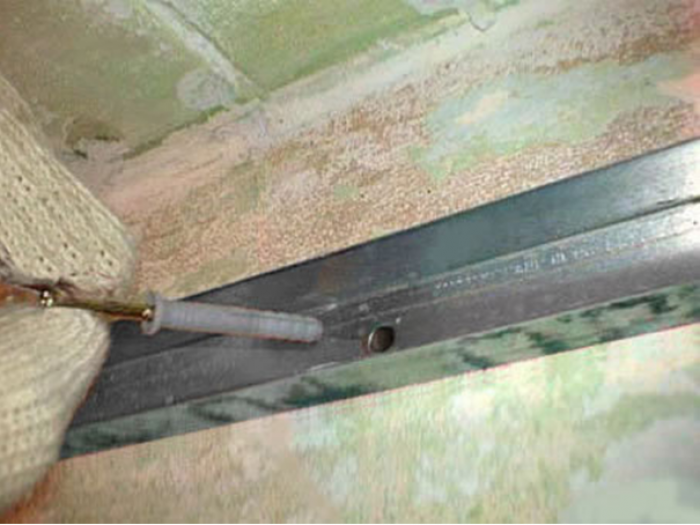

    Крепление анкерным клином
    Горизонтальный прыжок

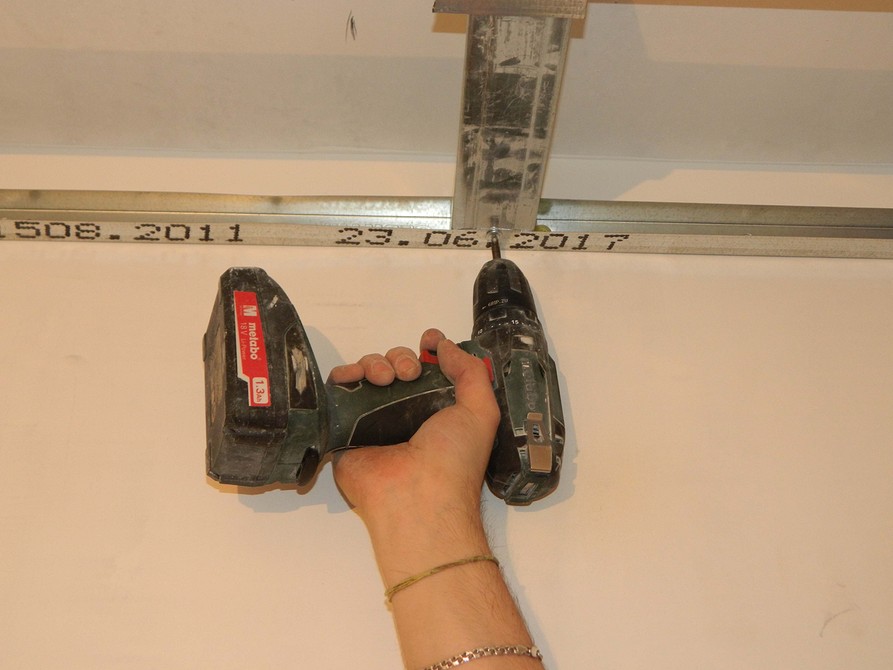

    Установка настенной направляющей

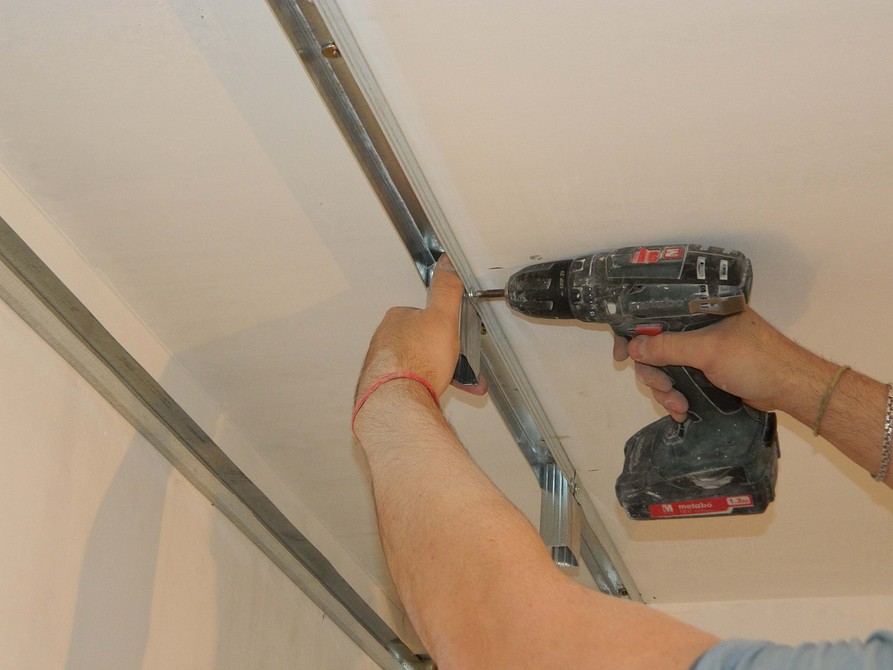

    Монтаж вертикальных профилей

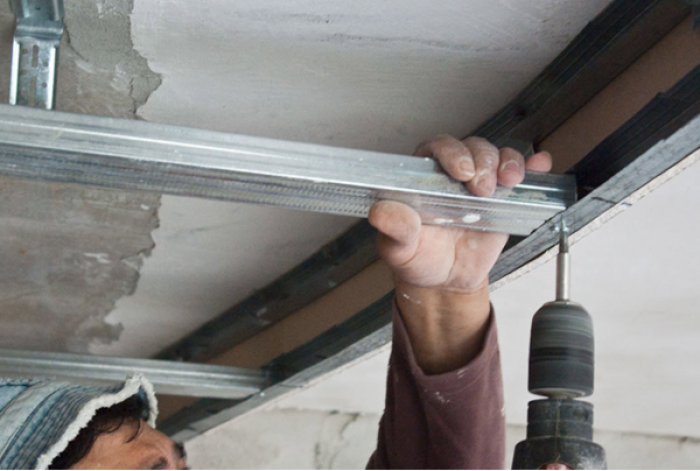

    Установка опорных профилей
    Завершающий этап сборки каркаса

    Как собрать каркас из профиля для гипсокартона, монтаж металлопрофиля под ГКЛ своими руками, сборка обрешетки под теплицу: инструкция, фото и видео-уроки, цена

    На этом этапе каркас из гипсокартонных профилей приобретет окончательный вид и будет обшит листами. Для завершения сборки каркаса необходимо взять профиль ПП и обрезать его на длину, равную высоте помещения (профессионалы делают профили короче на 0,5-1 см, что значительно облегчает монтажные работы) ячейки В результате пересечения профилей PNP образуются квадраты со стороной 60 см, поэтому линии проецируются на перпендикулярные стены таким же образом.

    По этим направлениям будут созданы гиды. Контролируется уровнем и подвесом или лазерным уровнем. Направляющие обрезаются по реальной длине и фиксируются дюбелями с шагом 60 см.

    С помощью лазерной указки определяются точные горизонтальные линии, по которым устанавливается профиль. Для удобочитаемости отметьте карандашом или маркером!

    Саморезы затягиваются не только по периметру листа. Их нужно прикручивать как к вертикальным, так и к горизонтальным перемычкам, обеспечивая надежное крепление всей поверхности листа гипсокартона.

    Особенности сборки фальшстен и перегородок

    Подвесные стены — это вертикальный аналог подвесного потолка на базе существующей стены. Технология сборки здесь аналогична технологии сборки потолка, но сетку можно не использовать. Во-первых, высота потолков редко превышает 2500 мм (длина гипсокартона), а если и так, то ненамного. Во-вторых, простыня, подогнанная вертикально, не будет провисать. Здесь, скорее, необходимо усилить его сопротивление «толканию».

    Как выглядит шасси

    Этого можно добиться, установив стоечные профили вертикально через каждые 40 см. Сохранить металлический профиль не получится, а вот «крабы» не понадобятся, что значительно ускорит процесс. Если нужно стыковать лист, можно установить и «повесить» перемычки на стыках.

    Каркас перегородки из гипсокартонного профиля также может представлять собой сеть вертикальных столбов и горизонтальных перемычек. Такое устройство оправдано, когда их высота значительно превышает длину листа гипсокартона. В большинстве случаев удобнее использовать более частую установку стоечных профилей — через 40 см перемычки тогда становятся необходимыми только на стыках гипсокартона.

    Для удобства прокладки коммуникаций стойки перегородок часто оборудуют специальными отверстиями.

    Подвесы в перегородках не используются — ведь опоры для них нет. Поэтому решающее значение здесь имеют такие параметры металлического профиля, как толщина стенки и размеры. Кроме того, для увеличения жесткости конструкции используются более прочные листовые материалы, чем потолок. В том числе: толстый гипсокартон (12,5 мм), гипсокартон (гипсоволокнистый лист), LSU (стекломагниевый лист).

    Каркас перегородки из профиля

    Если вам пришлось столкнуться с обычной обрешеткой на стене, то собрать каркас для перегородки из гипсокартона не составит труда.

    Читать:  Технология отделки откосов

    Изготовление металлического каркаса для выравнивания стен

    Каркас для гипсокартона из металлопрофиля

    Для этой работы требуются практически те же материалы и инструменты. При возведении каркаса из гипсокартона для облицовки существующей стены на ее неровностях в плане снятия особого ухода не требуется. Величину большей разницы на поверхности конструкции нужно просто учитывать при разметке положения направляющих профилей. В этом случае в стене необходимо сделать некую выемку, которая необходима для размещения коммуникационных систем и теплоизоляционного материала за будущей обшивкой.

    Определив это расстояние на полу, необходимо провести граничную линию каркаса параллельно существующей стене и спроецировать отметки на поверхность потолка с помощью отвеса или лазерного уровня, как в предыдущем случае. Затем по линиям разметки необходимо закрепить направляющие профили на полу и потолке с помощью дюбелей и саморезов с шагом крепления не более 1 м.

    Далее необходимо определить расположение прямых подвесов на стене, которые должны зафиксировать положение каждого стоечного профиля будущего каркаса. Стойки необходимо устанавливать таким образом, чтобы стыки листов приходились на центр профилей. Поэтому ориентироваться здесь необходимо по ширине используемого гипсокартона. В любом случае расстояние между промежуточными стойками не должно превышать 1 м.

    Рекомендуется прикладывать линии подступенка к стене. Далее, ориентируясь на знаки, нужно установить на каждую стойку по несколько прямых крючков. Крепятся к стене с помощью дырокола, молотка, дюбелей и саморезов.

    На завершающем этапе изготовления каркаса под гипсокартон необходимо установить стоечные профили на стену. Для этого их концы следует вставить в углубления направляющих нижнего и верхнего профилей. Затем их необходимо установить по одному в строго вертикальное положение с помощью строительного уровня и закрепить в направляющих саморезами типа «жучок».

    Окончательное крепление стоек и обеспечение жесткости каркасной конструкции осуществляется с помощью закрепленных к стене прямых крючков, к которым каждый вертикальный профиль прикручивается саморезами в нескольких местах по всей высоте.

    Полученный каркас можно дополнительно укрепить перемычками из кусков стоечных профилей. Для этого вам потребуется ножницами по металлу сделать заготовки необходимого размера и прикрепить их к стойкам с помощью небольших саморезов.

    Поэтапная сборка потолочного каркаса

    Основные правила сборки:

    1. постоянно требуется проверять уровень.
    2. Стрижка производится специальными ножницами по металлу.
    3. Заранее составляется схематический рисунок с расчетами на простой бумаге.
    4. Не забывайте, что помимо токарного станка поверхность еще съест гипсокартон, поэтому при значительной температуре каплепадения стоит подумать о предварительной штукатурке или механическом выравнивании в виде очистки выступающих неровностей и других элементов.
    5. Крепление металлических деталей производится саморезами, при этом дюбеля прикручиваются к бетонному, каменному, кирпичному основанию.

    фото5

    Когда планируются работы по облицовке стен и потолка, желательно сначала выполнить потолок. Как уже было отмечено, металлические конструкции намного надежнее деревянных, поэтому лучше использовать только такую ​​обрешетку.

    Чтобы сделать качественный каркас под гипсокартон из металлического профиля, нужно тщательно подготовить поверхность. Его следует максимально очистить от легко осыпающихся элементов, штукатурки, грязи. Кроме того, потолок необходимо тщательно просушить, убедиться в отсутствии сквозных отверстий, трещин или каких-либо ремонтов.

    Затем следует провести все запланированные электромонтажные работы и проверить исправность проводки. Если вы планируете устанавливать светильники встраиваемого типа, отметьте их расположение, чтобы они не соприкасались с металлом конструкции.

    1 этап — Расчеты

    Перед подключением направляющих по гипсокартону производятся расчеты.

    Чтобы рассчитать материалы для металлического каркаса, вам понадобятся:

    1. Определите периметр комнаты, тщательно измерив каждую сторону. Окончательное число, разделенное на 3 (отснятый материал для начальной панели), то есть сколько начальных профилей потребуется в конце. Но стоит взять 1-2 в качестве резерва.
    2. Для расчета количества продольных профилей необходимо ширину помещения разделить на ширину пролета — 0,6 м. 1 часть от расчетных, как правило, останется в запасе.
    3. Поперечный — длину комнаты делят на ширину 0,6 м, затем делают ячеистую обрешетку под гипсокартон.
    4. Крючки прямые считаются с учетом того, что они крепят продольные профили через каждые 0,6 м.
    5. Количество крабов зависит от количества стыков продольной и поперечной планок при изготовлении токарного станка.

    Вы можете использовать этот калькулятор. Последовательно введите размеры всех стен, которые нужно облицевать плиткой, затем добавьте результаты.

    Введите расчетные параметры для расчета

    Высота перегородки (в метрах):
    Длина дефлектора (в метрах):
    Количество дверей:
    Количество окон:
    Имя Норма потребления Расход материала Мера U
    1. Лист гипсокартона — размер листа ГКЛ 2,5 * 1,2 — 3 м2 1 простыня
    2. Направляющий профиль PN 27/28, длина профиля 3 погонных метра периметр pZ.
    3. Профиль потолочный ПП 60/27, длина профиля 3 погонных метра 3 pZ.
    4. Прямая подвеска 4 pZ.
    5. Одноуровневый «крабовый» коннектор 2 pZ.
    6. Саморезы 3,2 * 25 для гипсокартона 34 pZ.
    7. Лепнина «Фугенфюллер» («Унифлот») 0,9 кг
    8. Армирующая лента 2.2 бег м
    9. Дюбели 6/40 1.5 pZ.
    10. Герметизирующая лента периметр беговая м.
    11. Универсальная глубокая грунтовка 0,2 я
    12. Плита из минеральной ваты 1 кв.м
    13. Финишная шпатлевка 1.2 кг

    *Внимание! Все результаты приблизительны: точность зависит от материала стен, состояния и формы помещения

    2 этап — Монтаж стартовых профилей

    Теперь нужно понять, как закрепить профиль под гипсокартон ПНП, то есть потолок, направляющий профиль.

    file_gipsokarton_korob6

    Для этого вам понадобятся:

    • Измерьте длину всех стен по периметру, высоту углов и непосредственно центр комнаты.
    • Затем необходимо отметить самую выступающую точку падения — расстояние от нее до пола максимально возможное для проведения монтажа гипсокартонного профиля. Его можно опустить немного ниже, если планируется слишком высокий потолок или пространство под потолком не позволяет установить светильник или выбранные вентиляционные каналы.
    • Уровень и карандаш отметьте на стене точную линию, по которой будет устанавливаться профиль под гипсокартон направляющего типа.
    • По размеченной линии необходимо выставить направляющие с пазами с внешней стороны, с размером хода фиксации порядка 40-50 см. Если длина профилей небольшая, их можно увеличить, закрепив внахлест. 3 см.

    3 этап — Установка продольнолежащих профилей

    По сборным знакам через каждые 60 сантиметров монтируют на дюбеля или саморезы, подвесы.

    Продольные стойки вставляются в пазы стартовых профилей. Уровень проверяется натянутой проволокой. Края крючков необходимо загнуть, а продольные профили закрепить на них саморезами.

    4 этап — Поперечные профили

    Поперечные профили проходят через каждые 60 см, образуя ячейки с продольными, и прикрепляются к ним с помощью крабов.

    57be56e61265f

    Можно обойтись без поперечных профилей с надежным базовым покрытием, длина помещения не превышает 3 метров, а продольные устанавливаются через каждые 40 см. Хотя по существующей технологии такой способ считается недопустимым, это делается только при по отделке согласен с хозяевами.

    Планирование и расчет

    Первый этап создания каркаса под отделку потолка гипсокартоном — это планирование и расчет. Для этого вам понадобится несколько листов бумаги, линейка, угольник, ручки и карандаши. А для непосредственного измерения комнаты понадобится линейка и уровень (желательно лазерный, но подойдет и сантехника). Чтобы в дальнейшем разделить потолок на зоны и спланировать его, вам понадобится маркер и режущая проволока.

    Прерыватель кабеля для разметки стены (малярная веревка)

    Прерыватель кабеля для разметки стены (малярная веревка)

    Шаг 1. Измеряется длина всех стен. Учтите, что даже в комнате прямоугольной формы противоположные стены могут быть разной длины. Это не так очевидно для глаза, но при составлении плана каркаса имеет большое значение.

    Шаг 2. Измерьте высоту от пола до потолка в каждом углу комнаты, в центре каждой стены и в центре комнаты.

    Цены на популярные модели шуруповертов

    отверткаИзмерение высоты потолка

    Измерение высоты потолка

    Шаг 3. На основании данных, полученных на предыдущих шагах, находится угол с наименьшей высотой. На этом месте измеряется расстояние от потолка до горизонтальной плоскости, где будет размещаться потолок из гипсокартона. Высота подвесного потолка рассчитывается исходя из двух факторов: общей высоты помещения и тех коммуникаций и предметов, которые необходимо разместить между гипсокартоном и бетонным полом. Оптимальное значение находится в пределах от 50 до 65 мм, этого достаточно для прокладки кабелей и установки точечных светильников.

    Шаг 4. С помощью уровня, карандаша и проволоки по периметру комнаты проводится линия подвесного потолка, по которой будет производиться монтаж металлических профилей или деревянных балок.

    Взбить скотчем

    Взбить скотчем

    Шаг 5. Создается схема комнаты на бумаге в определенном масштабе и с точными значениями, полученными путем измерения длины каждой стены.

    Шаг 6. Накладываются точки крепления направляющего профиля и крепежа. Последние следует располагать с интервалом 25-40 см.

    Шаг 7. На схему наносим линии потолочных профилей. Для сотовой схемы расстояние между ними должно составлять 60 см, что составляет половину длины обычного листа гипсокартона. Для крестовой схемы расстояние составляет от 30 до 40 см. Важно помнить, что края двух соседних листов прикреплены к одному профилю, а на чертеже все линии проходят посередине печатной платы. Обратите особое внимание на этот момент при выполнении следующих шагов.

    Читать:  Евроокна: удобно и надежно

    Шаг 8. Схема дополняется точками подвешивания (через каждые 40-60 см) и точками крепления светильников и элементов проводки.

    Шаг 9. С листа бумаги схема переносится на заранее подготовленный потолок с помощью рулетки и ниток. Горизонтальную плоскость проверяют спиртовым уровнем.

    Шаг 10. Исходя из плана, рассчитывается необходимое количество профилей, соединителей и креплений.

    Важно! Листы гипсокартона и соответственно рама для него располагаются по направлению, обозначенному окнами в комнате, то есть длинной стороной перпендикулярно плоскости стекла и рамы.

    Схема отделки потолка гипсокартоном

    Схема отделки потолка гипсокартоном

    Более точные размеры для различных типов потолков представлены в инструкциях ниже.

    Последовательность работ поэтапно шаг за шагом

    Перед тем как сделать обрешетку под поверхность из гипсокартона, нужно подготовить черновое основание.

    как сделать каркас из гипсокартонного профиля для стен

    Для этого вам понадобятся:

    1. Удалите старое покрытие: плитку, обои. Следите за стенами на предмет трещин, цвили. Если есть трещины, дыры, их зачищают, загрунтовывают, армируют и оштукатуривают. Весь цвет необходимо удалить, стены просушить, обработать антисептическим материалом (грунтовка с антисептиком, известь).
    2. Вся шероховатая поверхность покрывается грунтовкой.
    3. Они производят замеры и расчеты необходимого материала.
    4. После закупленного материала в обязательном порядке необходимо составить электрическую схему.
    5. Отметьте стену.

    Для выполнения разметки вам потребуются инструменты:

    • карандаш или маркер;
    • линейка, метр, угол;
    • отвес, уровень, лазерная установка.

    Отвесы нужны, чтобы провести горизонтальные линии на полу и потолке. Они должны быть зеркальными. Лазерный уровень покажет точки, по которым выстраивается конструкция на стене для направляющих профилей.

    Прямые крюки крепятся анкерами к бетонному и кирпичному основанию. Так они прослужат долго и не деформируются при утяжелении стены.

    Далее необходимо рассчитать расстояние между стоечными профилями. В основном берут расстояние 40, 60 см, это зависит от того, будет ли стена из гипсокартона обременена предметами: полками, телевизорами.

    На стене по линии для ПС делается отметка для подвесов через каждые 30 см.

    Как сделать обрешетку

    как сделать каркас из гипсокартонного профиля для стен
    Чтобы сделать прочный каркас, нужно проделать работу в несколько этапов:

    1. Крепление направляющего профиля (UW). Для этого используйте анкерные клинья или дюбель-гвозди. К профилю с обратной стороны приклеивается демпфирующая лента. Он гасит вибрации и способствует лучшей звукоизоляции. Крепление производится четко по указателям. Первое крепление фиксируется в 5-10 см от края профиля. Каждые последующие 30 см.
    2. Направляющие профили закреплены по всему периметру: стены-пол-потолок.
    3. Далее на стене по разметке дюбелями или дюбелями крепятся прямые подвесы для стоечного профиля. Шаг крепления 30 см.
    4. Реечный профиль ПС (CW) вставляется в ПН, фиксируется саморезами или фрезой и закрепляется на подвесах. Здесь нужна точность, равномерность, ровность нанесения.

    Если на стене не будут висеть полки, телевизоры или тяжелые картины, каркасная основа готова. Но, если вы планируете вешать еще и декоративные элементы или фотографии, раму нужно усилить, сделать жесткой и прочной. Для этого из ПС вырезаются горизонтальные перемычки.

    Расстояние между квадратами на обрешетке

    Горизонтальные элементы устанавливаются между вертикальным ПС и крепятся к профилям с помощью крабов. Расстояние между перемычками тоже 40, 60 см. Ячейки получаются (название рамки сотовая).

    Если вы собираетесь подвесить объект массой около 50 кг. Итак, в этом месте перемычки делают двойными, поэтому основание каркаса получается жестким, способным выдержать вес объекта.
    Гипсокартон не деформируется, если основание жесткое, прочное, однородное.

    как сделать каркас из гипсокартонного профиля для стен

    Каждый прикрепленный элемент необходимо проверять уровнем на однородность. Это важный элемент.

    Каркас при выравнивании стен

    Пошаговая инструкция по возведению каркаса для выравнивания стены будет включать:

    • маркировка;
    • установка и соединение профилей.

    Конструкция выравнивания стен

    Примечание! Для выравнивания потолков часто используются профили CD и UD, называемые потолочными профилями. CW и UW, которые имеют более широкие полки, подходят для перегородок, несущих большие нагрузки.

    Установка деревянного каркаса под гипсокартон

    Чтобы сделать деревянный каркас для гипсокартона, вам понадобится ножовка или пила, дрель, металлические уголки, шурупы, уровень, монтажные дюбеля, шуруповерт и шуруповерт.

    Изготовление деревянного каркаса для перегородки

    Каркас для гипсокартона из металлопрофиля

    Деревянный каркас перегородки должен быть изготовлен по заранее подготовленному чертежу, на котором должны быть указаны все размеры и расположение проемов. Сборку конструкции нужно начинать с установки верхней и нижней планок обвязки. Их крепят к потолку и полу с помощью дюбелей и саморезов.

    После монтажа обвязки к ней прикрепляют вертикальные стойки, правильность их положения следует проверить уровнем. В качестве крепежа используются саморезы по дереву.

    Затем между вертикальными деревянными стойками следует закрепить горизонтальные опорные рейки. Их сечение может быть меньше, чем у стоек, но не менее 30х50 мм.

    После того, как одна сторона перегородки будет готова и обшита гипсокартоном, необходимо уложить изоляцию, электропроводку в гофрированном рукаве или при необходимости уложить трубы. Утеплитель в этом случае играет роль звукопоглощающего материала. После заполнения полости перегородки ее следует облицовывать гипсокартоном с другой стороны.

    Материалы

    Профили

    Теперь — о том, какие виды оцинкованного профиля можно найти в продаже.

    Для сборки планок и рам обычно используют всего четыре его вида:

    Имя Обозначение Габаритные размеры, мм
    Потолок CD 60×27
    Направляющая к потолку CW 28×27
    Стойка UD 50×50, 75×50, 100×50
    Руководство UW 50×40, 75×40, 100×40

    Длина направляющих профилей — 3 метра, стойки и потолка — 3 или 4 метра.

    Также при желании в хозяйственных магазинах можно найти:

    • Угловой перфорированный профиль для усиления углов стен и перегородок;

    Слева направо: угловые профили, направляющая, стойка, потолок и потолок.

    Слева направо: угловые профили, направляющая, стойка, потолок и потолок.

    • Гибкий профиль для арок и сводов.

    Вспомогательные комплектующие

    Для крепления потолочного профиля к капитальным конструкциям используются прямые крючки. Ушки П-образного подвеса имеют перфорацию и крепятся к боковым стенкам компакт-диска.

    Прямая подвеска. Цена товара - 4 рубля, расчетная нагрузка - 40 кг, упаковка - 100 штук в одной упаковке.

    Прямая подвеска. Цена товара — 4 рубля, расчетная нагрузка — 40 кг, упаковка — 100 штук в одной упаковке.

    Для соединения элементов каркаса между собой используются саморезы по металлу длиной 9 мм.

    Саморез фосфатированный для соединения изделий из листового металла.

    Саморез фосфатированный для соединения изделий из листового металла.

    При установке подвеса направляющих профилей на сплошные стены и потолки используются дюбели размером 6х60 или 8х80 мм. Размер крепежа зависит, прежде всего, от материала капитальных конструкций: более длинные дюбель-шурупы пригодятся при толстом слое рыхлой штукатурки.

    Саморез для дюбелей для крепления направляющих и подвесов к сплошным стенам.

    Саморез для дюбелей для крепления направляющих и подвесов к сплошным стенам.

    Инструменты

    Вам обязательно понадобятся уровни (пузырьковые, отвесные, водные или лазерные), рулетка, ножницы по металлу, отвертка, перфоратор. Для маркировки лучше всего использовать карандаш и шнурок, использовать маркер рискованно, так как его краска имеет свойство просачиваться сквозь штукатурку. Также категорически не рекомендуется резать профиль болгаркой, так как из-за перегрева повреждается слой цинка и сталь начинает ржаветь.

    Как рассчитать материалы для каркаса на потолок

    Проект потолка

    Неважно, из чего вы сделаете потолок из гипсокартона или натяжной потолок — все начинается с первого шага: проекта потолка. Самым главным будет чертеж всего каркаса потолка, где будут указаны необходимые элементы: начиная с соединительных и заканчивая количеством металлических профилей.

    Учтите, что подвесная конструкция натяжного потолка отличается от потолков из гипсокартона. Но это никоим образом не мешает их объединению. Для этого каркас состоит из двухуровневого металлического профиля, который должен совмещать конструктивные элементы двух перекрытий. Таким образом можно сделать высокий потолок.

    Многоуровневый потолок

    Важно! Создавая конструкцию для многоуровневого потолка, будьте внимательны и помните, что такой потолок значительно уменьшит высоту комнаты. Такие потолки могут показаться слишком громоздкими и подвергнуть вас психологическому давлению.

    Приступим к расчету каркаса из металлического профиля для потолка:

    • Измерьте периметр своей комнаты. Это будет длина вашего направляющего профиля марки PPN 28/27. По длине берем чуть больше, так как неровности стен — это уже нормальное явление даже в новых квартирах.
    • Количество профилей каркаса марки ПП 60/27 измеряется шириной и длиной помещения. Длина каркасного профиля должна быть равна ширине комнаты и укладываться с шагом 60 см. Здесь все просто рассчитывается. Если из пластиковых панелей планируется сделать карниз для потолка, то металлический профиль укладывается с шагом 50 см..
    • П-образные крюки должны поддерживать несущий профиль. Поэтому они крепятся к плитам над каждым несущим металлическим профилем. Шаг П-образной подвески также сделан на 60 см..
    • Векторный контур и все соединения с ним сделаны с помощью крабов. Чтобы рассчитать правильное количество крабов, достаточно просто умножить ряды несущего металлического профиля на количество перемычек.
    Источники

    • http://ActualRemont.ru/karkas-dlya-gipsokartona.html
    • https://gipsokart.ru/karkas-iz-metallicheskikh-profilej-dlya-gipsokartona
    • https://www.ivd.ru/stroitelstvo-i-remont/vnutrennie-konstrukcii/karkas-iz-metalloprofilya-pod-gipsokarton-nyuansy-montazha-55771
    • https://IzGipsokartona.com/montag/montazh-profilya-pod-gipsokarton.html
    • https://potolok-exp.ru/podvesnye-potolki/karkas-dlya-gipsokartona-na-potolok.html
    • https://whitestrip.ru/sborka-karkasa-iz-profilja-dlja-gipsokartona-sten-p01/
    • https://mr-build.ru/konstruktsii/karkas-dlya-gipsokartona.html
    • https://www.gipsokarton-master.ru/montazh/kak-sobrat-nadezhnyj-karkas-iz-profilya-pod-gipsokarton.html
    • https://izgipsokartona.ru/karkas-pod-gipsokarton-iz-metalloprofilya.html
    • https://otdelkasten.com/gipsokarton/kak-sdelat-karkas-iz-profilja-dlja-gipsokartona-dlja-sten
    • https://obustroeno.club/instrum-i-material/otdel-materialy/gipsokarton/90075-karkas-iz-profilya-pod-gipsokarton
    • https://UznayoRemonte.ru/remont/stenyi/karkas-dlya-gipsokartona/
    • https://kvartirnyj-remont.com/karkas-iz-metalloprofilya-pod-gipsokarton.html

    [свернуть]
    Меня зовут Сиразов Ильнур и я являюсь разработчиком этого чудесного сайта. Я очень надеюсь, статьи и различного рода советы будут Вам полезны.
