Составляющие

Из чего сделана наша конструкция?

	Описание
	Каркас: вертикальный и направляющий профили. Столбы обеспечивают жесткую конструкцию стены, направляющие — крепление столбов к стене. Размер стоечных профилей варьируется от 50 до 100 мм, направляющие имеют одинаковое сечение с фиксированной высотой 40 мм.
	Оболочка: ГКЛ крепится с двух сторон профиля. Перегородка обшивается в один или два слоя. К тому же сам гипсокартон имеет другой поперечный размер: стеновой лист — 12,5 мм, потолочный лист — 9,5 мм.

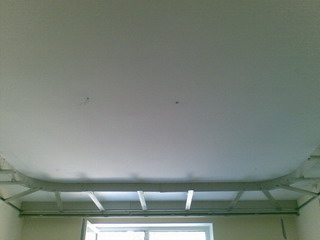

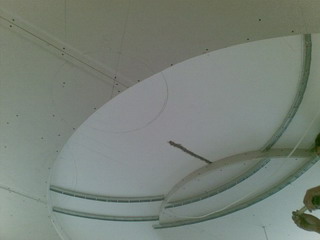

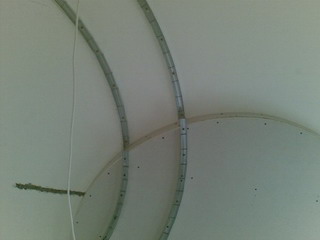

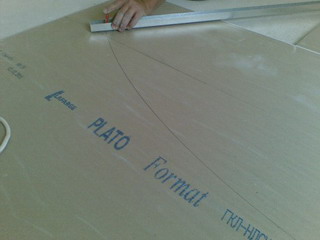

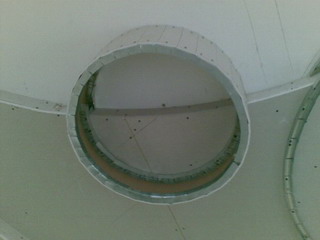

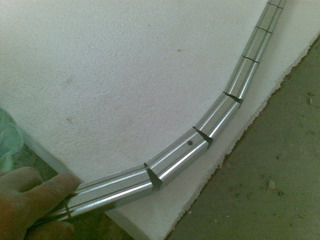

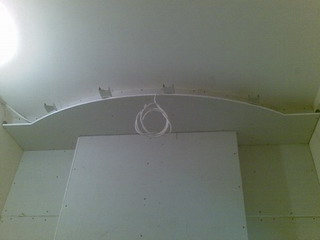

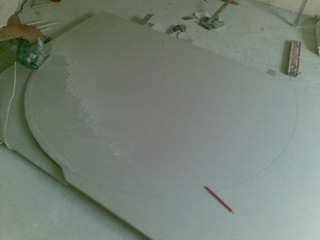

Помимо потолка и стены есть еще более тонкий (6мм) арочный гипсокартон, но для облицовки стен он не применяется.

Я специально не рассматриваю фахверковые конструкции. У него слишком много серьезных недостатков на фоне оцинкованного профиля:

• Несовершенная геометрия;
• Склонность к деформации при колебаниях влажности;
• Хрупкость: дерево поражается грибками и насекомыми.

На фото деревянная рама для внутренней стены. Дерево не экономит места и менее прочно, чем профиль.

Выбор материала

При монтаже внутренних перегородок важно правильно подобрать изделия для каркаса и облицовки.

Гипсокартон

Для вертикальных конструкций большое значение имеют прочность и нагрузка. Основные размеры плиты стандартные: ширина — 120 см, длина — 200, 250 и 300 см.

Толщина листа гипсокартона для перегородки:

• 12,5 мм. Классический индикатор для создания условных и декоративных дизайнов.
• 15мм. Такие плиты подходят для перегородок, подверженных нагрузкам до 50 кг / м2.
• 18мм. Этот материал используют, когда ударная нагрузка увеличилась до 70 кг.

В ситуациях, когда необходимо распределить больший вес, используется двухслойная конструкция, которая может выдерживать значительную нагрузку при условии усиления рамы.

В зависимости от типа помещения или участка подбирается подходящая разновидность: обычная, влагостойкая или огнестойкая. Универсален специальный вариант: ГКЛВО.

При выборе гипсокартона помимо размеров и нагрузки следует обращать внимание на уровень влажности и огнестойкости материала, эти параметры можно определить по цвету рубашки ГКЛ

Важно! Продукция должна иметь маркировку и иметь сертификаты безопасности.

Профиль

Монтаж листов гипсокартона происходит по каркасной системе, которая возводится из частей стоек CW и рельсов UW.

В национальной маркировке профиль CW обозначен как PS (профиль для монтажа в стойку), а модель UW обозначена как PN (направляющий профиль)

Размерный ряд продукции включает несколько основных вариантов. При определении оптимальной ширины нужно руководствоваться следующими рекомендациями:

1. 50 и 75 мм. Такие элементы используются для монтажа простых конструкций, выполняющих разделительные или декоративные функции. Для усиления используется деревянный брус.
2. 100мм. Отличное решение для создания полноценной стены с утеплителем и звукоизоляцией.
3. 125 и 150 мм. Профессиональные профили для тяжелого строительства.

Есть тип UA, который можно использовать как несущую опору при установке оборудования и дверей.

Минимальная толщина профиля для стандартных перегородок составляет 0,5-0,6 мм, для нуждающихся в армировании — от 0,7 мм.

Толщина перегородки из гипсокартона – расчет всех ее элементов

• Толщина самого листа гипсокартона.
• Нагрузка, которую должна нести вновь возведенная стена. Этот показатель определяется в килограммах на квадратный метр поверхности конструкции.

Как видите, чтобы построить перегородку из гипсокартона своими руками (это несложно), нужно все правильно рассчитать. Многие домашние мастера полагаются на первоначальный дизайн, который обычно представляет собой простой дизайн. Можно уменьшить толщину, но ниша другая. Некоторые используются как полки, а некоторые можно использовать как диван (гораздо больше для вас).

Но теперь давайте соединим эти два показателя (толщину листа и нагрузку на стену) и посмотрим, какое отношение они имеют с точки зрения увеличения нагрузки: Но, выбирая его из большого количества предлагаемых типов, мы рекомендуем отдать предпочтение минеральной вате. Это отличный материал не только звукоизоляционный, но и теплоизоляционный, к тому же он полностью соответствует нормам и требованиям современности при невысокой цене. Примечание!

Профиль 50 мм подходит только для декоративных и простых конструкций. Поэтому многие мастера не рекомендуют выбирать такой профиль для сборки более сложных и функциональных стен. В целом, если позволяют финансы, лучше использовать стойки 100 мм даже для простых перегородок, чтобы быть уверенным в их прочности.
Такой профиль имеет следующие преимущества: Конечно, основной размер столешницы по толщине определяет профиль, но также играет роль гипсокартон, который изготавливается по толщине в 3-х стандартных размерах. Указанные два размера представляют собой предельную жесткость: наибольший и наименьший. Но дизайнерские цели время от времени заставляют создавать самые разные композиции.

Полностью на более широкий профиль PS можно рискнуть и нанести более узкий слой гипсокартона, даже, к тому же, совмещая несколько слоев одновременно. Однако при этом вам потребуется запастись значительным дополнительным количеством винтов.

Как рассчитать толщину перегородки для стен

Помните, что каркас — это основа всей конструкции. Он изготовлен из металлических профилей. Такие профили бывают разных размеров и определяют минимальную толщину перегородки для стены.

Строители утверждают, что оптимальный показатель толщины внутренней перегородки из гипсокартона — 126 мм. Лучше не испытывать этого факта, что доказано годами и на практике.

Теперь вы можете проанализировать два важных аспекта в строительстве: толщину листа и ожидаемую нагрузку на стену) и рассчитать их соотношение:

1. Если нагрузка составляет 45-55 кг на квадратный метр материала, выбирайте материал не тоньше 16 мм.
2. На нагрузку 65-70 кг рассчитывайте на лист толщиной 19 мм.
3. Если предполагается нагрузка более 70 кг, необходимо увеличить толщину изделия, для этого монтируются двойные листы и усиливается каркасная конструкция — устанавливаются дополнительные подкосы.

Возникает вопрос: откуда на заводе такие силовые нагрузки? Но дизайн современных дизайнеров просто потрясающий. В них появляется все больше и больше идей для индивидуального декора комнаты, отклоняющихся от общепринятых стандартов. Часто такие перегородки из гипсокартона используют для создания полок, ниш, подставок, а некоторые даже служат диваном.

Типы перегородок: однослойные и многослойные изделия

Типы каркасных перегородок

Перегородка представляет собой конструкцию, состоящую из стального профиля или деревянного бруса, облицованного с обеих сторон листами гипсокартона в один или несколько слоев. Для защиты от чрезмерного шума, а также в целях изоляции его внутренняя полость заполнена изоляционным материалом. Немецкая компания KNAUF, производитель качественных строительных материалов, классифицирует внутренние перегородки из гипсокартона на несколько типов, представленных в таблице ниже.

Тип конструкции	Основные параметры	Основные особенности
S111	Масса 1 м3 — 28 кг, высота может достигать 8,0 м.	Конструкция представляет собой единый каркас, состоящий из стального оцинкованного профиля, покрытого с обеих сторон листами гипсокартона — водостойким гипсокартоном — в один слой. Внутри имеется тепло- и звукоизоляция в виде плиты из минеральной ваты. Применяется в качестве внутреннего ограждения в помещениях с низкими требованиями к звукоизоляции и огнестойкости. Минимальная толщина стены из гипсокартона S111 зависит от ширины профиля и листов гипсокартона.
C112	Масса 1 м3 — 53 кг, высота от 4,0 до 9,0 м.	Уникальный металлический каркас с двух сторон покрыт двухслойным гипсокартоном. Наполнитель — минеральная вата. Конструкция отличается более высокими звукоизоляционными характеристиками (индекс RW — до 50 дБ) и огнестойкостью (предел — 1,25 часа). Применяется как при перепланировке, так и при капитальном строительстве.
S113	Высота может достигать 9,5 м. Вес 1 м3 около 78 кг.	Каркас из стального профиля имеет «единую» конструкцию и с двух сторон облицован трехслойным водонепроницаемым гипсокартоном. Минеральная вата, наполняющая «интерьер», помимо защиты от шума, отлично сохраняет тепло. За счет увеличения количества слоев гипсокартона повышаются звукопоглощающие свойства.
S115.1.	Высота — до 6,5 м, вес 1 м3 — 57 кг.	Оборудован двойной рамой из стального профиля, покрытой двумя слоями гипсокартона. Вместе с прочностью и отличной огнестойкостью он обладает высокими звукоизоляционными характеристиками. Толщина перегородки из гипсокартона зависит от ширины используемого профиля, но даже ее минимальные значения позволяют использовать конструкцию как для ремонта, так и для нового строительства.
S115.2.	Масса 1 м3 составляет 69 кг, максимальная высота 9,0 метра.	Помимо двухслойной облицовки двойной каркас разделен дополнительным листом гипсокартона (разнесенный каркас). За счет этой особенности повышается прочность перегородки, а также ее звуко- и теплоизоляционные свойства. Заполнен пластинами из минеральной ваты изнутри.
S116	Высота от 4,5 до 6,5 м. Вес 1 м3 61 кг. Минимальная толщина стенки C116 — 220 мм.	Особенностью такой конструкции двойного металлического каркаса, обшитого листами гипсокартона в два слоя, является наличие места для коммуникаций. Этот вид перегородок предусматривает возможность прокладки труб отопления, водопровода или канализации, а также скрытый монтаж электропроводки. Предел огнестойкости — 1,25 часа. Индекс звукоизоляции C116 составляет 50 дБ.
S118	Вес 1 м3 — 86 кг максимальная высота — 9 м	Перегородка класса «Защита помещений от проникновения». Изготовлен по типу С113 с цельным металлическим каркасом, покрытым трехслойным гипсокартонным покрытием. Особенностью изделия являются стальные оцинкованные листы толщиной 0,5 мм, вставленные между гипсокартоном, что значительно увеличивает прочность и огнестойкость конструкции.
S121	Вес 1 м3 — 32 кг, максимальная высота 3,1 метра.	Каркас изготовлен из дерева, имеющего влажность 12% и облицованного с двух сторон слоем листов гипсокартона. Минимальная толщина перегородки из гипсокартона C121 зависит от ширины дерева и плит GK.
S122	Масса 1 м3 около 57 кг. Высота 3,1 м.	Отличается двухслойной «обивкой» деревянной конструкции листами гипсокартона. Утеплитель перегородки состоит из панелей из минерального волокна. Достоинства — высокая прочность и хорошая звукоизоляция.

Гипсокартон, используемый при возведении перегородок, может быть обыкновенным, марки ГКЛ или водостойким (ГКЛВ) или огнестойким (ГКЛО). Практическое применение, очень толстый, имеет материал в виде листов шириной 12,5 мм. Вне зависимости от вида и размера поверхность можно отделать любым способом: покрасить, выложить плитку, оклеить обоями и так далее

Какие бывают суммарные показатели толщины перегородки

Как уже было сказано, толщина стены из гипсокартона зависит от размеров толщины профиля и гипсокартона.

можно перечислить наиболее часто используемые модификации перегородок по толщине:

• 12,5 см: 10 см ПС — профиль + толщина 2 листа с двух сторон. Это проверенные показатели;
• 7,4 см: при использовании арочного профиля ПП (64 мм) + толщина гипсокартона с каждой стороны. Такая перегородка самая тонкая в сочетании металлического профиля и гипсокартона.

Какими способами усиливают жесткости конструкции

При функциональной нагрузке на перегородку используются нестандартные комбинации материалов. Как вариант: более тонкие листы накладываются на широкий профиль или также используется комбинация нескольких слоев. Для этого нужно запастись большим количеством саморезов — на один лист стандартного размера используется 50 штук.

Универсальность использования стены из гипсокартона

Мастера советуют прислушаться к одному важному правилу: если вы планируете разместить листы гипсокартона по обе стороны от металлического каркаса, эту работу следует выполнять по шахматной схеме, со смещением листов на половину ширины конструкции.

Конструкции из гипсокартона ценятся за универсальность и простоту монтажа. Попробуйте заставить их себя ценить их.

Факторы

Что влияет на выбор размеров рамы и оболочки?

1. Требования к устойчивости перегородки по отношению к горизонтальным нагрузкам. Этот параметр особенно важен в помещениях с высокой проходимостью (коридоры, коридоры, кухни) и в тех случаях, когда стена из гипсокартона закрывает помещение с натяжным потолком в пленке ПВХ;

Примечание: при растяжении виниловый лист создает горизонтальную багетную нагрузку 70 кгс на погонный метр.

1. Требования к прочности стены по отношению к ударным нагрузкам. Типичный пример помещения с повышенными требованиями — детская. Тонкий однослойный гипсокартон может треснуть, когда абориген ударит его деревянной пишущей машинкой или пиратской саблей;
   Желаем звукоизоляции стены. Чем он толще, тем больший слой звукопоглощающего материала можно уложить между стойками каркаса;

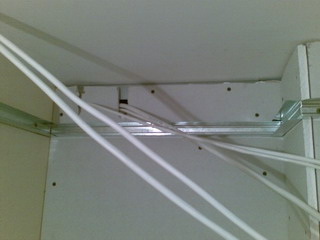

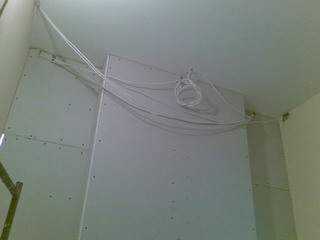

2. Необходимость скрытой прокладки инженерных систем. На стене можно монтировать электрические кабели и локальную сеть, водопроводные и канализационные сети, вентиляционные каналы и сеть системы кондиционирования.

Другие способы повышения жёсткости

В некоторых случаях ожидается большая нагрузка на дефлектор. При этом используются необычные приемы комбинирования материалов, а именно: на широкий профиль можно наносить более тонкие листы или соединение из нескольких слоев. Для этого потребуется большое количество саморезов. Проводится расчет, который предшествует работам — на 1 гипсокартон потребуется более 50 крепежных элементов. При укладке 2 слоя на один в первый уйдет 6-8 саморезов длиной 2,5 см, размещенных с интервалом в 1 метр. Для второго слоя потребуется в несколько раз больше элементов длиной 3,5 см с шагом 25 см.

Расчет перегородок из гипсокартона (ГКЛ): калькулятор

• Стоимость материалов: 0 руб.
• * стоимость указана для стены толщиной 100 мм из обычных листов Knauf (12,5 мм) на каркасе из профилей Knauf.
• Стоимость доставки по МКАД — 0 руб. (Общий вес материалов 0 кг)
• Доставка за МКАД + 30 руб / км
• Стоимость разгрузки и подъема (при наличии исправного грузового лифта): 0 руб.

Используемый профиль	Толщина однослойной перегородки	Толщина двухслойной перегородки
Код 50 * 40, ПС 50 * 50	75 мм	100 мм
ПН 75 * 40, ПС 75 * 50	100 мм	125 мм
ПН 100 * 40, ПС 100 * 50	125 мм	150 мм

Вопрос расчета расходных материалов очень важен при установке перегородок из гипсокартона. Чтобы правильно и быстро рассчитать сумму, вам пригодится наш калькулятор. Калькулятор ГКЛ для перегородок имеет простой интерфейс и требует минимум данных для точного расчета строительных материалов. Давайте рассмотрим, как правильно пользоваться этим калькулятором и измерять поверхности для установки перегородки.

Снимаем мерки.

Расчет материала не может быть выполнен без предварительного знания параметров перегородки. Для их определения понадобится обычная рулетка. Для расчета гипсокартона нужно всего два значения — длина и высота будущей перегородки. Измеряем их рулеткой и записываем на листе бумаги.

Сделаем расчет.

Калькулятор выполняет расчет перегородок из гипсокартона исходя из трех основных параметров:

• длина;
• рост;
• тип покрытия (однослойное или двухслойное).

Примечание:

— если высота помещения больше максимальной высоты листа гипсокартона (3 метра), калькулятор рассчитывает материалы исходя из расхода, который указан в квадратных скобках. Это связано с тем, что возникает необходимость изготовления перемычек из профиля на стыках, а также его последующей отделки.

— при высоте потолка помещения до 2,5 метров калькулятор считает листы гипсокартона кусками 1,2х2,5 м (S = 3 м2), а при высоте более 2,5 м — листы 1,2×3 м (S = 3, 6м2).

После проведения предварительных замеров вы можете ввести данные в форму.

Наш калькулятор позволяет рассчитать не только количество гипсокартона, но и другие материалы, необходимые для возведения перегородки: направляющие, саморезы, шпатлевку, грунтовку и т.д.

Поэтому на первом этапе подготовительных работ вы сможете увидеть, сколько денег потребуется на возведение перегородки и на чем можно сэкономить.

Толщина перегородки из гипсокартона: минимальная и оптимальная Расчет стены из ГКЛ

Долгое время для разделения пространства помещения использовались перегородки из гипсокартона.

Они имеют преимущества перед кирпичными или деревянными аналогами за счет небольшого веса, быстрого монтажа и хороших звукоизоляционных свойств.

Толщина перегородки из гипсокартона зависит как от намерений проектировщика, так и от условий эксплуатации, требуемого уровня звукоизоляции и ожидаемой нагрузки.

Типы каркасных перегородок

Перегородка представляет собой конструкцию, состоящую из стального профиля или деревянного бруса, облицованного с обеих сторон листами гипсокартона в один или несколько слоев.

Для защиты от чрезмерного шума, а также в целях изоляции его внутренняя полость заполнена изоляционным материалом.

Немецкая компания KNAUF, производитель качественных строительных материалов, классифицирует внутренние перегородки из гипсокартона на несколько типов, представленных в таблице ниже.

Тип конструкции	Основные параметры	Основные особенности
S111	Вес 1 м 3 — 28 кг, высота может достигать 8,0 м.	Конструкция представляет собой единый каркас, состоящий из стального оцинкованного профиля, покрытого с обеих сторон листами гипсокартона — водостойким гипсокартоном — в один слой. Внутри имеется тепло- и звукоизоляция в виде плиты из минеральной ваты. Применяется в качестве внутреннего ограждения в помещениях с низкими требованиями к звукоизоляции и огнестойкости. Минимальная толщина стены из гипсокартона S111 зависит от ширины профиля и листов гипсокартона.
C112	Масса 1 м 3 -53 кг, рост от 4,0 до 9,0 м.	Уникальный металлический каркас с двух сторон покрыт двухслойным гипсокартоном. Наполнитель — минеральная вата. Конструкция отличается более высокими звукоизоляционными характеристиками (индекс RW — до 50 дБ) и огнестойкостью (предел — 1,25 часа). Применяется как при перепланировке, так и при капитальном строительстве.
S113	Высота может достигать 9,5 м. Вес 1 м 3 — около 78 кг.	Каркас из стального профиля имеет «единую» конструкцию и с двух сторон облицован трехслойным водонепроницаемым гипсокартоном. Минеральная вата, наполняющая «интерьер», помимо защиты от шума, отлично сохраняет тепло. За счет увеличения количества слоев гипсокартона повышаются звукопоглощающие свойства.
S115.1.	Рост — до 6,5 м, вес 1 м 3 — 57 кг.	Оборудован двойной рамой из стального профиля, покрытой двумя слоями гипсокартона. Вместе с прочностью и отличной огнестойкостью он обладает высокими звукоизоляционными характеристиками. Толщина перегородки из гипсокартона зависит от ширины используемого профиля, но даже ее минимальные значения позволяют использовать конструкцию как для ремонта, так и для нового строительства.
S115.2.	Масса 1 м 3 составляет 69 кг, максимальная высота 9,0 метра.	Помимо двухслойной облицовки двойной каркас разделен дополнительным листом гипсокартона (разнесенный каркас). За счет этой особенности повышается прочность перегородки, а также ее звуко- и теплоизоляционные свойства. Заполнен пластинами из минеральной ваты изнутри.
S116	Высота от 4,5 до 6,5 м. Вес 1 м 3 61 кг. Минимальная толщина стенки C116 — 220 мм.	Особенностью такой конструкции двойного металлического каркаса, обшитого листами гипсокартона в два слоя, является наличие места для коммуникаций. Этот вид перегородок предусматривает возможность прокладки труб отопления, водопровода или канализации, а также скрытый монтаж электропроводки. Предел огнестойкости — 1,25 часа. Индекс звукоизоляции C116 составляет 50 дБ.
S118	Вес 1 м 3 — 86 кг максимальная высота — 9 м	Перегородка класса «Защита помещений от проникновения». Изготовлен по типу С113 с цельным металлическим каркасом, покрытым трехслойным гипсокартонным покрытием. Особенностью изделия являются стальные оцинкованные листы толщиной 0,5 мм, вставленные между гипсокартоном, что значительно увеличивает прочность и огнестойкость конструкции.
S121	Вес 1 м 3 — 32 кг, максимальная высота 3,1 м.	Каркас изготовлен из дерева, имеющего влажность 12% и облицованного с двух сторон слоем листов гипсокартона. Минимальная толщина перегородки из гипсокартона C121 зависит от ширины дерева и плит GK.
S122	Масса 1 м 3 около 57 кг. Высота 3,1 м.	Отличается двухслойной «обивкой» деревянной конструкции листами гипсокартона. Утеплитель перегородки состоит из панелей из минерального волокна. Достоинства — высокая прочность и хорошая звукоизоляция.

Преимущества и недостатки каркасно-щитовых перегородок

Сооружения такого типа очень популярны у дачников и владельцев загородных домов, в основном из-за их невысокой стоимости. Кроме того, к преимуществам такого типа перегородок можно отнести:

• простота установки;
• экологическая чистка.

Чаще всего обычная обрезная доска не используется, а для облицовки перегородок такого типа применяется вагонка. При этом перегородка не требует дополнительной отделки и очень эстетична.

Достоинств у каркасно-панельных конструкций поэтому много. Но у таких перегородок есть и недостатки. Самое главное здесь — невысокая степень устойчивости к возгоранию и влаге. Печное оборудование возле таких конструкций, например, можно устанавливать только с соблюдением определенных правил. Не рекомендуется разделять влажные помещения перегородками такого типа. Не только дерево боится воды, но и минеральная вата, которая часто используется в таких конструкциях как звукоизолятор.

Нюансы реализации

У гипсокартона есть один недостаток — его не рекомендуется использовать в местах с повышенной влажностью. Но технологии развиваются, и на рынке появляется все больше и больше влагостойкого гипсокартона. Это также можно успешно использовать в ванных комнатах. Толщина материала все те же 12,5 мм, но цена, безусловно, выше.

Немного фантазии и вкуса и стены из гипсокартона не только разделят пространство, но и несут очень полезную функциональную нагрузку при размещении на них источников света, например

Перегородки из гипсокартона — это достаточно надежные конструкции, но они не испытывают их на ударопрочность и влагостойкость. (смотрите также статью Как делают полки из гипсокартона: последовательность работы и полезные советы)

Относитесь к своему творению с большим уважением. Все просчитайте точно, посмотрите видео на нашем сайте и приступайте к работе с холодной головой, имея достаточно времени.

Этапы монтажа перегородки из ГКЛ

Рассмотрим пошагово установку перегородки из гипсокартона с дверью. Листы ГКЛ толщиной 12,5 мм будут укладываться в один слой. В большинстве случаев прочности таких листов достаточно. Высота потолков в примере 2,5, как и в большинстве «советских» квартир, поэтому листы размером 2500 * 1200 подойдут как нельзя лучше. Стыки будут только вертикальными.

Итак, перейдем к редактированию!

1 этап – подготовка основания

Пол, потолок и стены, на которые будет монтироваться направляющий профиль, должны быть достаточно ровными. Если перепады составляют более 2 мм на метр, основания необходимо выровнять.

Стены выровнены гипсовой штукатуркой. Для выравнивания бетонного пола подойдет любая готовая ремонтная смесь на цементной основе.

Для возведения перегородок из ГКЛ очень важно, чтобы фундаментное основание под ней и под домом в целом было надежным. Это предотвратит появление трещин от движения фундамента в будущем.

2 этап – нанесение разметки

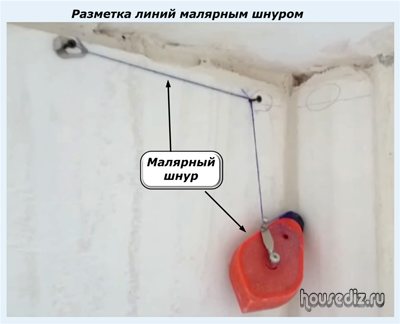

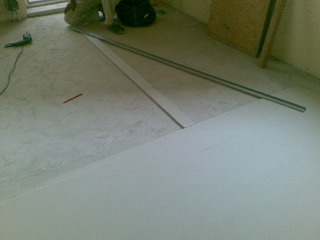

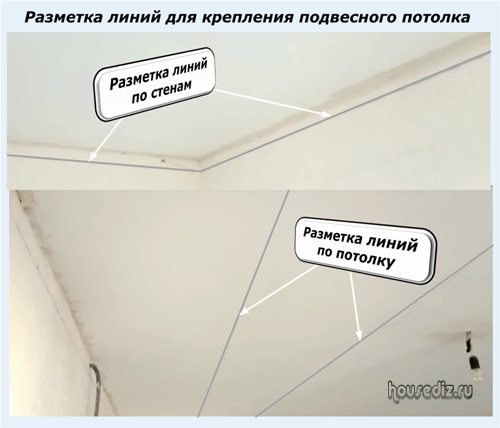

На полу маркером по правилу проведите линию контура будущей стены. Размечаем место для двери. Для обычной двери шириной 800 мм подойдет ширина проема 870 мм.

От конца линии на полу с помощью уровня и линейки проведите на стенах вертикальные линии.

Берем отвес и отмечаем несколько точек на потолке строго над линией на полу. С помощью правила соединяем с этими точками концы линий на стенах.

Расстояние между метками на потолке должно быть меньше длины линии, чтобы через них можно было провести линию

У нас получился контур будущей стены, по которому будем закреплять профили!

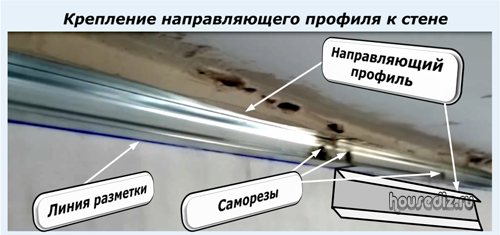

3 этап – крепление направляющего профиля к полу

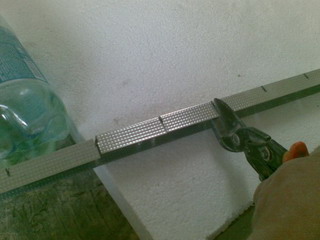

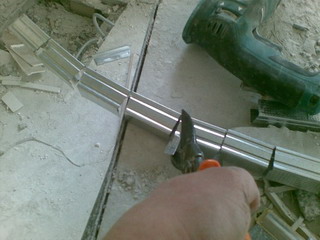

Отрежьте направляющий профиль до необходимой длины по отметкам на полу. На внешнюю сторону профиля приклеиваем уплотнительную ленту. Накладываем профиль на пол по приметам.

Герметизирующая лента снижает звуковые колебания, передаваемые от несущей конструкции к перегородке, тем самым повышая звукоизоляцию. Кроме того, лента позволяет выравнивать мелкие неровности пола, потолка и стен, обеспечивая прочную фиксацию профиля

Крепко держим профиль и пробойником просверливаем в нем отверстия под дюбеля. Интервал между отверстиями 600-1000 мм, отступаем от краев на 50 мм. Вставляем в отверстия гвозди и забиваем их молотком.

При сверлении отверстий крепко держите профиль на линии разметки, так как вибрация приведет к его смещению. Если профиль все еще сдвинулся, выровняйте его по меткам и просверлите отверстие в 50 мм от предыдущего

Разделительная база готова!

4 этап – крепление стоек к капитальным стенам

Рулеткой измеряем расстояние от низа нижнего профиля до потолка. Уменьшаем мерную длину на 5 мм и вырезаем два стоечных профиля. Наклеиваем на столбы уплотнительную ленту.

Вставляем стоечный профиль в направляющую на полу и прижимаем к основной стене по меткам. Просверливаем отверстия перфоратором, вставляем дюбеля и забиваем их молотком.

Если профиль крепится к оштукатуренным кирпичным стенам, длины дюбелей 6 * 40 мм может не хватить. В этом случае замените их более длинными заглушками, например 80 или 100 мм

Готовые полки готовы!

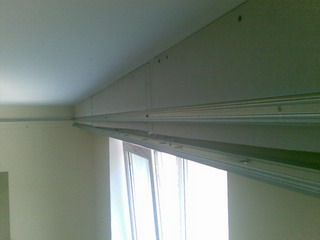

5 этап – установка направляющего профиля на потолок

Нарезаем направляющие профили для потолка необходимой длины и приклеиваем на них герметик.

Накладываем профили по разметке на потолок и просверливаем дыроколом отверстия под анкеры. Прибиваем профиль к потолку на анкер.

Если перекрытие перекрытия деревянное, то вместо забивных анкеров используйте саморезы по дереву 4,2 * 70

Каркасная основа полностью готова!

6 этап – монтаж стоек дверного проема

Замеряем расстояние между внутренними частями профилей пола и потолка. Отрежьте два настенных профиля до мерной длины.

Вставляем вырезанные стойки внутрь напольных и потолочных профилей. Выровняйте нижнюю часть стоек точно по отметкам под дверью на полу. Крепим стойки к напольному профилю с двух сторон саморезами для металлического профиля (далее саморезы для МП).

Для усиления двери и более надежного крепления дверной коробки используются два метода: 1) в стойки проема вставляется планка 50 * 50; 2) совмещаем две стойки

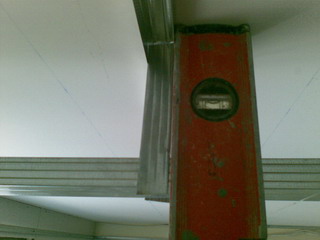

Выставляем проемные профили вертикально по уровню. Проверяем, что расстояния между ними внизу и вверху одинаковые. Крепим стойки к потолочному профилю саморезами на МП.

Посмотрите, как можно отделать стены декоративным валиком ручной работы

7 этап – изготовление горизонтальной перекладины дверного проема

Режем стоечный профиль следующей длины: ширина двери + 300 мм. Для двери шириной 870 мм длина профиля составит 1170 мм.

Отмеряем на обрезанный с двух сторон профиль отрезки по 150 мм. Делаем надрезы на боковых частях профиля у его основания. Профиль загибаем по насечкам на 90 градусов так, чтобы его боковые части были направлены внутрь.

Измеряем высоту нашей двери по установленным стойкам. Для полотна 2000 мм без порога подойдет расстояние 2040 мм.

Высота перемычки зависит не только от размера двери, но и от толщины напольного покрытия. Если вы хотите использовать паркет, то перекладину необходимо расположить выше на величину, равную толщине паркета

Вставляем перекладину между стойками загнутыми вверх деталями. Проверяем горизонтальность и фиксируем 4-мя саморезами на МП.

8 этап – установка промежуточных стоек

лучше всего начинать установку от двери. Замеряем расстояние между внутренними стенами перекладины и потолочного профиля. Вырезаем два стеновых профиля исходя из мерной длины.

Нарезанные профили вставляем в перекладину проема и потолочный профиль на расстоянии 150-200 мм от дверных косяков. Боковые стенки профиля должны быть направлены внутрь проема. В дальнейшем это облегчит крепление листов. Ставим стойки вертикально по уровню и прикручиваем их сверху и снизу на саморезы по МП.

От центров шпилек, прикрученных вправо и влево к потолочному профилю, наносим метки с интервалом 600 мм. Это будут точки крепления подкосов. Считаем, сколько вывесок вышло и вырезаем столько же профилей для монтажа в стойку. Длина профилей равна расстоянию между внутренними частями профилей пола и потолка.

Вставляем вырезанные стойки в потолочные и напольные профили. Боковые стенки подступенков направляем в стороны двери. Центрируем стойки по меткам и крепим к потолочному профилю. Ставим стойки вертикально по уровню и крепим их к профилю пола.

При креплении листов гипсокартона следует размещать вогнутую часть стоечных монтажных профилей. Это предотвратит прогиб профиля при вкручивании саморезов

Если при разметке выяснилось, что отметки концевых стоек расположены на расстоянии менее 250 мм от капитальных стен, то надписи в этих местах делать не стоит. Отметку необходимо переместить на расстояние 250 мм от основной стены. К тому же все работы ведутся так, как описано выше.

Металлическая конструкция перегородки готова!

9 этап – обшивка стены гипсокартоном

Начинаем работу с порога. Укладываем лист гипсокартона на брус и прижимаем к металлическому каркасу. Совместите край бумаги с центром небольшой стойки над дверью и выровняйте ее. Крепим лист к профилю саморезами по гипсокартону с шагом 250 мм. Саморезы следует размещать на расстоянии 10-15 мм от края листа.

Снимите часть листа, закрывающую дверь. Для этого строительным ножом вырежьте изнутри пласт картона ровно по краю профиля. Как правило, аналогичный разрез делаем снаружи. Осторожно сломайте лист внутрь и удалите излишки.

•
•

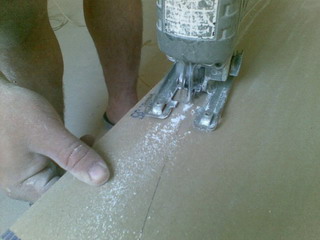

Чтобы лишний гипсокартон легче было сломать, можно распилить его по перемычке обычной ножовкой. Надо аккуратно вырезать снаружи стену. Установите ножовку под острым углом, нажимайте только тогда, когда вы отходите от себя

Аналогичным образом устанавливаем лист с другой стороны проема.

•
•

Далее устанавливаем весь ГКЛ. Зазор между ним и соседним листом должен составлять 2 мм. Крепим гипсокартон саморезами. Продолжаем так, пока не установим все листы.

Скорее всего нужно будет разрезать последний лист, который примыкает к несущей стене. Для этого измерьте расстояние между последним полным листом и стеной и вычтите из него 4 мм (два промежутка справа и слева от листа). Отметьте нужное расстояние по всему листу и по правилу сделайте надрез на одной стороне гипсокартона. Аккуратно сломайте лист и разрежьте картон с другой стороны. Вставьте лист на профиль и закрепите саморезами.

•
•
•

При установке листов не забудьте установить между ними зазор 2 мм. Необходимо залить шпаклевкой и не допустить трещин

В конце измеряем расстояние между листами над дверью, а также расстояние от перекладины проема до потолка. Вырезаем из гипсокартона вставку и прикручиваем к проему.

Концы листа, не прикрытые картоном, предварительно нужно обрезать ножом с внешней стороны под углом 22,5 градуса 1-2 мм.

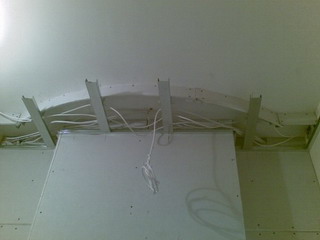

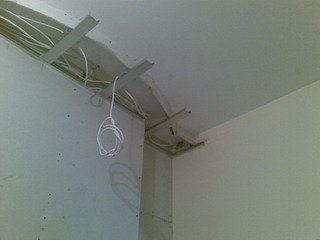

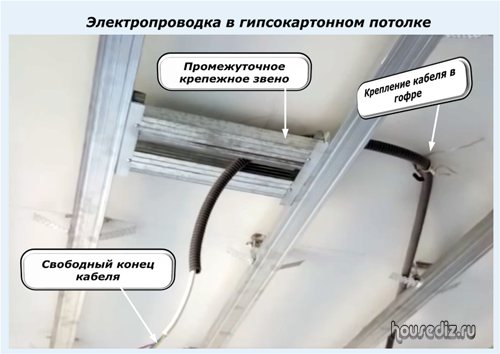

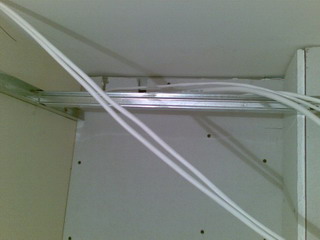

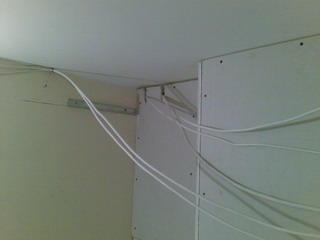

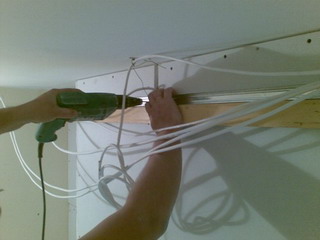

10 этап – прокладка электропроводки

Если в стене предполагается прокладка электропроводки, сделать это нужно именно на этом этапе. Электропроводку следует прокладывать в гофрированном ПВХ диаметром 20-25 мм.

Положение разводки (расстояние от пола и других стен) необходимо отследить и сохранить. Это нужно для того, чтобы в дальнейшем вы знали, где проложены провода для установки розеток и выключателей. Также он поможет уберечь проводку от повреждений при креплении различных предметов к стене.

11 этап — монтаж шумоизоляции

Монтаж внутренних перегородок из гипсокартона со звукоизоляцией отличается от пустотелых только тем, что звукоизоляционные маты вставляются в полость между профилем и гипсокартоном.

Здесь все просто, нужно лишь соблюдать осторожность при работе с мягкой ватой. Шумоглушитель должен плотно заполнять все пространство без пустот. Любые пустые полости — это чистый путь для проникновения звука.

Не работайте с ватой без перчаток, как показано на фотографии. Всегда используйте прочные перчатки. В противном случае вы рискуете получить зуд и раздражение кожи

Часто можно встретить вопрос: «Что больше подходит для звукоизоляции перегородок из гипсокартона при работе своими руками?» Ответ один, лучшее решение — каменная или минеральная вата. Хорошая вата безопасна, полностью заполняет все полости и прилично подавляет шум.

Но к выбору материала для звукоизоляции перегородок из гипсокартона нужно подойти со всей серьезностью. Вот несколько основных критериев, на которые следует обратить внимание при покупке:

• цена — очень низкая цена может указывать на использование дешевых комплектующих при производстве материала и соответствующее ему качество. Это может привести к увеличению уровня выбросов вредных веществ. Такой утеплитель больше подходит для использования во внешних, чем внутренних конструкциях;
• плотность: чем плотнее вата, тем хуже пропускает звук;
• рыхлость, прочность, запыленность, посторонний запах — все проверяйте в магазине. Ни при каких обстоятельствах материал, используемый в доме, не должен крошиться, пылиться и выделять какой-либо запах. В противном случае всем при этом придется постоянно дышать, что грозит аллергией, постоянным насморком и кашлем, астмой и другими заболеваниями;
• никогда не используйте в помещении некачественные изделия! Хотя этот материал продается по выгодной цене, он не соответствует установленным и, прежде всего, экологическим стандартам.

Как видите, устройство звукоизоляции перегородок из гл. Требует тщательного подбора материалов, но с точки зрения монтажа не вызывает никаких затруднений.

12 этап – монтаж гипсокартона на второй стороне

Когда будет установлена ​​звукоизоляция, оклейте вторую сторону стены гипсокартоном.

Внутренняя перегородка из гипсокартона готова!

Виды

В конструкции стены используется полистирол для монтажа в стойку, а также стеновой тип, распространенный при создании поверхностей из гипсокартона.

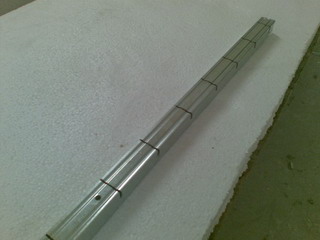

У него слегка загнутые внутрь боковые стенки и по «спине» 2 продольных канала.

Производители делают полосы такой длины, что можно без отходов рассчитать и работать. Размеры следующие:

• длина 2,5-4 метра;
• ширина 6 см — это удобно при установке 2-х листов гипсокартона. На 1 листе 3 см и столько же на другом. Сустав крепкий;
• высота боковых частей 27 мм.

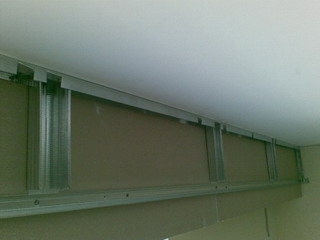

Направляющая планка, которую можно использовать для создания каркаса на гипсокартоне. Это основа всей конструкции. Изделие крепится к полу и потолку, внутрь вставляется стоечная рейка с заглушками, стоечные крепятся к рейкам саморезами, а от стены к профилю идет прямой подвес.

Руководство по маркировке PN, европейский стандарт UW. Он имеет прямую форму без кривизны. Длина изделия: 3 метра, ширина 2,7 см, высота боковой стенки 2,8 см, толщина изделия 0,5 мм.

В продаже есть рейки с отверстиями под крепеж.

Вспомогательные профили используются для жесткого основания под гипсокартон.

1. Уголок — используется для отделки конструкции. Это нужно для защиты углов от ударов.
2. Изделия Beacon — используются для оштукатуривания поверхностей.

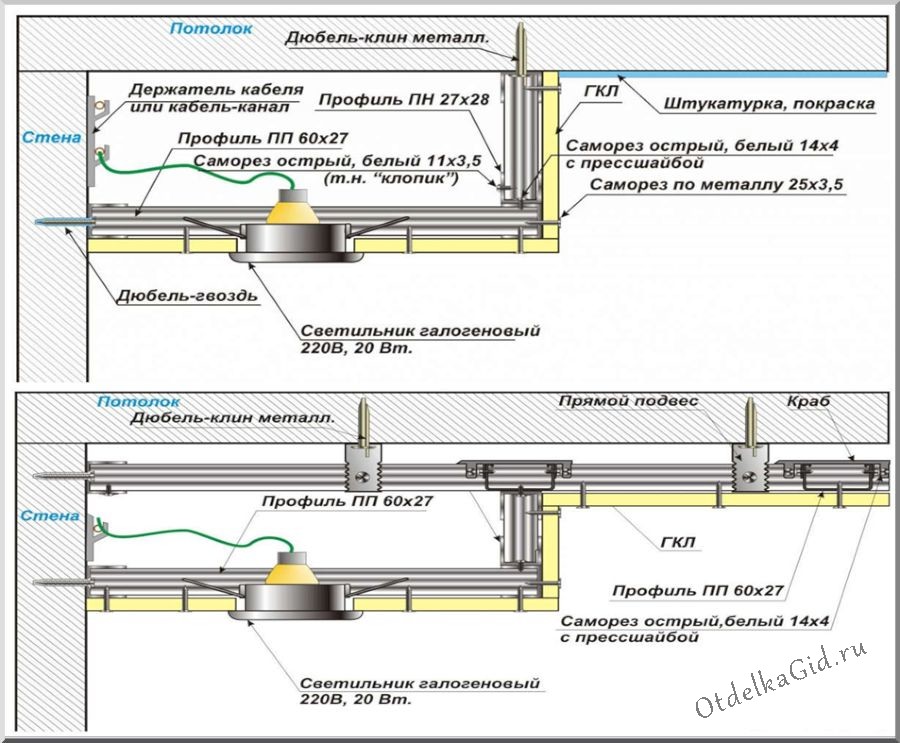

Помимо металлических планок, для создания каркасной основы под гипсокартон используются следующие элементы:

• Прямой крючок представляет собой перфорированную полосу. Его складывают по бокам и по центру прикрепляют к стене. К этой подвеске крепится стоечный профиль, который также можно приложить к металлическому потолочному каркасу.
• Разъемы. Монтируются эти металлические изделия, когда необходимо соединить 2 профиля. Предназначен для стоечных и потолочных профилей.
• Крабы — монтируются в конструкцию потолка, но если для фигурной гипсокартонной конструкции создается сложный вертикальный каркас или усилена обшивка для подвешивания тяжелых предметов на стене, применяется краб (соединитель).

Дюбель-гвозди используются для крепления к черновому основанию металлических полос и прямых подвесов.

Саморез, так как крепление к черновому основанию мастером не рекомендуется. Со временем слабеет вся грудь, расшатывается. Это негативно сказывается на готовой конструкции ГК.

Выбирая изделия из металла для создания каркасной основы под гипсокартон, необходимо обращать внимание на производителя, его качество, какую толщину металла, есть ли следы коррозии, однородность изделия

Примеры расчетов

Делаем, например, несколько расчетов перегородки своими руками под разные требования.

Экономия места

Если главным приоритетом является экономия полезного пространства в комнате, то минимальная толщина стены будет равна сумме:

• Поперечный размер стоечного профиля (5 сантиметров);
• Общая толщина двух листов гипсокартона (9,5 или 12,5 мм).

Итого — 50 + 9,5 + 9,5 = 69 или 50 + 12,5 + 12,5 = 75 мм.

Нет ничего тоньше: каркас из профиля 50 мм с однослойным покрытием.

Толщина гипсокартона для перегородок 9,5 миллиметра допустима только в том случае, если в принципе он не подвергается механическим воздействиям. Лист потолочного гипсокартона легко и естественно пробивается при случайном ударе локтем или коленом.

Тонкая, но прочная

Если вы хотите совместить экономию места с максимальной прочностью стены, его оптимальная конструкция — усиленный каркас, состоящий из тонкого профиля (50 мм) и двойной обшивки (с одной или двух сторон).

Как можно усилить каркас?

• Деревянные закладные из бруса 50х50, врезанные в стойки;
• Соединение парами стоечных профилей со стандартным шагом между ними 60 см;
• За счет уменьшения шага между стойками до 40 см.

Конечная толщина двустороннего двухслойного покрытия составит 50 + 12,5х4 = 100 мм.

На фото: стена с армированным каркасом 50 мм и двухслойной облицовкой.

Шумоизоляция, скрытая прокладка коммуникаций

Если вы планируете установить внутри каркаса водопровод, канализацию 50 или 90 мм или если стена должна обеспечивать максимальную звукоизоляцию, разумно остановить свой выбор на каркасе максимальной толщины — от 100 — профильного.

При отсутствии особых требований к прочности облицовка стен выполняется в один слой. Конечная толщина 100 + 12,5х2 = 125 мм.

Каркас из профиля шириной 10 см.

Экстремальная шумоизоляция

Для максимального поглощения шума необходимо не только заполнить щель каркаса звукопоглощающим материалом, но и акустически развязать облицовку с обеих сторон перегородки. Как это сделать?

Вот инструкция:

• Из профиля 50 мм построить две параллельные рамы с минимальным зазором (5-10 мм) между ними;

Для лучшей звукоизоляции под направляющие прокладывают демпферную ленту. Исключает передачу акустических колебаний от профиля на стены и потолок.

• Заполните каркас приклеенными плитами из минеральной ваты. Его стандартные размеры (600х100 мм) позволяют обойтись без дополнительных креплений: пластины устанавливаются в распорку между стойками;

Лучший утеплитель — это клееная минеральная вата.

• Получившуюся конструкцию промазать гипсокартоном с двух сторон. Лучше прибегнуть к двойному снятию шкуры. Цена нескольких дополнительных листов гипсокартона окупится повышенной прочностью стены и ее меньшей проницаемостью для высокочастотного звука.

Максимальная толщина такой стены будет 50 + 50 (две тонкие стоечные рамы и рейки) + 5 (зазор между ними) + 12,5х4 (двухслойная обшивка гипсокартоном с каждой стороны) = 155мм.
Структура и толщина звукопоглощающих стен (C115 и C116).

Расчет гипсокартона на перегородку — нормы расхода, калькулятор

Гипсокартон чаще всего используют для создания перегородок внутри дома.

Для его монтажа используется металлический профиль, а также различные вспомогательные элементы (дюбели, саморезы, защитная пленка и так далее).

Но какой расход у профиля и гипсокартона для перегородки? А какие виды перегородок очень популярны в России? В следующей статье будут рассмотрены эти проблемы.

Расчет гипсокартона и профиля для перегородки

Для установки перегородки в доме необходимы три основных элемента: лист гипсокартона, металлический профиль и крепежная фурнитура. Установка может производиться двумя способами:

• Однослойная конструкция. В этом случае по центру находится профиль, по обе стороны от которого будет размещаться гипсокартон. Для крепления обычно используются саморезы и дюбеля. Перед проведением работ гипсокартон разрезают на небольшие прямоугольные фрагменты. Далее прикрепляется профиль и полученная конструкция прикрепляется к осевому профилю.
• Двухслойная конструкция. Эта схема во многом повторяет предыдущую — центральный осевой профиль, гипсокартон по бокам, фурнитура для взаимного крепления отдельных элементов конструкции и так далее. Основное отличие состоит в том, что гипсокартонный материал укладывается с двух сторон не в один, а в два слоя. Чтобы конструкция была более прочной, отдельные листы гипсокартона дополнительно скрепляют между собой с помощью длинных саморезов.

Гипсокартон: основные виды

На современном строительном рынке можно встретить следующие виды гипсокартона:

• ГКЛ — стандартные изделия с обычными параметрами;
• ГКЛВ — применяется в помещениях с повышенной влажностью;
• ГКЛО — гипсокартон огнестойкий;
• ГКЛВО — изделия с комбинированными свойствами.

Также различают ЭГКЛ и АКГЛ — эластичный и акустический гипсокартон соответственно.

Как правильно разобраться в этих разновидностях и для каких целей они созданы?

1.1 Обычный гипсокартон

Основное назначение этого материала — выравнивание поверхностей и обустройство перегородок любого типа. Гипсокартонные потолки и стены устанавливают везде: в государственных учреждениях, частных домах, квартирах и так далее. В этом случае гипсокартон находится на стене (толщина 12,5 мм) и на потолке (9,5 мм). Потолочные изделия тоньше и соответственно легче, что упрощает процесс монтажа.

Обычный гипсокартон, цена на который несколько ниже других его разновидностей, представляет собой трехслойную конструкцию: гипсокартон, оклеенный с двух сторон строительной плитой. Такие листы легко режутся, что позволяет добиться требуемых размеров гипсокартона, имеют характерный серый цвет и синюю маркировку, а также разрушаются при воздействии влаги. Материал подходит для отделки обычных помещений и не применяется для покрытия ванных комнат, подвалов и других помещений с уровнем влажности выше 70%.

1.2 Влагостойкий гипсокартон

ГКЛВ расшифровывается как «Водонепроницаемый гипсокартон». Основное отличие этого материала — использование при его производстве влагостойкого обработанного картона. Наряду с этим ГКЛВ отличается довольно хорошими антибактериальными свойствами, что становится гарантией отсутствия на нем плесени и других элементов патогенной микрофлоры. Эти продукты имеют зеленый оттенок и отмечены синим цветом.

Такой гипсокартон, цена которого выше стоимости обычного гипсокартона, не подходит для использования в помещениях с нормальным уровнем влажности. Он используется в ванных комнатах, туалетах, кухнях и подобных помещениях. Однако такие влагостойкие изделия не выдерживают постоянного воздействия воды. От постоянного контакта с ним гипсокартон разбухает и его конструкция разрушается. Поэтому от соседних наводнений и других катаклизмов он не спасет.

1.3 Огнестойкий гипсокартон

В основе структуры гипсового наполнителя ГКЛО лежит армирование, что позволяет ему выдерживать высокие температуры. К тому же этот материал по своим огнестойким свойствам уступает металлу или обычному камню. Находящаяся внутри арматурная сетка не дает листу крошиться, как это происходит с обычным гипсокартоном после карбонизации. Это значительно увеличивает вероятность успешной эвакуации людей из помещений в случае пожара.

ГКЛО выпускается серого или розового цвета с красной маркировкой.

1.4 Комбинированный гипсокартон

В тех случаях, когда перегородки из гипсокартона должны обладать влаго- и огнестойкими свойствами, применяется ГКЛВО. Такие изделия отличаются более высокой ценой, имеют зеленый цвет и красную маркировку. Их используют для оборудования чердаков, вентиляционных шахт и других сооружений с повышенными требованиями к водонепроницаемости и пожарной безопасности.

1.5 Эластичный, или гнущийся гипсокартон

На рынке строительных материалов аналогичные товары появились сравнительно недавно. Арочный гипсокартон удобно использовать при устройстве дверей и окон, овальных стен и колонн за счет повышенных свойств его гибкости. Толщина EGKL составляет всего 6 мм, и эти продукты используются для создания нестандартных внутренних решений, когда требуется хорошая эластичность используемого материала.

Гибка гипсокартона позволяет воплотить в жизнь сложные дизайнерские идеи, которые вчера было сложно реализовать таким образом.

Преимущества и недостатки ГКЛ

Если сравнить гипсокартон с другими строительными материалами, можно найти как плюсы, так и минусы.

Преимущества:

1. Низкая цена. Материал доступен практически для всех слоев населения.
2. Облегчение. В среднем лист весит 29 кг, с ним может работать даже человек. Поэтому гипсокартон широко применяется при строительстве многоэтажных домов, так как значительно снижает нагрузку на несущие конструкции.
3. Легкость обработки. Для резки листов гипсокартона не нужны дорогие специальные инструменты. Сделать это можно лобзиком, ножовкой и даже обычным монтажным ножом.
4. Гибкость. Это свойство используется при строительстве арок и сводов.
5. Экологическая совместимость. Материал абсолютно нетоксичен, так как производится только из гипса и картона без использования каких-либо синтетических добавок. Поэтому его можно использовать в медицинских и детских учреждениях.
6. Гладкая поверхность. Благодаря этой особенности гипсокартон массово применяется для выравнивания стен и потолка, так как это намного проще и дешевле, чем выполнять те же работы со штукатуркой и шпаклевкой.
7. это хорошая основа для всех видов отделки. В герметичном состоянии он выглядит идеально ровным и подходит для покраски, оклейки обоями или облицовки плиткой.
8. Противопожарные свойства. Поскольку средний слой состоит из гипса и кристаллической связанной воды, в случае пожара из-за повышения температуры выделяется влага. Это не дает загораться стене из гипсокартона минимум 20 минут, а при использовании специального огнестойкого типа — до 1 часа.
9. Чистота. Благодаря тому, что монтаж гипсокартонных конструкций осуществляется «сухим методом», без использования строительных смесей, уборка помещения после ремонта значительно упрощается.
10. Разнообразие. Чтобы удовлетворить все потребности потребителей, были разработаны виды гипсокартона, адаптированные для выполнения самых разных задач.

Недостатки:

1. Относительная хрупкость. При сильном механическом воздействии на поверхности листа остаются вмятины и даже изломы;
2. Низкая водонепроницаемость. Гипсокартон не выдерживает длительного прямого контакта с водой и не рекомендуется использовать в помещениях с влажностью выше 85%.

Так что, несмотря на наличие недостатков, преимуществ у этого материала намного больше, что обеспечило постоянно растущий спрос. В зависимости от области применения и состава гипсового слоя бывают разные виды гипсокартона.

Толщина и сфера применения

В зависимости от толщины листы гипсокартона можно использовать для:

• создавать перегородки;

• выравнивание стен («сухая штукатурка»);

• подвесные потолки, в том числе многоуровневые;

• декоративные элементы;

• звукоизоляционные конструкции. Для этого у стены создается профилированный каркас, который заполняется звукоизоляционным материалом (например, минеральной ватой «акустического» типа). Затем к профилям крепятся гипсокартоны, при этом полезная площадь жилого помещения «съедается.

Толщина	Сфера охвата	Добавление
12,5 мм	Стены, перегородки	ГКЛ с такой толщиной листового металла используются для облицовки стен, создания перегородок, элементов декора.
9,5 мм	Потолки	Вес листа менее 12,5 мм позволяет изготавливать потолочные конструкции — подвесные и многоуровневые потолки.
6.5 мм	Гибкий лист	В этом гипсокартоне гипсовая сердцевина армирована стекловолокном. Благодаря этому из листа можно создавать арочные конструкции, оригинальные декоративные элементы. При радиусе кривизны менее 100 см лист просто складывается без предварительного смачивания.

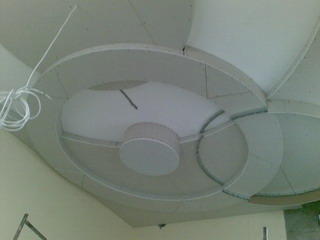

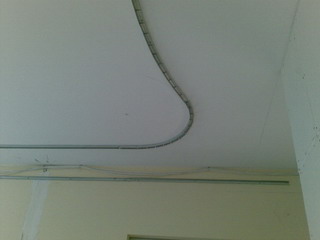

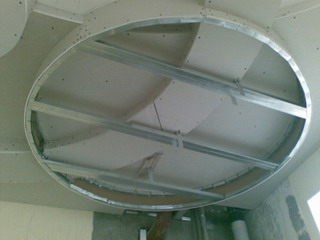

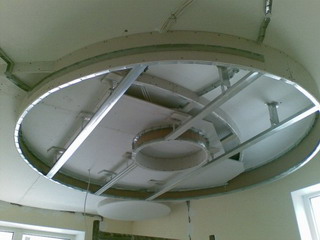

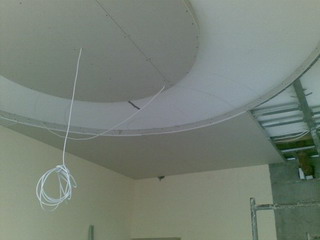

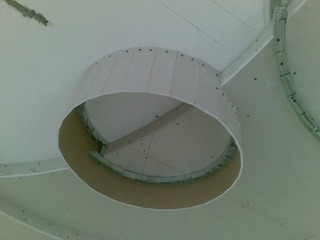

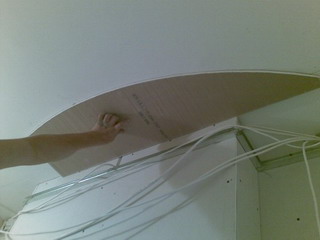

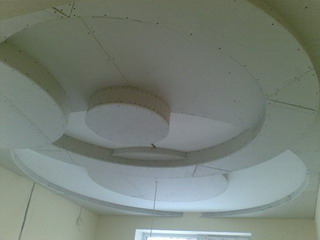

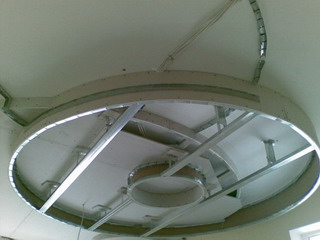

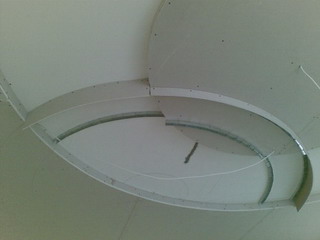

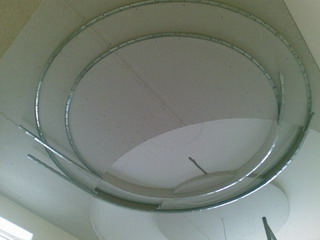

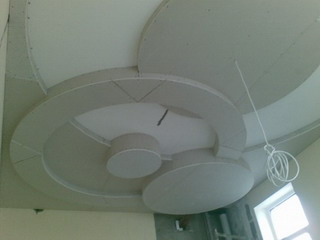

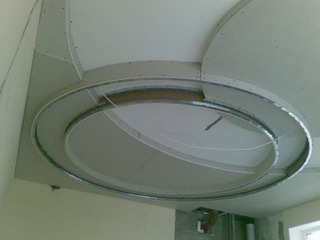

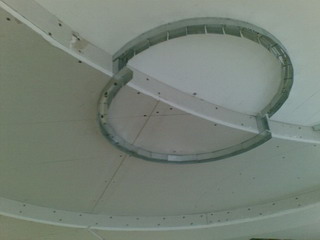

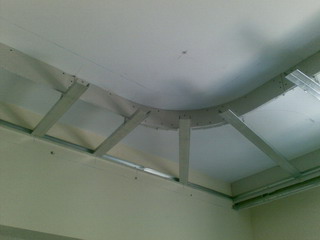

Создание округлых форм

Важным свойством гипсокартона является его способность принимать округлую форму, что делает его широким спектром применения. Желаемая форма получается довольно просто: нужно смочить гипсокартон, дождаться, пока он как следует увлажнится, а затем согнуть по мере необходимости в том или ином случае. После этого гипсокартон просушивается. Примечательно, что после застывания технические характеристики плит Кнауф полностью возвращаются к исходным.

Виды кромки

Ниже мы разберем виды окантовки из гипсокартона, которые используются наиболее часто и, соответственно, чаще всего выпускаются производителями. После установки гипсокартона стыки нужно заделать, а иногда и проклеить армированным скотчем. Соответственно, от кромки зависит способ обработки шва, его ширина и глубина.

ПК — прямая кромка. Заводские прямые кромки часто обрабатываются самостоятельно с помощью ручных инструментов для снятия фаски. Но не всегда.

ПЛК — полукруглый край на лицевой стороне. Для заполнения швов гипсокартона ПЛК используйте только высокопрочную шпаклевку. В этом случае ширина стыка составит — 9 см, а глубина всего до 2 мм.

ПЛУК — кромка полукруглая утоненная. Отличается полукруглой скошенной кромкой. Стыки ПЛЮК проклеиваются браслетом, а затем шпаклевкой. Глубина шва до 8 мм, ширина 11 см, что придает конструкции дополнительную устойчивость и прочность. Основным поставщиком гипсокартона с таким преимуществом является Knauf.

Великобритания — скошенная коническая кромка. Для обработки используется армированная лента и шпатлевка. Ширина и глубина строчки получаются так же, как и в ПЛК.

ЗК — закругленный край с двух сторон листа. Стыки обрабатываются без армирования, только шпаклевкой.

Сравнение ГВЛ и ГКЛ по основным характеристикам

Внешне не всегда можно отличить листы гипсокартона от гипсоволокна, особенно если гипсокартон серый. Более того, не все знают, что этот материал представлен в разных оттенках. Сходство есть и в сферах применения: покрытие поверхностей, выравнивание, внешние и внутренние работы. Но есть существенная разница в основных характеристиках. Это позволяет использовать гипсоволокно для полов.

Прочностные характеристики, плотность

За счет добавления в состав ГВЛ целлюлозы вес изделий увеличивается. Это связано с высокой плотностью. Эти свойства позволяют использовать листы на участках с повышенной прочностью. Они выдерживают точечные удары, сохраняют форму в различных условиях, когда гипсокартон может деформироваться. Кроме того, GVL выдержит нагрузку, если вы повесите тяжелую полку. Уровень нагрузки на такую ​​стену до 80 кг.

Однако в материале есть и недостаток: из-за большой плотности, значительного веса не всегда легко закрепить лист, так как необходимо его подготовить, просверлить отверстия. Этот шаг можно пропустить, но тогда воспользуйтесь специальными саморезами — с саморезной головкой. Также, если вам нужно утопить шляпу, вам также потребуется сделать клеш. Из-за высокой плотности при 2-х слойном покрытии нижний лист может сдавливать лицевой лист.

Читайте также: Интерьерная краска для дерева: 8 видов интерьерных красок
Саморезы для ГКЛ и ГВЛ

Гипсокартон отлично выполняет функцию отделочного материала: с гладкой поверхностью малой плотности, что позволяет сократить время на выполнение работ. Например, нет необходимости готовить монтажные отверстия или выравнивать лист. Однако такой материал не составит труда повредить при попадании дырокола. Его недостаток — опасность деформации внешнего слоя из картона. Это может произойти при затяжке саморезов, если попытаться вкрутить их до упора.

Что тяжелее: ГКЛ или ГВЛ – сравнение по весу

Гипсоволокно отличается высокой плотностью, а значит, большим весом. Трудности, которые могут возникнуть при установке ГВЛ из-за этого:

• усиленный каркас требуется при установке крупногабаритных изделий;
• сложность транспортировки, доставки, по сравнению с аналогичными параметрами гипсокартон, его намного легче транспортировать, а также такие листы несложно привезти в квартиру.

Чтобы понять разницу между листами ГКЛ и ГВЛ, необходимо провести сравнение по весу. Для изделий из гипсоволокна разных размеров:

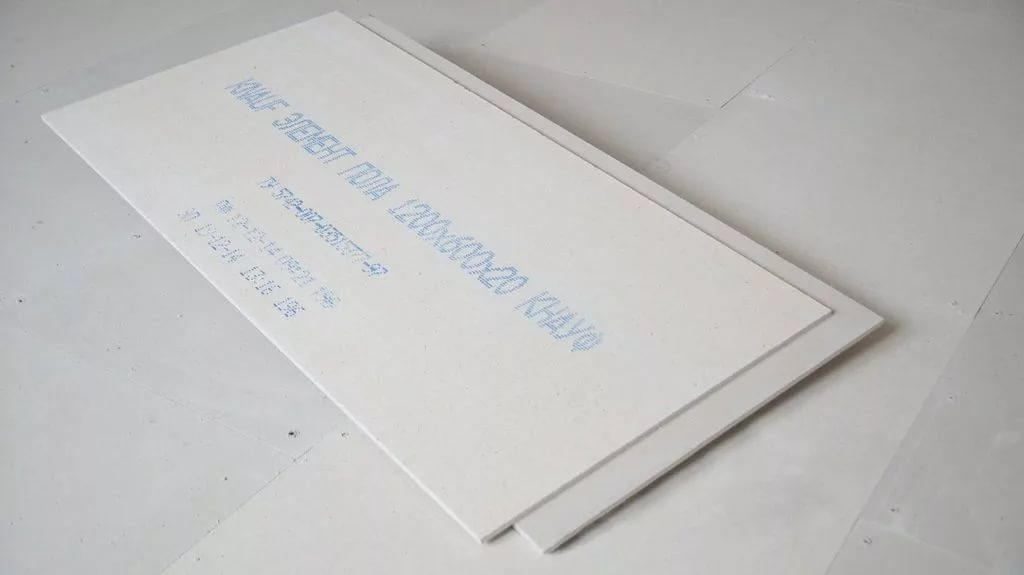

• 1550х550х20 мм — масса не более 18 кг;
• 2500х1200х12,5мм — 42кг;
• 2500х1200х10мм — 36кг.

В таблице указаны параметры гипсокартона — они очень разные:

При производстве ГВЛ за основу взяты определенные стандарты. Итак, есть ограничения на массу 1 м2 этого материала, она должна быть в пределах: от 1,08S до 1,25S. Здесь S — номинальная толщина листа гипсокартона. Не все производители указывают вес. Несложные расчеты помогут определить это самостоятельно. Когда значения в диапазоне 1,08–1,25 умножаются на толщину листа, получается расчетный вес. Он может немного отличаться от настоящего. Масса GVL от производителя Knauf:

• толщина 10 мм — 12 кг / м2;
• толщина 12,5 мм — 14 кг / м2;
• ГВЛ ЭП толщиной 20 мм — 21,5 м2.

Следовательно, не всегда удается самостоятельно поднять 1 плиту этого типа. ГВЛ в 3-4 раза тяжелее ГКЛ.

Оценка гибкости, стойкости к воздействию механической нагрузки

Если сравнить GKL и GVL с точки зрения гибкости, первое победит. Это связано с наличием армирующих слоев — картона с двух сторон. Благодаря этому основную нагрузку принимают на себя наружные покрытия. В этом случае штукатурка не повреждается. Для сравнения: GVL сразу сломается, если вы попытаетесь сложить изделие. Эта особенность учитывается, если планируется выполнять отделку конструкций сложной конфигурации — балкой. ГВЛ для этой цели не подходит, так как материал состоит из коротких целлюлозных волокон, он сразу лопнет.

Звукоизоляционные свойства и способность проводить тепло

При установке облицовки конструкций не всегда, но достаточно часто учитываются теплопроводность и звукоизоляционные свойства материалов. Следовательно, по этим параметрам ГКЛ несколько ниже ГВЛ, что во многом связано с низкой плотностью. Стоимость этих функций может варьироваться в зависимости от марки продукта. Средние значения:

• теплопроводность ГВЛ плотностью 1000-1200 кг / м3 составляет 0,22-0,36 Вт / м ° С;
• теплопроводность гипсокартона несколько ниже — 0,21-0,34 Вт / м ° С.

По таким критериям, как звукоизоляция, гипсокартон также уступает своему целлюлозно-гипсовому аналогу. У GVL есть преимущество: значение этого параметра на 2 единицы выше, чем у GCR. В продаже есть специальный гипсокартон. Его используют для украшения концертных залов и т.д. Но недостаточно учитывать только звукоизоляцию, важно обратить внимание на проводимость звука. Гипсоволокнистый материал меньше отражает его, поэтому звук получается более приглушенным. Для сравнения, гипсокартон отражает звуки благодаря картону.

Виды гипсокартона Кнауф

Еще один популярный и уважаемый бренд, который не менее широко используется в процессе строительства и отделки, — Knauf. Давайте разберемся, что такое гипсокартон этого производителя.

• Стандарт. Универсальный материал, который используется для возведения внутренних перегородок, облицовки стен, монтажа натяжных потолков и создания декоративных конструкций.
• Влагостойкая. Он используется для тех же целей, но обладает большей устойчивостью к влаге.
• Огнестойкий. Благодаря специальным добавкам устойчив к открытому огню. Применяется для вышеуказанных целей, а также для создания огнезащитных конструкций и покрытий.
• Влагостойкий вариант сочетает в себе преимущества двух видов гипсокартона. Устойчив к возгоранию и повышенной влажности.
• Knauf-Fireboard — уникальный материал с невероятной огнестойкостью. Находясь на открытом огне в течение часа, он не теряет своих технологических свойств.

Эти краткие характеристики расскажут, как выбрать гипсокартон исходя из ваших целей и параметров помещения.

Разнообразие кромок и способов работы с гипсокартонами в зависимости от вида

Есть несколько видов кромок. В любом случае метод работы с материалом будет разным.

ПК	Прямой	Используется для сухой установки. Предназначен для доработки внутренних слоев.
Уголовного кодекса	Изысканный	Швы необходимо проклеить армирующей лентой, а затем зашпаклевать.
ZK	Закругленный	Армирующая лента не используется, но требуется шпатлевка.
ПЛК	Полукруглый на лицевой стороне	Никакой армирующей ленты не требуется, достаточно использовать шпатлевку.
ПЛЮК	Утонченный спереди и полукруглый.	Вам понадобится армирующая лента и шпатлевка.

Какой гипсокартон лучше выбрать? У каждого вида есть свои преимущества, но наиболее распространены типы УК и ПЛУК, так как при работе с ними можно избежать образования выступов на швах.

↑ Вернуться к содержанию

Назначение гипсокартона по размеру и толщине

По своему дизайну всю группу компаний можно разделить на три группы:

• стена;
• потолок;
• арочный

Каждая из перечисленных групп имеет свои особенности.

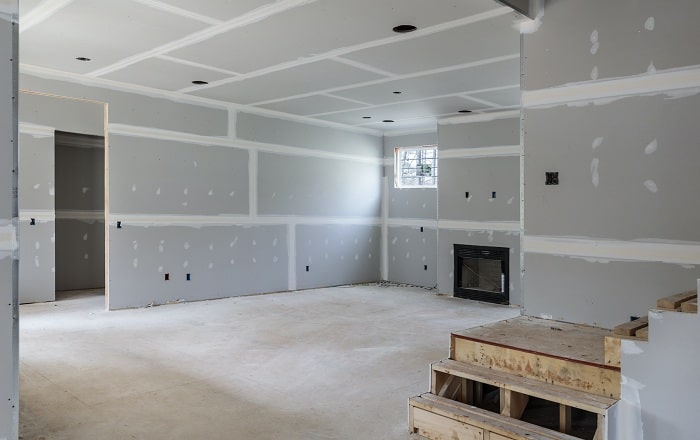

Стеновой

Стены и перегородки подвержены механическим и ударным нагрузкам гораздо больше, чем потолки и декоративные элементы интерьера. Именно поэтому для облицовки стен и межкомнатных перегородок рекомендуется использовать гипсокартон толщиной 12,5 мм. Лучше всего монтировать его на металлический каркас, собранный из специального профиля.

В некоторых случаях для большей прочности и жесткости конструкции гипсокартон можно укладывать в два слоя. При этом положение первой и второй досок должно быть перпендикулярным. Такая кладка обеспечивает максимальную прочность и жесткость конструкции, улучшает тепло- и звукоизоляционные характеристики, но увеличивает стоимость отделочных работ.

Потолочный

Многоуровневые подвесные потолки широко используются в современном дизайне. Для создания таких конструкций часто используют гипсокартон.

Потолок не подвержен механическим воздействиям. Нагрузка на опорную систему определяется массой прикрепляемого гипсокартона, поэтому для монтажа натяжных потолков используются листы толщиной 9,5 мм. Использование более тонкого покрытия (6,5 мм) не обеспечит достаточной жесткости, кроме того, значительно увеличит стоимость конструкции.

Арочный

Благодаря своей гибкости и прочности арочный гипсокартон стал очень популярным в современном интерьере. Его толщина составляет 6,5 мм, ширина 1,2 м, длина листа — 3 м.

Изогнутые элементы подвесных потолков и арок, ниши, полки и другие элементы декора выполнены из арочного гипсокартона. Материал хорошо поддается обработке и легко крепится к несущей конструкции. Наличие армирования стекловолокном увеличивает пластичность и предотвращает перекручивание.

Независимо от назначения листов гипсокартона особое внимание следует уделить герметизации стыков. В зависимости от формы границы используются разные методы заливки.

Технические характеристики гипсокартона — ГКЛ «Кнауф»

Гипсокартон применяют для устройства натяжных потолков, облицовки и создания ниш в стенах, его применяют для создания перегородок между помещениями с влажностью в пределах нормы.

Обычно гипсокартон используют как каркас для последующего нанесения различных отделочных материалов — краски, плитки, обоев и т.д. В результате получается достаточно прочный и гибкий фундамент.

Картон, на который с двух сторон наклеен сердечник из гипсокартона, имеет ровную поверхность и высокую плотность. Его используют для отделки, так как он жесткий и гибкий, а также обладает свойством «дышать», то есть материал впитывает лишнюю влагу, а когда воздух становится суше, возвращает ее.

Благодаря этой способности в помещениях, где используется гипсокартон, намного легче дышать. Также гипсокартон имеет такую ​​же кислотность, как человеческая кожа. В результате в помещении естественным образом создается благоприятный для человека микроклимат.

Технология крепления гипсокартона

Вся технология работы с гипсокартоном предполагает так называемые «сухие» работы. Это просто, поэтому вы можете быстро и легко научиться этому. Как и при любом строительстве, работа начинается с плана и чертежа будущего сооружения.

Затем устанавливается каркас, собираемый при помощи деревянных балок или металлических профилей. После установки каркаса можно приступать к его обшивке листами гипсокартона. Листы крепятся к каркасу саморезами с шагом 200-250 мм.

Для повышения звукоизоляции и защиты от шума, а также для увеличения экономии тепла между каркасом и сайдингом прокладывается утеплитель из минеральной ваты. Перед финишным покрытием не следует забывать о прокладке электрических коммуникаций и водопроводных труб.

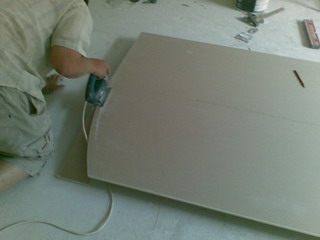

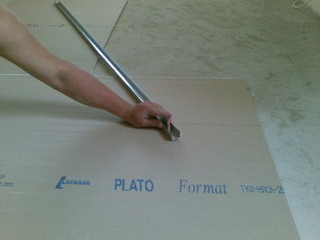

лист очень легко разрезать небольшой ножовкой или ножом, купленным там же, что и гипсокартон. При необходимости листы можно сложить по технологии замачивания и штамповки. Любое криволинейное решение для ваших поверхностей может противостоять гипсокартону. С помощью различных фреймворков можно создавать дизайнерские решения большей сложности.

Любые потолки, арки, подиумы, непрямоугольные стены, ниши, ниши и различные двери — все это элемент обычных листов гипсокартона. Точечные светильники можно установить в специально подготовленные отверстия внутри пластин, направляя свет вниз, вверх или в любом направлении.

Наверное, вам часто приходилось иметь дело с освещением, оборудованным таким образом, что источник света не виден, но свет, тем не менее, есть. В этом тоже заслуга гипсокартона. Такой эффект можно создать, устроив в многоуровневом потолке специальный кармашек для светильников, это создаст эффект воздушности всего помещения и зрительно приподнимет потолок.

Чем хороши гипсоволокнистые листы?

Если в процессе ремонта вы столкнулись с необходимостью выровнять пол, на помощь вам придут гипсоволокнистые листы. У них нет картонного слоя, а целлюлозосодержащие добавки и добавки вводятся в сам гипс, что придает листу максимальную твердость и прочность по сравнению с другими гипсодержащими материалами. Это также увеличивает устойчивость и устойчивость к открытому пламени.

В этот материал можно вбивать гвозди и дюбели, он имеет более высокую вязкость конструкции, в отличие от обычных листов, в которых после забивания гвоздя остается хрупкая дырочка.

Вы также можете использовать винты, чтобы закрепить и удерживать на стенах необходимые грузы. Этот материал легко обрабатывается пилой и рубанком, он не крошится и не ломается из-за собственной хрупкости.

В помещениях с экстремальными температурами около 0 ° C, например в загородных домах, куда никто не приходит и зимой не включает отопление, вам также помогут гипсоволокнистые плиты, которые хорошо выдерживают такие экстремальные температуры.

От экстремальных температур они практически не сжимаются и не расширяются, что может привести к появлению трещин на финишном покрытии. Конечно, в таких помещениях необходимо будет использовать эластичный наполнитель, так как обычные не имеют таких показателей сезонных перепадов температуры.

Цвет листов ГКЛ и маркировки их обратной стороны

В продаже есть гипсокартонные листы с такими же свойствами и характеристиками, но разного цвета. Это необходимо учитывать при покупке гипсокартона. Строгих стандартов маркировки нет, что создает определенные трудности для покупателя в выборе подходящего материала. Выбирая гипсокартон, не стоит ориентироваться только на цвет листов гипсокартона «Кнауф». Технические характеристики приобретаемого продукта должны иметь решающее значение.

Методы расчета допустимых грузов крепления на гипсокартон.

Существуют специальные методики расчета допустимых весов и способы их крепления к гипсокартону. Например: одиночный каркас с листом гипсокартона толщиной 15 мм может выдержать нагрузку до 50 кг на 1 м².

Более толстые листы выдерживают больше, 18-миллиметровый лист выдерживает нагрузку до 70 кг / м². Конечно, может понадобиться подвесить и более тяжелые предметы, но это уже потребует работы специалиста по настройке системы штанги и перекладины.

Книжный шкаф или шкаф весом более 15-17 кг необходимо закрепить подходящими полыми заглушками как минимум в двух точках. Пластиковый дюбель диаметром 6 мм при толщине листа гипсокартона 12,5 мм выдерживает нагрузку 20 кг, аналогичный дюбель металлический — 30 кг.

Светильники на подвесных потолках или подвесных можно размещать при условии, что их вес не превышает 6 кг на 1 м²; крепление можно производить пластиковыми заглушками.

Для крепления сантехнического оборудования (краны, раковины и т.д.) в каркасную конструкцию необходимо заранее уложить необходимые армирующие элементы, анкеры и металлические пластины, такое же устройство следует заранее продумать для крепления тяжелой люстры.

При проектировании стен необходимо заранее продумать доступ к размещенным за ними коммуникациям, оборудовать скрытые от наблюдателя технологические люки и окна шкафами или другими декоративными предметами или отделкой. Эти технологические отверстия можно проделать в самых незаметных местах, за холодильником или высоким диваном.

Поверьте, это избавит вас от хлопот, связанных с беспорядочной распиловкой или разрушением готовой стены, а также упростит доступ для профилактических или аварийных работ и сохранит ваш ремонт в целости и сохранности.

ГВЛ: состав свойства и характеристики

Гипсоволокнистый лист существенно отличается от стандартного гипсоволоконного листа. Этот материал состоит из 80% гипса и 20% целлюлозы. При соединении этих компонентов получается смесь, которая после застывания приобретает прекрасные свойства: материал прочнее гипсокартона и намного лучше выдерживает точечные механические нагрузки. По конструкции оба типа листов одинаковы: ГВЛ также используется для выравнивания «сухим» методом.

Читайте также: Фанера ФСФ: отличие от ФК, характеристики и способы применения

Материал представлен в вариантах, различающихся типом окантовки:

• прямой;

ГВЛ с прямой кромкой

• наклонился.

ГВЛ со загнутым краем

Вторая из разновидностей отличается от первой скосом (30 °). Листы этого типа создаются для улучшения качества стыка в случае использования арматурной сетки. Кроме того, изделия из смеси гипса и волокна классифицируются по другому критерию — типу добавок:

• ГВЛ — стандартный лист, можно использовать в обычных условиях, когда влажность не повышается;
• ГВЛВ — изделия из гипсоволокна, предназначенные для использования в которых материал может подвергаться воздействию воды, влаги, плиты такого типа часто используются для выравнивания пола «сухим» методом — без стяжки.

Кроме того, влагостойкие изделия данной категории представлены подвидом. Это гипсоволокнистые листы GVL EP — Floor Element. Они отличаются повышенной прочностью, что позволяет использовать их при укладке полов.

Элемент перекрытия GVL

Характеристики листа ГВЛ:

Характерная черта	Имея в виду
Влажность, %	до 1,5
Плотность, кг / м3	до 1250
Водопоглощение поверхности, кг / м2 · ч	до 1
Теплопроводность, Вт / (м ° С)	0,22-0,36
Коэффициент теплоотвода, Вт / (м ° С)	до 6,2
Стойкость к паропроницаемости, м2 ч Па / мг	0,12
Твердость по Бринеллю, МПа	от 20

Технические характеристики пожаротушения. СНиП 21-01-97	GVL, GVLV
Группа горючести по ГОСТ 30244-94	D1
Группа горючести по ГОСТ 30402-96	В 1
Группа дымообразования по ГОСТ 12.1.044-89	D1
Группа токсичности по ГОСТ 12.1.044-89	Т1

Согласно ГОСТу гипсоволокнистый лист имеет следующие размеры:

• длина — 1500, 2000, 2500, 2700 и 3000 мм;
• ширина — 500, 1000 и 1200 мм;
• толщина — 10, 12,5, 15, 18 и 20 мм.

Есть еще один критерий, позволяющий подбирать изделия с учетом условий эксплуатации, способа отделки. Это качество поверхности пластин. Есть блестящий и неотшлифованный материал. Первый вариант дороже, однако при установке сокращается время работы. Недостатком ГВЛ является отсутствие внешних признаков, позволяющих отличить один вид материала от другого. Единственный способ сделать это — изучить маркировку. Производители обычно указывают на них тип листов.

Классификация гипсокартонных листов

Чтобы провести ремонтно-строительные работы с максимально положительным результатом, нужно понимать, что это за гипсокартон и знакомиться с расшифровкой аббревиатуры, которая обозначает разные его виды.

• ГКЛ (лист гипсокартона);
• ГКЛВ (лист гипсокартона влагостойкий);
• ГКЛО (огнестойкий);
• ГКЛВО (водостойкий и пожаробезопасный);
• ГКЛФ (перед).

ГКЛ — это стандартный вариант. Предназначен для использования в средах с низкой или нормальной влажностью. Из него делают декоративные элементы для холлов, спален, детских спален. Обычно серый с синими пятнами.

ГКЛВ — применяется в местах с влажностью выше 70%, например, кухня, ванная, бассейн. Влагостойкость этого вида материала обусловлена ​​применением специальных гидрофобных пропиток. Кроме того, он содержит добавки, предотвращающие образование грибков. Внешне влагостойкий гипсокартон имеет зеленоватый оттенок с синими отметинами. По цене ГВЛ немного дороже стандартного листа.

ГКЛО — применяется при отделке помещений с повышенной пожароопасностью: кухонь, чердаков, котельных, вентиляционных шахт. Он отличается от других типов тем, что в гипсовую сердцевину добавлены специальные армирующие компоненты (глина и стекловолокно), что делает ее максимально устойчивой к воздействию открытого пламени на срок до 55 минут. Листы преимущественно розовые с красными пятнами.

ГКЛВО — сочетает в себе свойства двух предыдущих типов.

ГКЛФ — достаточно атмосферостойкий материал. Из-за значительно более высокой стоимости он наименее популярен.

Какой гипсокартон выбрать?

Каждый вид гипсового материала имеет ряд своих характеристик и свое предназначение в ремонтных работах. Производители позаботились о том, чтобы предоставить широкий ассортимент для удовлетворения потребностей покупателя, предложив материал, подходящий для любой основы и любого микроклимата. Здесь выбор определяется климатическими условиями помещения, индивидуальными особенностями и целью надуманного ремонта. Например, отделка камина, выравнивание стен, проектирование электрощита и другие цели. Зная все особенности, вы легко сможете выбрать нужный тип.

1. Например, влагостойкий гипсокартон успешно применяется для выравнивания поверхности в помещениях с повышенной влажностью (включая ванные комнаты, бассейны, подвалы, лоджии и балконы). Им удобно строить ящики для укрытия труб и других коммуникаций, где может возникнуть влажный конденсат.
2. Стандарт GLK подходит для сухих комнат, спален, коридоров, коридоров, детских комнат.
3. Арочные ГЛК, в основном листы толщиной 6 мм, используются для формирования гибких линий, декоративных арок и выступов. Также потолки и двойная кладка.
4. Гипсокартон является пожаробезопасным и влагостойким, его допустимо использовать даже для фасадных участков, в этом случае необходимо соблюдать правильную технологию монтажа, а также впоследствии провести грамотное нанесение отделки. Электрические экраны и т.п футерованы огнеупорным листом.

Все разновидности успешно справляются с перепадами температур, и на кухне допускается использование стандартного варианта. Обратите внимание на кромку, от нее зависит способ заполнения швов между листами, что напрямую влияет на появление трещин. Самым слабым местом собранной конструкции из гипсокартона являются участки стыков полотна, именно они наиболее подвержены образованию трещин.

Гипсокартон разной толщины подходит на разные случаи жизни;

• Более тонкие листы больше подойдут для обрамления арок и подобных декоративных конструкций.
• Плотный холст, идеально подходит для стен, ящиков, перегородок.
• Средний, чаще всего используется для выравнивания потолка.

Выбирая любой материал, всегда изучайте технические характеристики и следуйте рекомендациям и инструкции по применению. Покупайте продукцию известных и проверенных брендов и проверяйте наличие дефектов. При неправильном хранении они становятся волнистыми, а края разрушаются.

Видео: Как выбирать гипсокартон

Производство гипсокартона.

На заводах по производству гипсокартона можно наблюдать, как по конвейеру ползет непрерывная лента определенных габаритных размеров (толщина листа может варьироваться). Внутри ленты — слой гипса с армирующими добавками стекловолокна или целлюлозы, а снаружи — два слоя картона с закатанными посередине краями.

После того, как штукатурка затвердела и образовала твердую внутреннюю сердцевину, ленту разрезают на листы необходимой длины, складывают и сушат. Готовая продукция маркируется и упаковывается в термопленку в необходимом количестве.

Компании-производители выпускают несколько типоразмеров. Ширина всех листов одинаковая 1,2 м, но длина может варьироваться: 2 м, 2,5 м, 2,6 м.

Толщина может варьироваться от 6 мм до 12,5 мм, встречаются листы 9 мм и 12 мм, все зависит от места нанесения. Гипсокартон тоньше 6 мм используют только в случае проведения ремонтных работ на уже установленной обшивке или, при необходимости, для выполнения большого радиуса кривизны листа.

Тонкий лист легче и поэтому обычно используется для потолочных конструкций (лист толщиной 6 мм для этого не подходит), а более толстый — для облицовки стен. Однако чем толще лист, тем выше конечная прочность всей конструкции.

Структура гипсокартонных листов

Гипсокартон Knauf очень популярен. ГКЛ гипсокартон (нормальный) выпускается в виде листов. Основа гипсокартона — гипс, который располагается между двумя листами картона.

Для придания гипсокартону определенных свойств в центральную часть добавляют различные вещества, улучшающие его прочность, влагостойкость и другие свойства.

Типы ГКЛ по толщине и размерам листа

В зависимости от назначения материал бывает разной толщины — от 6,5 до 12,5 мм. Поэтому различают следующие виды гипсокартона.

Стеновой

Предназначен для возведения перегородок, облицовки стен, устройства откосов и дверей. Чаще всего используются листы шириной 1200 мм и длиной 2000 мм, длиной 2500 мм и 3000 мм. У некоторых производителей длина составляет 1500, 2700, 3300 и 3600 мм, толщина этого материала составляет 12,5 мм.

Потолочный

Вариант попроще. Из него делают столешницы. Менее прочный, чем настенный монтаж. Его толщина составляет 9 мм, стандартные размеры полотна — 1200х2000 мм и 1200х2500 мм. Объективности ради, я должен сказать, что большинство мастеров также используют более прочный гипсокартон для потолочных работ.

Почему нужно беречь гипсокартон от механических воздействий?

Из-за хрупкости гипсокартона необходимо заранее позаботиться о местах возможных механических повреждений, которые в случае возникновения закрыть довольно проблематично.

Конечно, поставщики гипсокартона постоянно экспериментируют с различными добавками, чтобы повысить прочность и придать листу гипсокартона еще большую жесткость при ударе.

Но пока мы видим, как в комнатах, на которые в это время не обратили внимания, углы обшарпываются, а места с максимальной проходимостью несут следы натирания локтей. Чтобы этого не произошло, не лишним будет заранее уложить в таких специальных местах конструктивные вкладки в виде металлических уголков или армирующей ленты, впоследствии оштукатуренные вместе с остальной конструкцией.

После того, как лист гипсокартона закончен, покрашен, приклеен и так далее, при взгляде на идеально ровную стену возникает вопрос: как на нее можно что-то повесить? Сможет ли конструкция выдержать возникшую нагрузку?

Они пытались забить гвоздь и в результате получилась осыпающаяся поверхность и совершенно не смогли устоять перед отверстием. В этом случае вам на помощь придут специальные металлические и пластиковые дюбеля, их легко купить, указав продавцу цель покупки.

Но это не решит проблему подвешивания действительно тяжелых грузов, таких как телевизор на кронштейне или библиотека с полезной литературой или DVD. И эту проблему можно решить.

Пример крепления различных грузов на гипсокартон

Пример крепления грузов на стандартный лист гипсокартона длиной 2,5 м и шириной 1,2 м.

• винт ГКЛ выдерживает нагрузки до 800 гр.

• дюбель для пустотелых конструкций выдерживает объект весом более 5 кг.

• анкер-шуруп выдерживает нагрузку до 6 кг с однослойной оболочкой и до 15 кг с двухслойной оболочкой.

• дюбель «Бабочка» с диаметром отверстия 8 мм выдерживает нагрузку до 10 кг с однослойной оболочкой и до 25 кг с двухслойной оболочкой.

• дюбель «Зонтик» с диаметром отверстия 8-10 мм выдерживает нагрузку до 35 кг при однослойной оплетке.

• дюбель Hartmut выдерживает очень тяжелые предметы, обычно используется для подвешивания телевизоров, выдерживает до 35 кг с однослойной оболочкой и до 55 кг с двухслойной оболочкой.

Вы можете увидеть более подробную информацию об этом примере в видео ниже

Где применяется гипсокартон

В настоящее время гипсокартон заменил ряд популярных до недавнего времени строительных материалов, таких как кирпич, брус и дерево. Вот неполный перечень того, что такое гипсокартон:

• монтаж внутренних стен и контр-стенок;
• установка натяжных потолков;
• настенное покрытие;
• изготовление различных декоративных конструкций: многоуровневые потолки, ниши, ступени, арки.

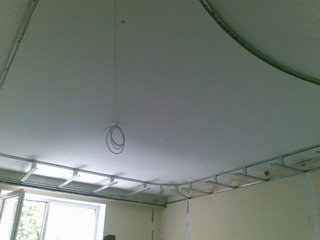

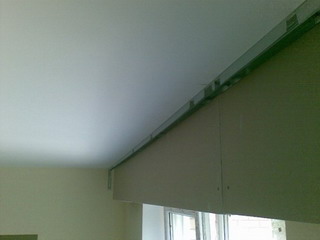

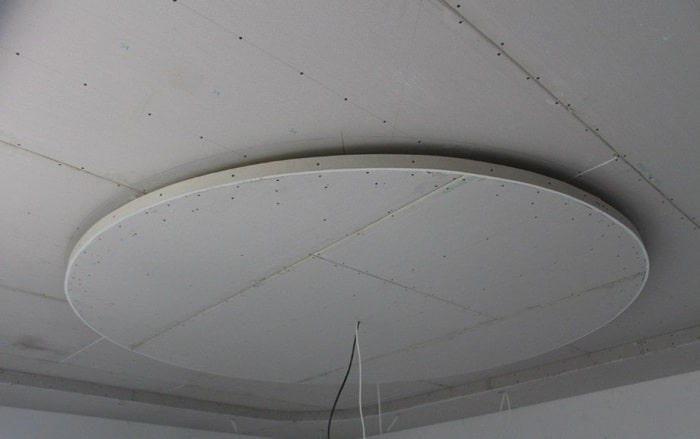

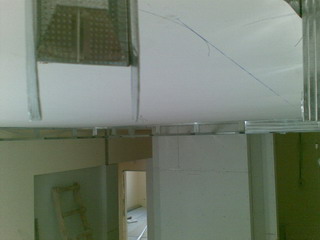

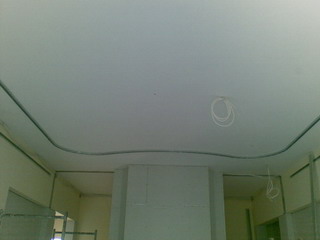

Технология монтажа многоуровневых потолков из гипсокартона

Далее следует технология многоуровневых потолков, которые можно использовать в различных помещениях. Принцип установки такого потолка рассмотрим на примере простейшей конструкции — прямой коробки, идущей по всему периметру потолка. Ширина коробки обычно равна 400-500 мм, а высота — в зависимости от дизайн-проекта и коммуникаций, расположенных в потолочном пространстве.

Перед тем, как приступить к монтажу многоуровневого потолка из гипсокартона, необходимо разметить горизонтальный уровень нижней части короба по периметру комнаты. По этой линии по всему периметру помещения устанавливается потолочный направляющий профиль ПНП 28/27.

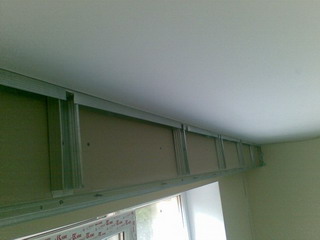

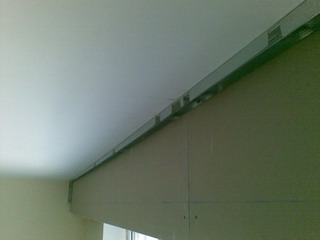

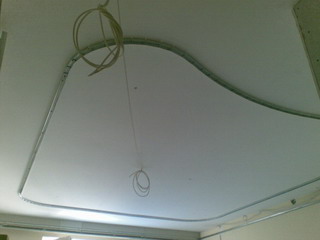

Следующая операция — установка профилей ПНП по краевой линии коробки. Во-первых, вам нужно создать два идентичных набора профилей PNP. Один из них крепится к базовому потолку. Вырезаем из лома заготовки профиля ПНП длиной 120-140 мм. Эти отрезки, начиная с края, прикручиваются саморезами ко второму ряду профилей ПНП с шагом 600 мм.

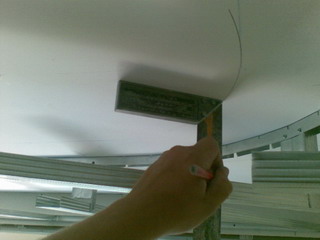

Монтаж многоуровневых потолков продолжается вырезанием из потолочного профиля ПП 60/2 ~ 1 отрезка, длина которого равна расстоянию от базового потолка до настенного профиля ПНП. Полученные подвесные стойки вставляются в профиль ПНП, крепятся к потолку и прикручиваются саморезами с шагом 600 мм.

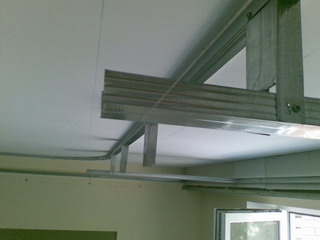

Вырежьте из профиля ПП отрезки длиной, равной расстоянию между горизонтальными профилями ПНП, и закрепите их саморезами по металлу. После того, как каркас будет смонтирован аналогичным образом по всему периметру комнаты, можно будет приступить к его обшивке гипсокартоном.

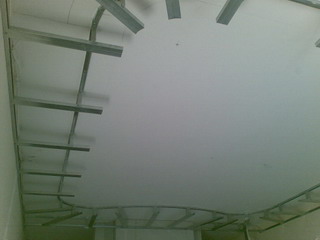

Затем профиль PNP вставляется сегментами, вкрученными в профили PNP, прикрепленные к стенам. Выровняйте и закрепите саморезами по металлу к вертикальным ПП профилям.

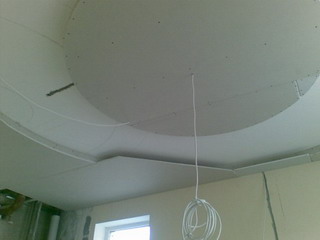

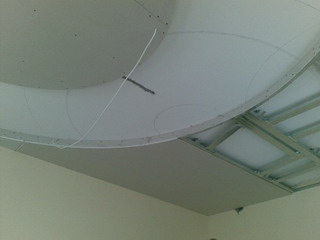

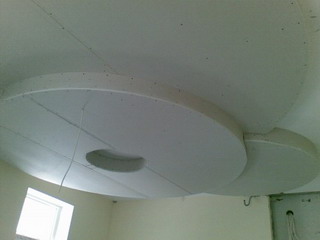

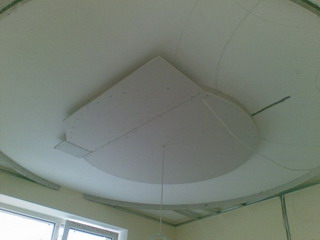

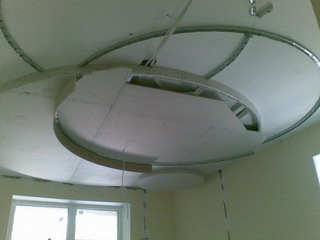

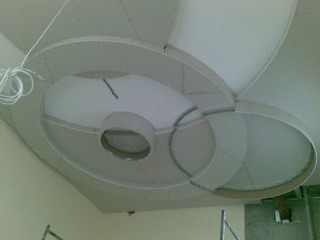

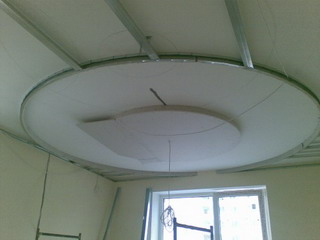

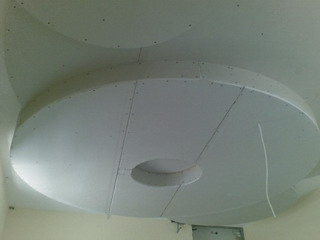

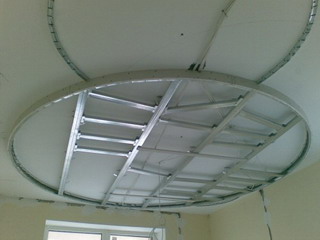

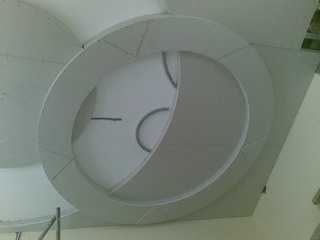

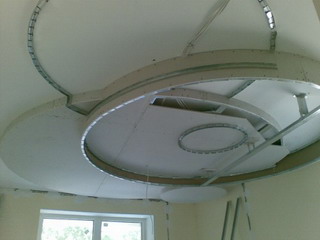

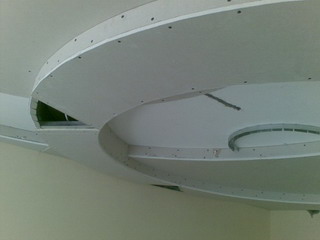

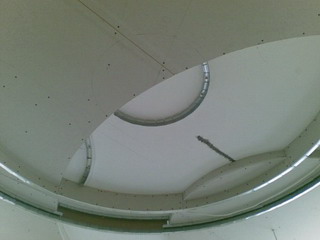

Чаще всего многоуровневые потолки могут содержать один или несколько криволинейных элементов («волн»). Самый распространенный из них — волнистая ступенька, которая служит для подчеркивания или подчеркивания какой-либо части комнаты не строго (в отличие от прямой ступеньки). То есть решает ту же проблему зонирования, но более оригинальным способом.

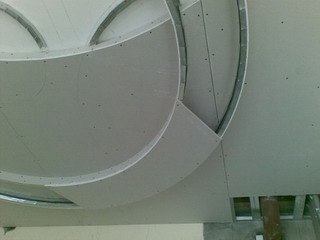

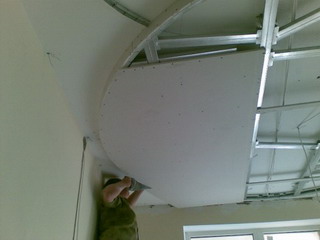

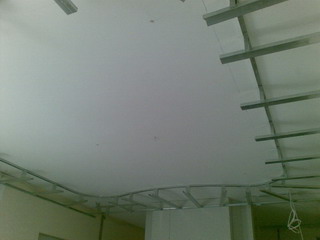

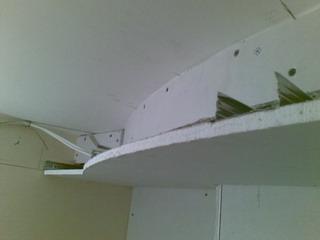

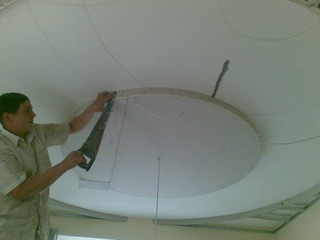

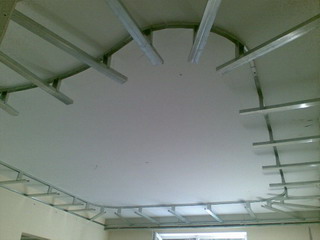

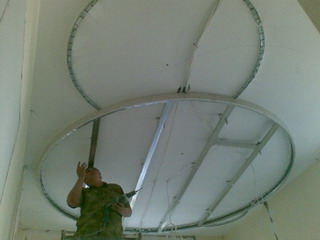

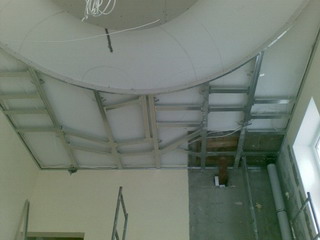

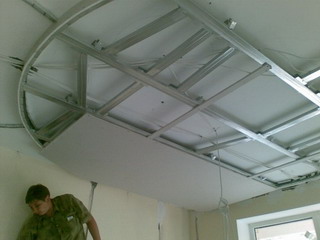

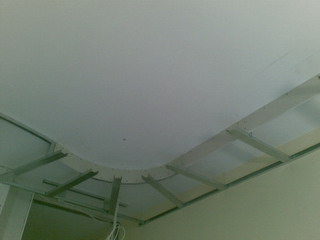

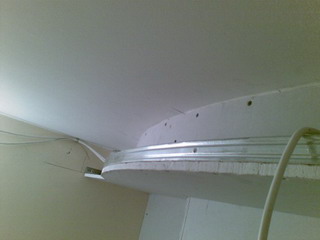

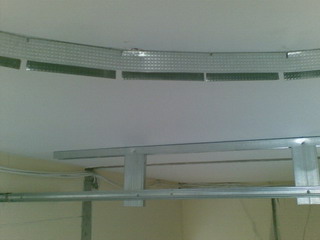

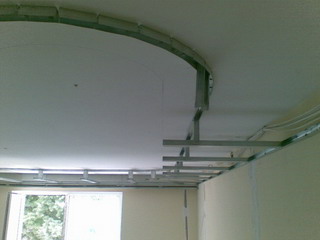

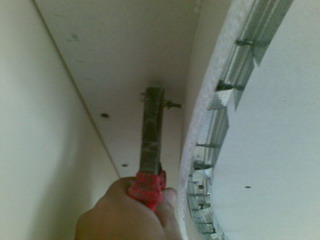

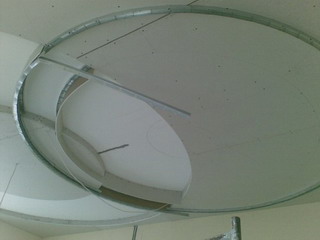

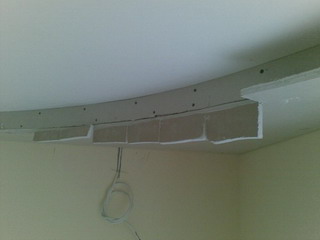

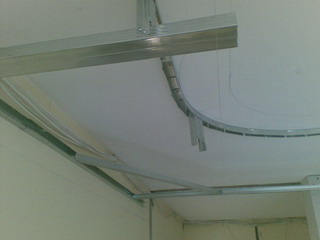

Монтаж потолка с изогнутыми элементами следует начинать с традиционных вывесок. При этом особое внимание следует уделить точности позиционирования, а также правильному оформлению мест установки осветительных приборов — любые отклонения и неточности обязательно подчеркнут игрой света и тени.

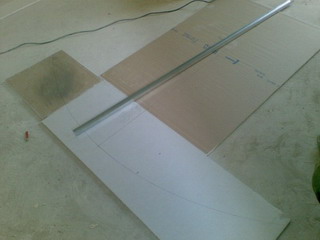

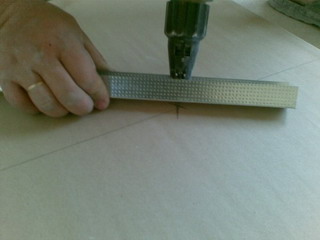

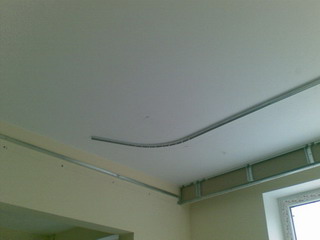

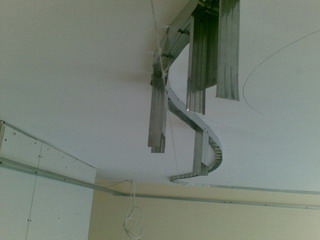

Затем из потолочного профиля готовят два одинаковых комплекта гнутых профилей. Для этого острыми ножницами по металлу делают пропилы через каждые 50-150 мм (в зависимости от радиуса кривизны). В этом случае следует соблюдать следующее правило: если конец изогнутого элемента вогнутый, делается прямой пропил, а если он выпуклый, необходимо делать не надрезы, а треугольные надрезы.

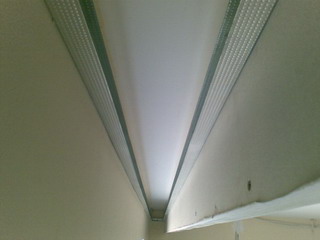

Устройство каркаса

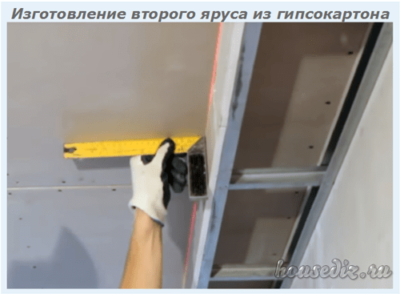

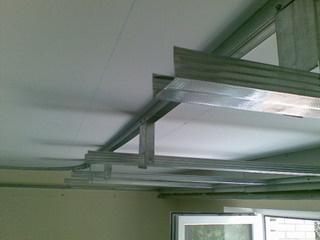

Самая распространенная конструкция для установки — это 2-х уровневый каркас, который устанавливается в больших и не очень больших помещениях с высотой потолка до 2,5 м. Главная особенность такой конструкции в том, что 2-й уровень она не находится на всю поверхность потолка, но в определенной части: в виде ящика 20х20 см по периметру комнаты или угловых вставок на противоположных сторонах комнаты, поэтому визуально никаких повреждений по высоте не ощущается. Часто встречаются потолки в 3 и более уровней, но высота помещения для их установки составляет не менее 3,5 метров.

Сборка конструкции для базового уровня:

• От угла с наименьшей высотой не менее 5 см от потолка проводят горизонтальную линию по всему периметру комнаты;
• По этой линии с помощью дюбелей устанавливается направляющий профиль UD;
• по ширине потолка перпендикулярно направляющим профилям проведены линии с шагом 50 см, по ним устанавливаются CD-профили стеллажа, они вставляются в планку UD, поэтому их размер равен 1 см меньше, чем на длину лески;
• Реечный профиль крепится к потолку с помощью подвеса и жука как «жучка», количество подвесов рассчитывается по формуле 1 шт. На каждые 50 см реечной планки, подвес крепится к потолку с помощью анкерный болт;
• Ребра жесткости крепятся перпендикулярно стойкам с шагом 40 см, соединяются с профилем с помощью «краба» и крепятся к потолку с помощью подвеса;
• Для завершения работы с базовым уровнем получившийся каркас обшивают листами гипсокартона.

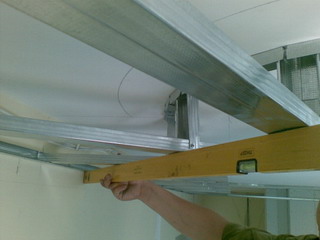

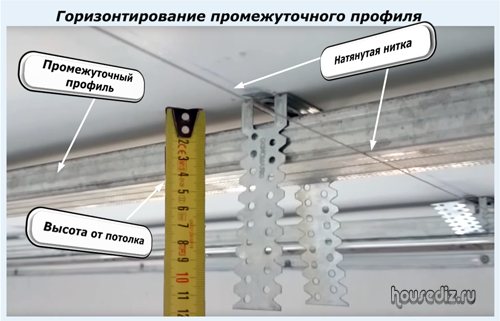

Проверить правильность положения рамы относительно горизонтали с помощью строительного уровня

Создание первого уровня

Базовый план потолка должен быть монолитным, а технология его изготовления аналогична одноуровневой конструкции, когда:

• делается разметка на стенах и бетонной плите;
• на него монтируется рама;
• все созданные полы закрываются листами гипсокартона.

Далее мы шаг за шагом рассмотрим каждый элемент.

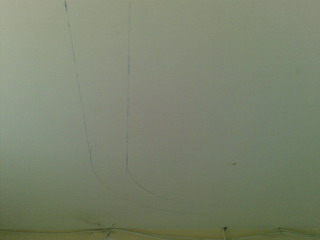

Разметка направляющих на стенах

Рисуем линии крепления направляющих профилей к стенам. Их удобно создавать с помощью лазерного уровня.

Хотя в одном помещении можно обойтись проверенным старомодным стилем с помощью гидравлического пузырькового уровня, карандаша, шнура для краски.

Определите самый нижний угол комнаты. Делаем на нем отметку под потолком на 5 ÷ 15 см, переносим его уровень на противоположный угол стены, делаем отметку и проводим линию через две отметки или протыкаем малярным шнуром.

Эту процедуру повторяем по кругу на каждой стене, проверяя совпадение точек разметки направляющих. Создайте идеальную горизонтальную плоскость.

Методика проведения параллельных линий по потолку для крепления профильных крючков не должна вызвать особых затруднений.

Разметка мест крепления подвесов для несущих КД и поперечных UD-профилей выполняется по разработанной схеме. Расстояние между несущими элементами выбирается 40 ÷ 60 см, а ширина ступеньки между подвесами — 50.

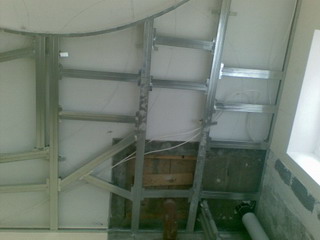

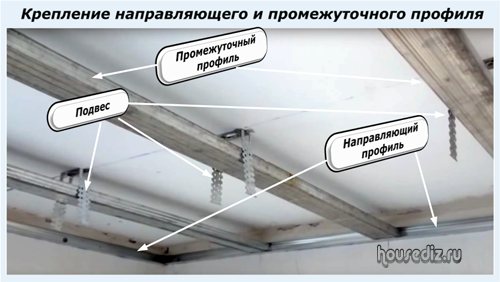

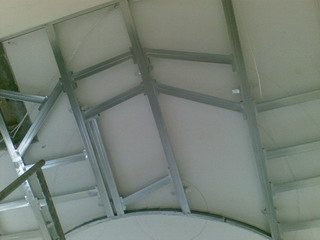

Установка обрешетки из профиля

Созданная несущая конструкция является основой подвесного потолка из гипсокартона. Несет всю нагрузку, особенно ответственно стоит подойти к ее креплению.

Последовательность выполнения работы

Технология монтажа обрешетки первого уровня следующая:

• на стену по размеченным линиям устанавливаются направляющие профили UD;

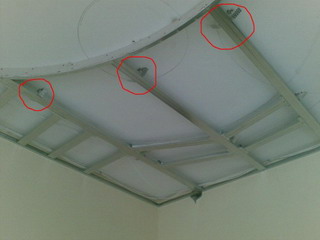

• в отмеченных знаками местах крепятся подвесы к потолку;
• несущие CD-профили вставляются в направляющие и надежно закрепляются на крючках;



• установить поперечные профили UD и закрепить их на несущих модулях с контролем линии горизонта создаваемой плоскости.



Особенности монтажа обрешетки

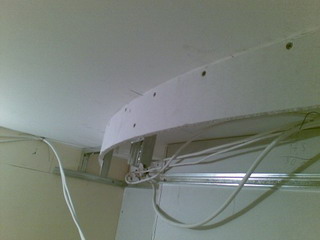

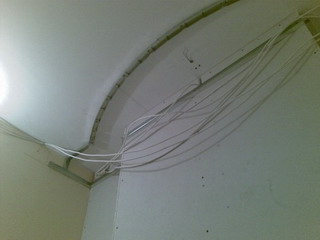

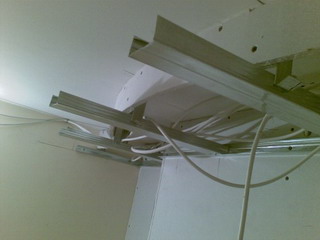

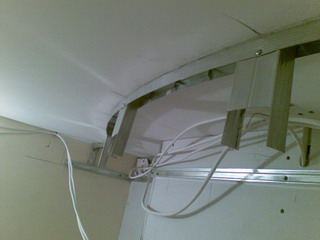

Учет электрической проводки

Для любого типа искусственного освещения потребуется проложить провода и кабели и надежно подключить их к светильникам. Способ размещения их магистралей следует учитывать при проектировании каркаса, а также дополнительно использовать гофру для защиты от механических повреждений. Свободные концы ниток следует освободить от нее с запасом 20 ÷ 30 см.

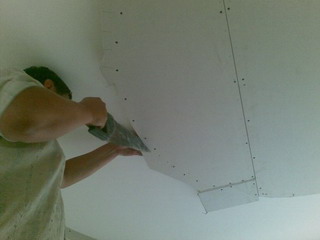

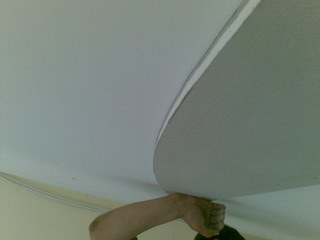

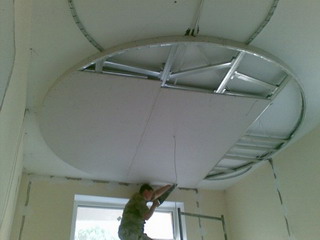

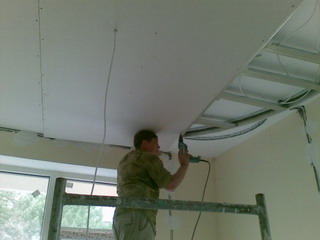

Монтаж листов гипсокартона

Самая большая проблема, с которой часто сталкиваются начинающие строители, — это проблема установки гипсокартона на каркас, расположенный на высоте. Есть два простых способа исправить это:

1. возьмите в руки лист и прикрутите его в нескольких местах к корпусу;
2. использовать реквизит из подручных материалов.

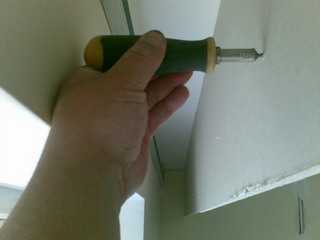

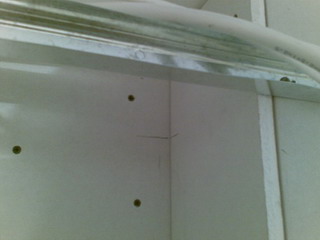

При креплении листов гипсокартона к обрешетке их крепят саморезами с шагом 40 ÷ 50 см.

Технология крепления листов гипсокартона к обрешетке может осуществляться по одному из принципов создания конструкции:

• жестко закрепленная схема потолка;
• или единственная плита, плавающая у стен.

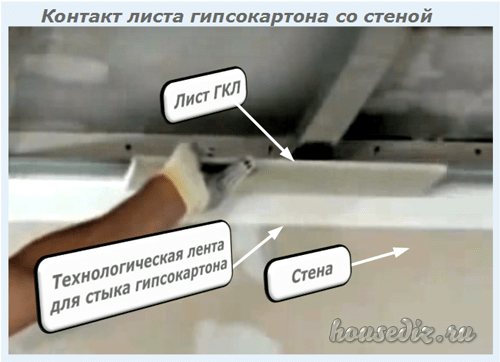

Для реализации второго способа используется технологический скотч, который приклеивается к стене. Исключает повреждение плит и образование трещин при вертикальных перемещениях.

От сплошного гипсокартонного потолка первого уровня можно отказаться, если обеспечить четкую горизонтальную плоскость бетонной плиты фундаментного перекрытия без дефектов. На него допускается установка последующих ярусов.

Нюансы составления проекта декоративного потолка

Разработать и создать оригинальный двухуровневый потолок из гипсокартона несложно. Реализовать идею на практике гораздо сложнее. Однако, благодаря современному строительному рынку, в продаже можно найти готовые потолочные конструкции, которые останется только закрепить на фундаментном основании.

Если эскиз выполнен по специальному проекту, то перед тем, как приступить к монтажу каркаса и его обшивки, стоит составить предварительный чертеж на бумаге, что облегчит разметку, а также расчет необходимого количество материалов и комплектующих. В этом случае возьмите за основу следующие моменты:

• высота помещения. Двухуровневые потолки отнимут от комнаты около 10 см в высоту. Для экономии места базовое основание выравнивается и на него монтируется второй уровень декоративного потолка;
• осветительные приборы. Расположение источников искусственного света продумывается еще на этапе проектирования. Благодаря правильному расположению устройств можно будет разграничить комнату на секции (зоны) разной функциональности или сосредоточиться на отдельных декоративных элементах;
• влажность. В помещениях с повышенной влажностью выполняется отделка гипсокартоном особого вида — влагостойким. Его листы имеют характерный зеленый оттенок и имеют соответствующую маркировку. Для кухни можно использовать обычный гипсокартон, обработанный минимум двумя слоями грунтовочного раствора.

Также нужно будет определиться с типом каркаса. Можно сделать металлический или деревянный каркас. Основание из деревянных балок обойдется дешевле, при этом материал имеет длительный срок службы и разные размеры.

Альтернативой дереву является металлический профиль, который легче по весу, выдерживает различные нагрузки и отличается гибкостью. Благодаря последнему свойству материала его часто используют для создания сложных криволинейных конструкций, так как он может принимать практически любую форму, в отличие от своих деревянных аналогов.

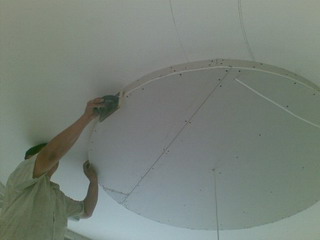

Установка гипсокартонных листов

Листы ГКЛ подшиваются так:

• Для удобного подъема и крепления гипсокартонного листа к каркасу требуется не менее двух человек. В противном случае существует реальный риск того, что пластина сломается. Даже опытные установщики редко берутся за эту работу самостоятельно. В тех случаях, когда это происходит, используются специальные Т-образные приспособления, напоминающие большие швабры.

• Для крепления гипсокартона обычно требуется около 60 саморезов. При вкручивании необходимо головки шурупов погрузить в поверхность листа, не разрывая бумагу. Чтобы не проверять каждый саморез в отдельности, удобнее использовать насадку с абажуром, фиксирующим уровень погружения колпачка.
• Чтобы сделать многоуровневый потолок, как правило, участки верхнего уровня не зашивают гипсокартонными плитами. Это экономит материал.

Монтаж второго уровня потолка

После того, как гипсокартонное покрытие первого уровня потолка закончено, пора заняться установкой второго уровня. Важным этапом здесь станет нанесение соответствующих знаков по аналогии с тем, что делали на бетонном основании потолка, только теперь на гипсокартоне и более точных габаритах. По нанесенным признакам фиксируется профиль, предназначенный для установки второго уровня.

Направляющий профиль УД-27, фиксируемый сбоку, позволит сделать люфт многоуровневого потолка минимальным, а сама конструкция потолка не такой громоздкой и громоздкой, с аккуратным внешним видом.

Это не значит, что процесс прикручивания такого профиля прост и удобен; его можно облегчить и ускорить, используя достаточную длину. Для этой же цели можно вырезать небольшие треугольники на нижней полке.

Схемы и эскизы двухуровневых потолков из гипсокартона

Знание того, что вы хотите видеть на потолке, в итоге значительно упростит расчет и работу с материалом.

Перед тем, как делать потолочные конструкции, проверьте, какие виды двухуровневых потолков из гипсокартона существуют.

Потолок из гипсокартона с подсветкой – способы монтажа

Первый способ заключается в устройстве второго уровня без монтажа первого. Используется, если у вас идеальная поверхность потолка. И лампу нужно поместить в рамку.

Схема устройства двухуровневого потолка из гипсокартона — способ первый

Подход такой же. Но светильники также устанавливаются сбоку от рамы.

Схема устройства двухуровневого потолка из гипсокартона — второй способ

Установка двух рам. Во втором из них вмонтированы светильники.

Схема устройства двухуровневого потолка из гипсокартона — третий способ

Подход к установке такой же. Но светильники также расположены по периметру второго уровня.

Схема устройства двухуровневого потолка из гипсокартона — четвертый способ

Похожий подход. А вот для габаритных огней вместо рамки предусмотрен полипропиленовый профиль, который шпаклевкой приклеивается к каркасу второго яруса.

Схема устройства двухуровневого потолка из гипсокартона — пятый способ

Используя один из представленных основных видов монтажа, вы легко сможете создать такие эскизы двухуровневого потолка, которые понравятся всем членам семьи.

Планирование и подготовка

На этом этапе следует продумать все работы и будущий дизайн, посмотреть в интернете картинки на требуемый «фото потолок» или «натяжной потолок», выбрать для себя подходящее решение. Также можно проявить фантазию, создать неповторимый дизайн.

По его мнению:

• создается рисунок;
• закуплены расходные материалы;
• инструменты и оборудование находятся в стадии подготовки.

Чертеж многоуровневой конструкции

Допустим, когда я оценивал потолок, мне понравилось фото с похожим дизайном.

Возьмем за основу, начнем реализовывать сначала с чертежа и схем, потом воплотим в жизнь в строительных материалах.

Рисунок — неотъемлемая часть работы, без которой невозможно создать красивую объемную фигуру. Его можно нарисовать в масштабе карандашом на бумаге или с помощью специальных компьютерных программ, например, доступного графического редактора Microsoft Visio.

Планирование несущей конструкции

Для создания правильного чертежа необходимо измерить горизонтальные размеры имеющейся комнаты с учетом формы будущего потолка с каскадами или подвесами.

Затем переносим размеры комнаты на белый лист бумаги в масштабе 1:10, когда длина потолка 4 метра будет занимать на бумаге 40 см, а шириной 3 м — 30. Разместите остальные композиции в получившемся прямоугольнике сделайте схему каждого уровня, обозначьте их разными оттенками или цветами.

На каждом подвесе (каскаде) отдельно рисуем схемы сборки профилей для крепления токарного станка, на которые в дальнейшем будут крепиться листы ГКЛ. Они помогут правильно рассчитать количество необходимого материала.

Многоуровневый потолок из гипсокартона — это тяжело. Его необходимо надежно защитить от обрушения. Основную нагрузку несет обрешетка, созданная профилями CD и UD. Обратите особое внимание на его установку.

Ширина ступеньки между профилями CD и UD выбирается в пределах 40 ÷ 60 см и зависит от типа гипсокартона. Чем он тяжелее, тем больше требуется структурных ячеек меньшего размера.

Учет освещения и электропроводки

При создании чертежа обратите внимание на расположение осветительных приборов, подумайте, как их закрепить на потолке. Они потребуют дополнительного места в созданном каркасе, подготовительных работ.

Тяжелую люстру нужно будет прикрепить к фундаментной бетонной плите стандартными методами.

Точечные светильники можно врезать прямо в лист гипсокартона, но для их расположения нужно будет предусмотреть место.

Ленточная подсветка небольшая и занимает меньше места.

Итоговый чертеж

С учетом вышеперечисленных рекомендаций получаем план многоуровневого потолка с обозначением на нем каждого уровня по размеру и высоте.

Инструменты и приспособления

Чтобы создать многоуровневый потолок своими руками, нужно иметь соответствующий набор инструментов, чтобы не отвлекаться от основного процесса. Поэтому перед началом работы желательно подготовить:

• простой карандаш и линейки разной длины;
• рулетка;
• строительная площадь;
• лазерный уровень для разметки горизонтальных плоскостей, хотя можно обойтись и обычным пузырчатым
• перфоратор для создания крепежа в бетонной плите;
• шуруповерт или обычная самодельная перфоратор;
• ножовка или ножницы по металлу;
• строительный резак и игольчатый валик;
• электрический или обычный лобзик;
• лестница — лестница.

Рекомендуем вам проанализировать, как вести безопасную работу с выбранным инструментом.

Строительство эстакад поможет снизить вероятность падения сверху. Они обладают большей устойчивостью, чем лестница, не требуют особых усилий для установки.

Материалы для изготовления потолка из гипсокартона

Для работы вам понадобятся:

• выбирать дизайн потолка из гипсокартона исходя из веса и свойств;
• подобрать и рассчитать типы профилей обрешетки для нее;
• определить конфигурацию подвесов и их количество;
• запаситесь шурупами, шурупами и дюбелями.

Как выбрать потолочный гипсокартон

Обычный лист ГКЛ в классическом варианте для многоуровневого потолка имеет размеры: ширина — 120 см, длина — 200, 250 или 300 см, толщина — 0,8, 1, 1,2 см. Они определяют общий вес подвесной конструкции.

Таблица, приведенная ниже, поможет вам его рассчитать.

Сравнительная оценка веса листов гипсокартона
Размер и площадь листа в метрах	Вес листа в килограммах при толщине в мм
12,5	9,5	6.0
1,2×3,0 = 3,6 кв. М	36	27	18
1,2×2,5 = 3,0 квадратных метра	29	22	16
1,2×2,0 = 2,4 квадратных метра	23	18	12

Вам также следует подумать об использовании водостойких сортов гипсокартона для ванной или огнестойкого потолка на кухне.

Выбор подвесного потолка вместо гипсокартона позволяет удвоить экономию за счет снижения общего веса конструкции и количества креплений, а также более низкой стоимости плит для потолка по сравнению со стеной.

Профили для обрешетки

Монтаж каркаса своими руками

Монтаж профилей для первого уровня

Каркас — это основа потолка, и поэтому они несут ответственность за установку. Во всемирной паутине есть множество видеороликов, в которых описан пошаговый процесс сборки сложных потолков своими руками. Посмотрев видео, вы сможете понять, как и в какой последовательности выполняется работа.

На фото показано изготовление каркаса.

Установка рамы

Работа по установке многоуровневого потолка выглядит следующим образом:

• Монтируется специальный направляющий профиль. Профили фиксируются дюбелями.
• Подвесы размещены.
• Профиль CD вставлен в регуляторы. Их крепление к подвесам происходит саморезами.
• Установлены перемычки.

Важно! В местах, где нужны ступени, профиль необходимо опустить на нужную высоту.

Изготовление последующих уровней

Все последующие уровни собраны по технологии 1 уровня:

• нарисовать профиль задуманной фигуры;
• монтируем каркас из направляющих, подшипников и поперечных профилей;
• застелить обрешетку листами гипсокартона.

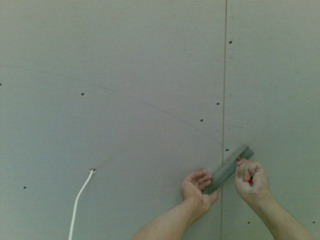

Разметка

Чертеж каждого последующего уровня необходимо правильно перенести на подвесную конструкцию, созданную с четко видимыми линиями в соответствии с лестницей. Осуществляется по рассмотренной ранее схеме.

Если возникают трудности с рисованием сложных форм, бумажные шаблоны изготавливаются с краями, армированными малярным скотчем. Они используются как шаблоны для разметки линий.

Монтаж каркаса

Отличие изготовления многоуровневой конструкции заключается в создании изгибов форм профильного каркаса. Их кривые создаются с помощью направляющего профиля UD. По его бокам через каждые 5 ÷ 7 см делаются надрезы для создания изогнутой плоскости, повторяющей рельеф следующего уровня.

На потолке рисуется искомая кривая, по которой устанавливаются созданные фигурные профили. Если по чертежу уровень отстоит от монтажной плоскости более чем на 10 см, то с направляющих спускается ряд подвесов, на которых закреплены нижняя опора, несущий профиль и ригели.

Особенностью многоуровневого рисунка является то, что невидимые участки, расположенные под замкнутыми плоскостями уровней, невозможно обшить гипсокартоном. Это позволит сэкономить материал и дополнительно укрепить конструкцию токарного станка в точках крепления последующих уровней.

Обшивка яруса листами ГКЛ

Технология повторяет работу с гипсокартоном первого уровня. Листы закрепляют саморезами так, чтобы швы располагались по центру профилей.

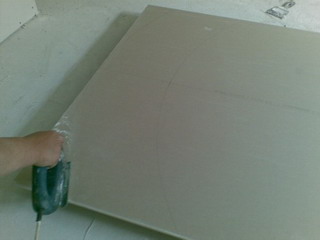

Создание криволинейных форм

Особенностью является изготовление фигурных изгибов. Для их разметки вам потребуются те же бумажные шаблоны, с помощью которых рисунок переносился на картонную рамку листа. По созданной линии лобзиком или строительным ножом вырезается задуманная фигура.

Как выгнуть лист ГКЛ

Если необходимо загнуть полосы гипсокартона, их обрабатывают штифтовым валиком, прокалывая бумажную основу, после чего смачивают водой. Через 15 ÷ 20 минут штукатурка впитает воду, и плита станет эластичной.

Если эффективность изгиба недостаточна, процесс пропитки повторяют. Подготовленный таким образом лист ГКЛ аккуратно фиксируется к каркасу несколькими шурупами. После полного высыхания обеспечивается окончательная фиксация.

Устройство периметра и монтаж скрытого карниза

Продолжая монтаж многоуровневого потолка, необходимо соединить периметр. Снова делаем необходимые разметки и внимательно следим, чтобы прикрученный к стене направляющий профиль УД-27 находился на одном уровне с профилем, прикрученным к первому уровню потолка. И снова здесь может пригодиться строительный уровень двухметровой длины, с его помощью отметки, сделанные с нижнего края направляющего профиля УД-27 второго уровня потолка, переносятся на углы помещения, затем с помощью малярной веревки прыгают линию, по которой будет фиксироваться направляющий профиль по периметру.

Особое внимание стоит уделить установке скрытого карниза, предназначенного для штор. На данном этапе необходимо произвести его.

Что это за рисунок? Карниз — это ниша в потолке. Его ширина 23 см, а глубина около 9 см.

Устройство ниши сделать не так-то просто, в основном из-за того, что обычным инструментом залезть в довольно узкие места очень проблематично. Есть два выхода из этой ситуации. В первом случае конструкцию можно предварительно смонтировать к полу, а затем закрепить на поверхности потолка. Кроме того, небольшая аккумуляторная отвертка поможет избежать хлопот с установкой.

При правильном расположении скрытая карнизная полка должна закрывать периметр второго яруса. Далее в предусмотренное место вставляется несущий профиль CD-60. Предварительно для этого проводится адекватная разметка подвесов с учетом расположения листов гипсокартона. Чтобы избежать появления трещин в будущем, следите за тем, чтобы швы листов не располагались по краю разметки и не являлись ее продолжением. Идеальным вариантом будет расположить листы таким образом, чтобы швы отходили от края изображения не менее чем на 5 см.

Выбор подсветки

В настоящее время при установке многоуровневых конструкций используются две основные группы устройств:

• Открытым. В эту категорию входят люстры и точечные светильники. С их установкой справится даже новичок, так как работа не представляет особой сложности и требует лишь правильного расчета мест. При выборе разновидности необходимо учитывать влияние на высоту потолков и вес. При значительной массе может потребоваться предварительная установка встроенных блоков или подвесов.
  Обустроить потолки с открытыми светильниками на порядок проще, чем установить скрытые светильники
• Скрытый. Сюда входят светодиодные и неоновые полосы. Их размещают в скрытых нишах и краях, но для фиксации требуются определенные навыки. С помощью таких изделий можно создать эффект «парящего» потолка или выделить уровни разными цветами.
  Скрытое освещение создается с помощью светодиодной ленты, которая спрятана в специально оборудованной нише или в приклеенной к раме полипропиленовой галтели

Разновидности можно применять отдельно или в сочетании друг с другом.

Внимание! Подключение разных типов подсветки производится по-разному, некоторые варианты требуют установки дополнительных компонентов.

Поэтапное ведение работ по оборудованию многоярусных подвесных потолков

Можно выбрать более простой вариант монтажа, сделав акцент на двух уровнях нового потолка. Однако при наличии достаточного опыта и помощников нельзя ограничивать полет дизайнерских идей. Достаточно разобраться в устройстве двухуровневого потолка с подсветкой, его конструкции и способах укладки листов гипсокартона.

Какие инструменты и расходные материалы потребуются для работы

Для работы вам понадобится обычный гипсокартон толщиной 8-9 мм. Для кухни и столовой, где высока вероятность повышенного уровня влажности, можно использовать влагостойкий гипсокартон. В качестве расходных материалов для устройства многоуровневой потолочной поверхности вам потребуются: алюминиевые или оцинкованные профили двух типов, потолок С-образный и направляющие — П-образные.Перемычки для сборки каркаса крабовые. Пружинные крючки используются для фиксации рамы.

Примечание: пружинные крючки были выбраны не случайно. Демпфирование компенсирует движения системы подвески и дополнительную динамическую нагрузку.

Дюбели используются для крепления подвесов в бетон, анкеры — для установки подвесов на первом уровне, собранные из гипсокартона. Листы гипсокартона крепятся к направляющим саморезами.

Что касается отделки, то здесь вам также понадобится шпатлевка, фугенфюллер, серпяка, демпферная лента.

Создать двухуровневый потолок вам помогут следующие инструменты:

• отвертка;
• перфоратор или перфоратор;
• болгарка или ножовка по металлу;
• монтажный нож;
• рулетка и уровень.

Некоторым декоративным элементам для завершения работы потребуются внутренние точечные светильники или светодиодные ленты.

Примечание: галогенные или светодиодные лампы следует использовать для декоративного освещения или для создания основных источников искусственного освещения. Эти светильники не обладают сильным нагревом, характерным для обычных ламп накаливания.

Подготовительные работы

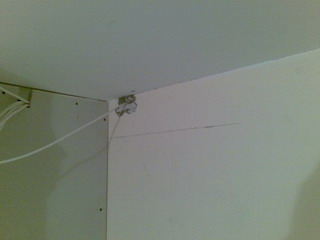

Прежде чем приступить к установке каркаса, необходимо обустроить электропроводку, другие коммуникационные и вентиляционные линии. Для большего удобства сразу необходимо указать расположение распределительной коробки, указать места установки светильников первого уровня. Поверхность бетонного пола очищается от мусора и пыли, старая штукатурка удаляется в случае неудовлетворительных условий. Двухуровневый потолок сам по себе уже является тяжелой конструкцией, поэтому, если на гипсокартон с тыльной стороны налить старую штукатурку, может случиться так, что подвесная конструкция не выдержит лишнего веса и рухнет.

Помимо потолка, в подготовке требуют и стены. Выравнивают верхние края стен в полуметре от поверхности потолка. К работе с потолками следует приступать только после завершения работ в других частях комнаты. На этом этапе важно принять окончательное решение, какой будет первый уровень — бетонная или гипсокартонная облицовка.

Далее следуют работы по знакомой и понятной схеме, аналогично установке одноуровневой потолочной поверхности.

Разметка поверхности

К этому этапу работы нужно подойти ответственно. Крайне важно, чтобы разметка получилась ровной, так как от этого зависит дальнейший внешний вид многоуровневого потолка. Сначала на стенах комнаты уровнем отмечается высота размещения всех уровней конструкции. Пространства между потолком и новым уровнем должно быть достаточно для удобного размещения встроенных светильников.

Разметка наносится на потолок с углублением 60 см. Линии разметки должны быть абсолютно параллельны друг другу. По ним будут прикреплены направляющие первого уровня потолка. Второй уровень сооружения обозначен указателями либо на предыдущем, либо на самом основном этаже. Все зависит от выбранного дизайна.

Если вы планируете делать потолок с арочными элементами, используйте веревку или полосу с отверстиями. В одно из отверстий вставляется саморез или дюбель, а во второе — карандаш. Саморез устанавливается в центр намеченного круга и карандашом рисуется дуга. Разметить сложные конструкции удобнее с помощью шаблонов, распечатанных на принтере.

Материалы для потолка из гипсокартона

Этот выбор необходим для того, чтобы можно было рассчитать и точно знать, что покупать, как выглядит тот или иной предмет и для каких целей он используется. Надеемся, что благодаря такому подробному описанию вы не купите лишнего и сэкономите деньги и нервы.

Гипсокартон.

Как правило, используется потолок из гипсокартона. Его толщина 9,5 мм.

Для второго уровня, в котором отсутствуют светильники и боковые стенки, можно использовать арочный гипсокартон. Его толщина 6 мм.

UD профиль

CD профиль

Разъем для компакт-дисков

Предназначен для соединения двух CD-профилей.

Прямой подвес к потолку или ES — кронштейн Прямой подвес к потолку или ES — кронштейн.

По нему профиль крепится к потолку.

Пружинная подвеска

Применяется, если длины прямого подвеса недостаточно для установки. То есть второй уровень потолка опущен слишком низко.

Дуплексный разъем

Для связывания профилей CD на разных уровнях.

Совет. Во время установки постарайтесь уменьшить количество расширений этого типа профиля.

Краб из гипсокартона

Предназначен для соединения профилей CD на одном уровне.

Соединитель углового профиля

Его предназначение — соединить профиль CD перпендикулярно и на одном уровне.

Саморез для дюбелей для крепления профилей

Анкер клиновой для крепления профилей.

Выбор зависит от материала, из которого сделаны стены и потолок.

Саморез для крепления листов гипсокартона .

Саморез «блоха» Саморезы по металлу 3,5 х 9,5 мм. — «Блоха».

Лента серпянка (самоклеющаяся)

Для проклейки швов или флизелиновых материалов проклеить весь потолок.

Шпаклевка для заделки швов и стыков .

Встраиваемые светильники (потолочные, точечные, галогенные или светодиодные).

Совет. Электромонтаж светильников начинается до начала облицовки гипсокартоном.

Как правильно сделать своими руками многоуровневый потолок из гипсокартона, фото

Эскиз должен отражать все детали помещения, так как от этого зависит будущая форма потолочного покрытия. При составлении плана важно соблюдать масштаб. Когда следующий уровень подвесного потолка примыкает к стенам, направляющий профиль необходимо закрепить по окружности.

• Монтируется специальный направляющий профиль. Профили фиксируются дюбелями.
• Подвесы размещены.
• Профиль CD вставлен в регуляторы. Их крепление к подвесам происходит саморезами.
• Установлены перемычки.

Ориентацию устройства профиля по окружности следует обозначить сплошной линией. В стене просверливаются отверстия с шагом 20-30 см для крепления регулировочного профиля. В отверстиях фиксируются дюбели, в которых фиксируются направляющие профили саморезами.

Возведение сложной облицовки потолка невозможно без проекта, так как он позволяет взвесить все за и против и то, как потолок впишется в интерьер комнаты. Он успешно используется в строительстве и отделке уже более 100 лет, но только сегодня достиг своего пика. Причина столь позднего обращения к очень удобному и недорогому отделочному материалу кроется в поверхности: активное развитие всей отрасли — и, как следствие, отличное предложение на рынке, позволяющее выбирать гипсокартонные панели самого высокого качества характеристики и требуемые цвета. Первое действие, которое нужно выполнить, — это правильно разметить комнату, чтобы в будущем можно было построить единый и надежный каркас для двухуровневого потолка.

Для этого вам понадобится карандаш, малярная проволока и лазерный уровень. Если вы решили сделать двухуровневый потолок из гипсокартона своими руками, то на этом этапе у вас уже должен быть залитый проект с четкой разметкой уровней. Все, что вам нужно сделать, это перенести идеи с бумаги на черновой потолок. Гипсокартон — универсальный материал, который можно использовать не только для изготовления межкомнатных перегородок и выравнивания стен, но и для устройства многоуровневого потолка.

Многоуровневый потолок из гипсокартона своими руками сделать совсем не сложно, но такая конструкция имеет свои недостатки и положительные качества, с которыми необходимо ознакомиться, прежде чем делать выбор в пользу гипсокартона в качестве потолочного материала. Непосредственное изготовление многоуровневого потолка начинается со строительства токарного станка из металлических профилей. Каркас нужен для идеально ровного крепления листов гипсокартона к шероховатой поверхности, поэтому необходимо установить профиль одинаковой толщины по всей площади.

• Классический потолок с преобладанием прямых линий — устанавливается не намного сложнее одноуровневых конструкций;
• Более современный дизайн с преобладанием изогнутых линий.
• По центру остаётся оштукатуренный бетонный пол, то есть он нулевой;
• Сам потолок относительно нуля будет понижен на 120 мм;
• В конструкции предусмотрена осветительная консоль по всему внутреннему периметру;
• В конструкции предусмотрена ниша для размещения рамок;
• Борта по всему периметру шириной 600 мм;
• Глубина ниши 250 мм;
• Диаметр декоративных пазов выбирается исходя из эстетических предпочтений.

Многоуровневый потолок из гипсокартона

К тому же можно постоянно играть с дизайном интерьера, ведь иногда потолки из гипсокартона можно окрасить, тем самым изменив атмосферу помещения. Не стоит забывать и о декоративном освещении — в вечернее время оно очень хорошо впишется в общую атмосферу. В заключение стоит отметить, что многоуровневые потолки из гипсокартона, цена на которые варьируется в зависимости от объема работ, могут быть установлены в любая комната.

Для небольших помещений стоимость около 20000 руб. Что касается подсветки, необходимо совместить дополнительные элементы с основным освещением. Такой вариант красиво смотрится и придает дизайну особую роскошь. Кстати, покрывать потолок несколькими профилями в одном месте совсем не обязательно. Можно немного поэкспериментировать с дизайном, оставляя раму местами непокрытой.

При наличии подсветки в больших помещениях такой вариант будет хорошо смотреться. Вопреки всем стереотипам: девушка с редким генетическим заболеванием покоряет мир моды Эту девушку зовут Мелани Гайдос, и она быстро ворвалась в мир моды, шокируя, вдохновляя и разрушая глупые стереотипы.

Как сделать многоуровневый потолок из гипсокартона: подготовительный этап и монтаж

При кажущейся сложности многоуровневого потолка сделать его своими руками довольно просто. Главное, во время работы соблюдать все правила и действовать в определенной последовательности. После изготовления и крепления каркаса можно переходить к креплению листов до первого уровня. Рекомендуется посмотреть, как осуществляется монтаж многоуровневых потолков из гипсокартона — видео вы найдете на нашем сайте.

Тем, кто не знает, как сделать многоуровневый потолок из гипсокартона, рекомендуем прочитать эту статью. Вы поймете, что не все так сложно, как многим может показаться. Рассчитав необходимое количество материала и закупив его, необходимо в обязательном порядке подготовить потолок к работе (см.

Многоуровневые натяжные потолки своими руками — красота поверхности и прочная конструкция). Следует учесть, что натяжной потолок будет немного ниже уровня основного. Если уровней больше, каждый последующий прикрепляется ниже предыдущего. По стенам делаются разметки с учетом того, что между ярусами будут светильники.

Таким образом, расстояние должно позволять размещение (см. Многоуровневые потолки — Практическая эстетика в доме). Конечно, мы привели пример довольно простой модели потолка.

Так легче представить себе рабочий процесс. Не бойтесь и верьте, что работа будет сложной и долгой. Полностью все работы может выполнить один человек, даже не имеющий специальных навыков в строительстве.
