Подвесы для гипсокартона: размеры и виды подвесов

Содержание

Прямой подвес

Прямой крюк для гипсокартона в виде металлической пластины из оцинкованной стали с перфорацией и вырезами — наиболее распространенный вид продукции. Несмотря на небольшую толщину (0,6-0,8 мм), он довольно прочный. Также используются армированные кронштейны толщиной 1 мм и длиной от 0,2 м до 0,5 м, применяемые для выравнивания обвалившихся стен с большим перепадом уровней, при прокладке коммуникаций за фальш-стенами или с большой толщиной утеплителя.

Помимо виброподвесов, интегрированных в эластичный резиновый элемент, исключающий контакт между основанием и профилем, что значительно снижает передачу структурного шума на раму. Их применяют, когда требуется качественная звукоизоляция конструкции.

Монтажники часто присоединяют короткие крючки и чаще закрепляют их, чтобы увеличить несущую способность. Но снижения цены в этом случае не происходит.

  • Крючки для гипсокартона крепятся к стене или потолку дюбелями или шурупами в 2 или 3 точках, после чего изгибаются и принимают форму буквы U. Тип крепления зависит от материала опорной поверхности.
  • Профиль крепится к подвесам с помощью небольших саморезов по металлу с плоской головкой («жучок»). В результате под каркасом образуется небольшой зазор, куда прокладываются коммуникации, тепло- или звукоизоляция, кабели, розетки, выключатели и светильники.

Подвесы позволяют создавать зазор до 12 см, а укороченные изделия — не более 7,5 см.

Для стен размер полости зависит от толщины изоляционных или звукоизоляционных панелей, которая составляет около 5 см, их также можно использовать на потолке, но необходимо учитывать и размеры встроенных светильников. Для них остается запас до 10-12,5 см, что связано не только с их размерами, но и с необходимостью отвода выделяемого тепла, например, от галогенных ламп.

Технические характеристики

Подвес для гипсокартонного профиля имеет определенные характеристики, по которым можно спланировать габариты конструкции, а также другие детали. Например, высота прямого подвеса составляет 75 мм или 125 мм. Исходя из этого параметра, можно заранее узнать, какое может быть максимальное расстояние от стены до гипсокартона. Это необходимо для того, чтобы правильно спланировать разводку коммуникационных систем и добиться тепловой или звукоизоляции.

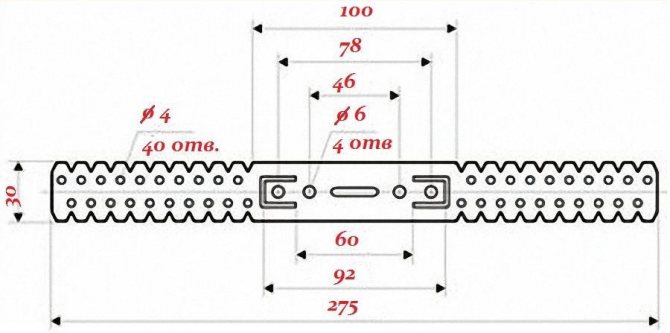

Прямой подвес для гипсокартона и его размеры

Не бойтесь, что опора не выдержит вес каркаса с гипсокартоном. Хотя обычный лист весит более 20 кг, и рама также не делает его легче, подвеске такая нагрузка не страшна.

Максимально возможная нагрузка на различные типы подвески:

  • прямая — 40 кг;
  • вибрационная подвеска — 56 кг (есть экземпляры, выдерживающие не более 12 кг);
  • раздвижной — 25 кг;
  • нониус — 40 кг;
  • якорь — 25 кг.

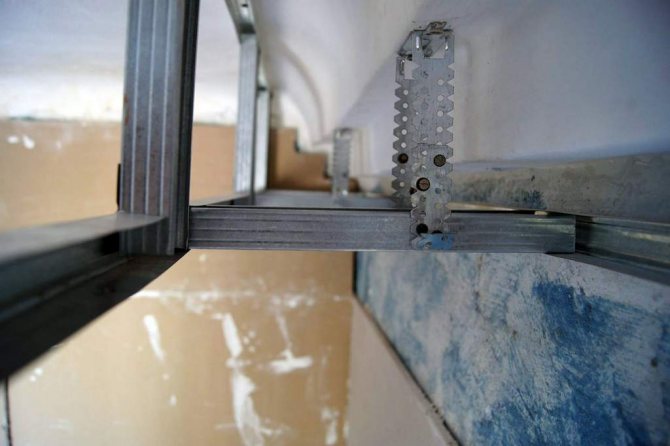

Крепление

Просверлите в стене или потолке отверстия под крепеж.

Важно! Для потолка подходят только металлические дюбеля или анкеры, так как пластиковые растягиваются под действием постоянной нагрузки.

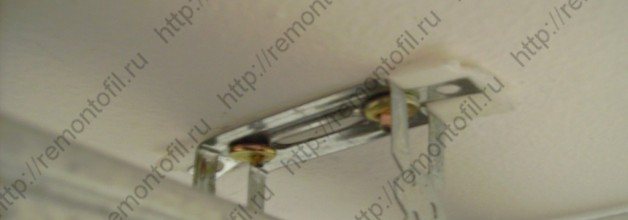

  • Кронштейны прикрепляют к стене или потолку, после чего стороны загибают под прямым углом.
  • Затем профили устанавливаются в одной плоскости и уровне.
  • Выступающие «ушки» загнуты по бокам.

При низких потолках листы рекомендуется приклеивать к потолку специальной шпатлевкой или смесью гипса, разведенного водой с костным клеем на 2.

Типы подвесов и их описание

Теперь я подробно расскажу о каждом виде продукта и опишу его преимущества. Просто прочтите информацию и выберите лучшее решение для своего потолка. Все варианты прошли полевые испытания и доказали свою надежность.

Тип 1 – подвес прямой

Это самый распространенный и популярный вариант, который используется практически в любом строительстве из гипсокартона. Продукт имеет следующие особенности:

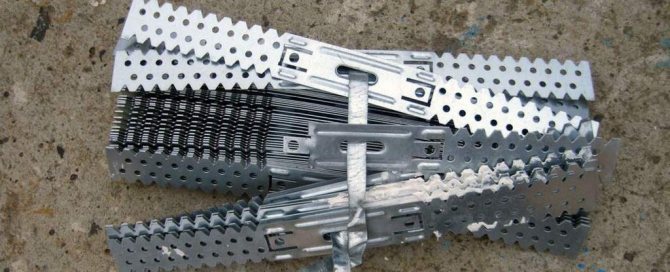

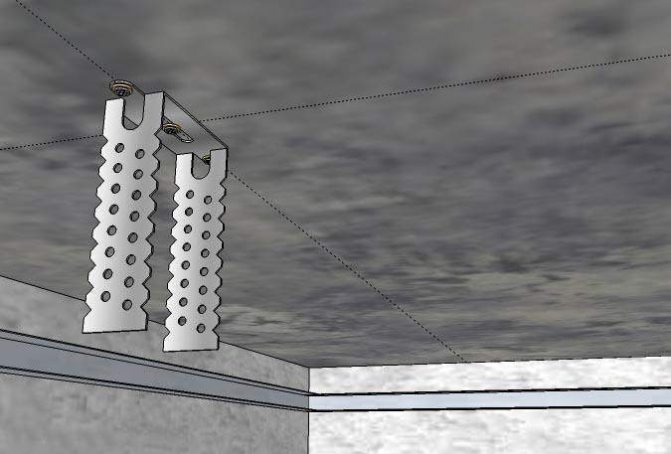

Так выглядит классический вариант прямой подвески

  • Общая длина изделий составляет 300 мм, а ширина — 30 мм, такая конфигурация не случайна и специально разработана для гипсокартонного профиля 60×27 мм;
  • Продукция изготавливается из стального оцинкованного листа толщиной от 0,4 до 1 мм. От себя скажу, что стоит выбирать стальные варианты толщиной 0,6 мм, так как они обладают высокой жесткостью и надежно удержат конструкцию. Также обратите внимание на качество электролитического покрытия — на поверхности не должно быть необработанных участков и других дефектов;
  • Если необходимо закрепить конструкцию на большом расстоянии от потолка, то можно использовать крючки удлиненной формы. Существуют специальные варианты, длина которых может достигать 520 мм. Часто они изготавливаются на заказ и имеют довольно высокую стоимость, но если есть необходимость значительно снизить уровень потолка, то можно использовать именно это решение;


Специальные варианты подвеса позволяют монтировать раму на большом расстоянии от основания

  • Крючки фиксируются через два отверстия посередине, а элементы крепятся к профилю саморезами. Все достаточно просто и в то же время очень надежно, главное правильно расположить узлы и надежно закрепить их. Расстояние между подвесами на потолке не должно быть более 600 мм, именно с этой ступенькой они встречаются чаще всего;

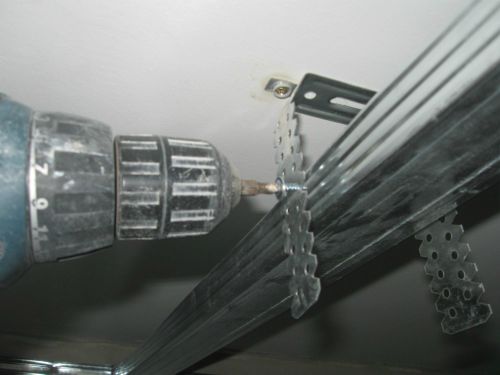

Работа простая, поэтому подвесы так популярны у тех, кто делает работу своими руками

Подводя итог всему вышесказанному, можно сделать вывод, что этот вариант отлично подходит для стандартных ситуаций, когда нет необходимости значительно опускать конструкцию, а потолок не представляет особой сложности.

Еще один огромный плюс — доступная цена, стандартные варианты стоят от 5 до 8 рублей в зависимости от производителя и толщины металла, из которого сделана подвеска.

Тип 2 – подвес анкерный для профиля ПП

Если вам нужна регулируемая потолочная подвеска, этот вариант может вам пригодиться. Он сильно отличается от описанного выше:

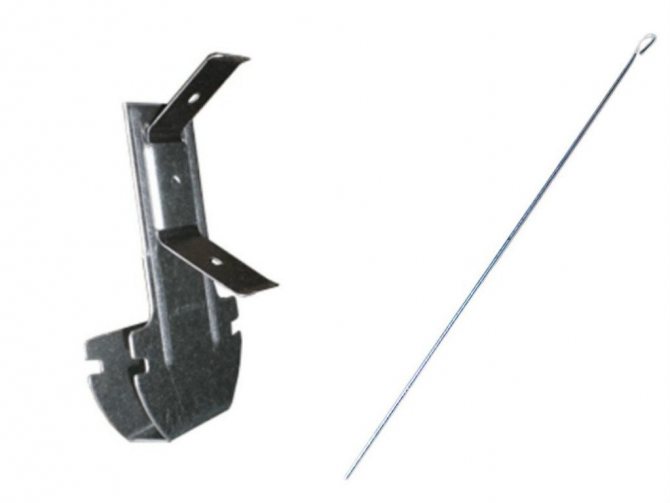

Структура состоит из этих компонентов

  • Основным элементом изделия является крепежная деталь, на которой выполнены пазы, чтобы его можно было вставить в выступы основного профиля и надежно удерживать в них без какого-либо крепления. Вверху подвески находится пружинный зажим для шпильки, благодаря которому можно регулировать положение агрегата, при сжатии пластин подвеску можно перемещать вверх и вниз, а при их отпускании она будет закреплен безопасным способом в нужное место;

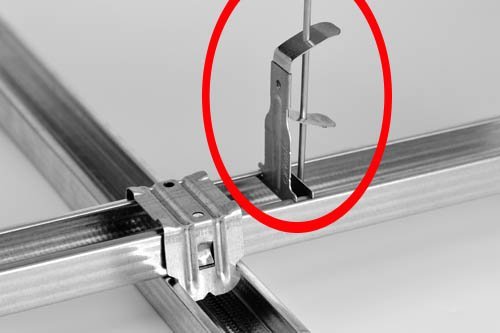

Благодаря форме конструкции подвеска держится плотно без саморезов

  • Второй компонент — штанга подвески, это изделие из стальной проволоки диаметром 4 мм с проушиной вверху для крепления элемента к потолку. Стержень вставляется в зажим и устанавливается на желаемом уровне. Длина изделий может варьироваться от 350 до 1500 мм, необходимо подбирать конкретный вариант исходя из характеристик объекта;

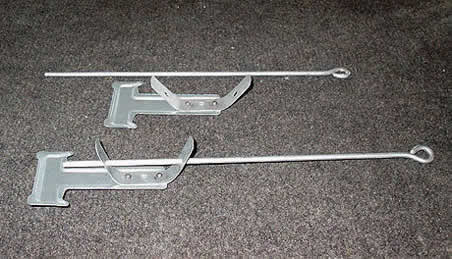

собрать конструкцию очень просто

  • Изделия должны быть из стали толщиной не менее 0,7 мм, их конфигурация может отличаться от производителя к производителю. Лично я использую продукцию марок Knauf и «Металлист», она зарекомендовала себя положительно;

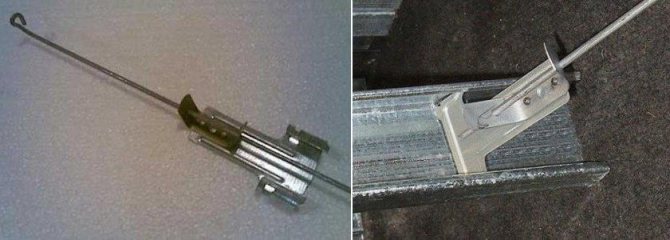

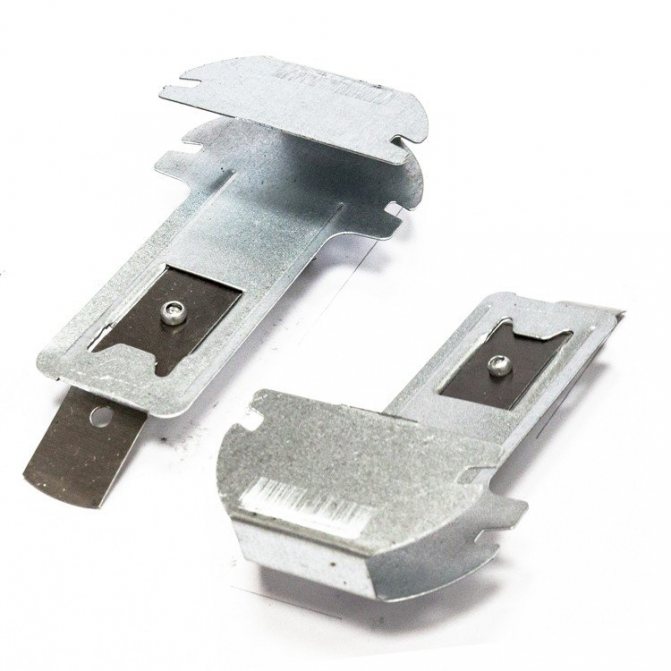

Так выглядит анкерная подвеска

  • Стоимость изделия складывается из двух частей: цены на подвеску (около 11-13 рублей) и цены на тягу (подбирается индивидуально и стоит от 5 до 20 рублей в зависимости от длины). Как видите, этот вариант дороже предыдущего, но и не самый дорогой;
  • Крепление этими крючками происходит следующим образом: сначала отмечается расположение элементов, они располагаются по профилю на расстоянии 60 см друг от друга. Затем необходимо просверлить отверстия диаметром 6 мм и глубиной 50 мм. В отверстия вставляются специальные потолочные анкеры 6х60, которые представляют собой крепежный элемент с проушиной для подвесной штанги;


Так выглядит потолочный анкер

  • При установке анкеров навешивают стержни с крючками, после чего их вставляют в профили, и опору потолочного подвеса регулируют до нужного уровня. Получился примерно такой же дизайн, как на фото, здесь важно все выставить по уровню.
Читать:  Огнестойкость гипсокартона: особенности и недостатки

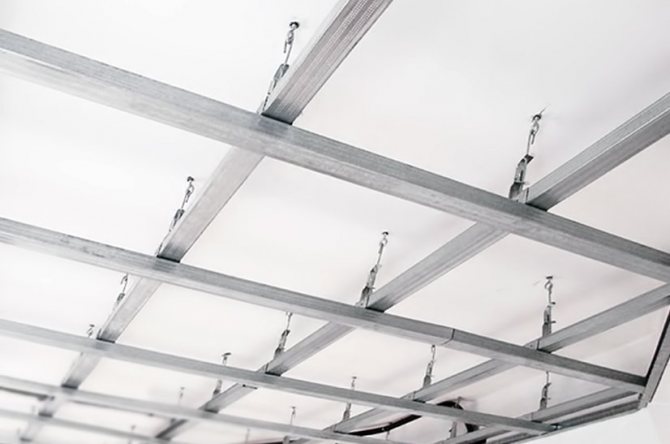

Подвесные потолочные конструкции такого типа достаточно надежны, каждая подвеска выдерживает около 20 кг

Тип 3 – виброподвесы для потолка

Такой вид изделия как виброподвес для потолка имеет ряд особенностей:

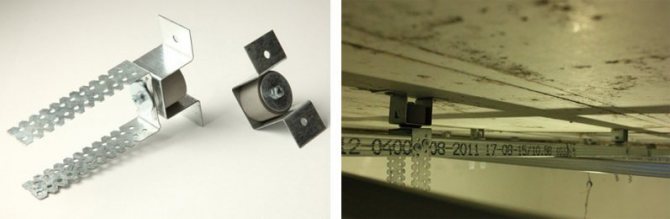

Этот вариант используется там, где необходимо улучшить показатели звукоизоляции

  • Продукция предназначена для снижения шума в окружающей среде, а в конструкции всегда присутствует антивибрационный элемент, который может иметь различные конфигурации;
  • Стоимость такого типа подвески очень высока, поэтому использовать их без надобности не стоит;
  • Для получения наилучшего результата недостаточно использовать только подвесы, необходимо изолировать каркас и пространство под конструкцией.

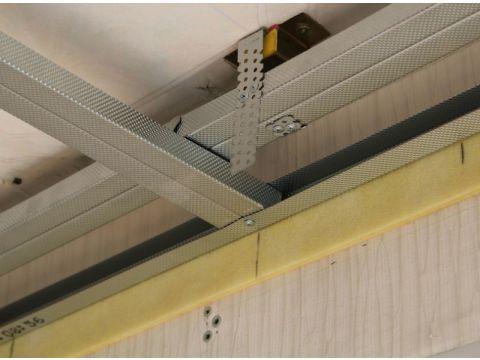

Для максимальной эффективности вибрационные подвески следует использовать в сочетании с другими материалами

Мы охватываем основные варианты продуктов, я бы разделил их все на 4 типа, хотя я думаю, что вы можете найти много других менее известных вариантов на рынке.


Вот основные виды вибрационных подвесок

Тип вещи Характеристики проекта
Стандартная вибрационная подвеска Самый простой и дешевый вариант, который часто используется в частном секторе. По размерам потолочный виброподвес аналогичен размерам обычных вариантов, его главное отличие — наличие антивибрационного элемента, который располагается между потолком и самим креплением и снижает вибрации, исходящие от конструкции. Цена на такую ​​продукцию около 90 рублей за штуку
Вибрационная подвеска с полиуретановой платформой Более качественный и надежный вариант, представляющий собой демпфирующий подшипник с прикрепленным крепежом, как в обычном прямом подвесе. Этот тип отличается высокими звукоизоляционными характеристиками и используется в зданиях и общественных сооружениях, где уровень шума высок и его необходимо устранять. Стоимость такой продукции начинается от 250 рублей
Съемная вибрационная платформа Этот тип представляет собой конструкцию, в которой кронштейн с монтажной площадкой соединен с подвеской через антивибрационный элемент. Достоинством такого решения является возможность крепления подвесов разной длины, т.е можно преобразовать стандартные опоры в звукоизоляционные. Стоимость варьируется от 300 до 400 рублей
Антивибрационные опоры Этот вариант отличается от всех предыдущих и относится к категории профессиональных крепежей. В отличие от всех описанных выше вариантов, конструкция состоит из узла крепления типа анкерного подвеса и резьбовой части сверху, в которую вкручивается шпилька М6.
То есть опора вставляется в пазы профиля, но для надежности есть боковые проушины для саморезов, а соединение с потолком производится шпилькой. Стоимость около 350 рублей

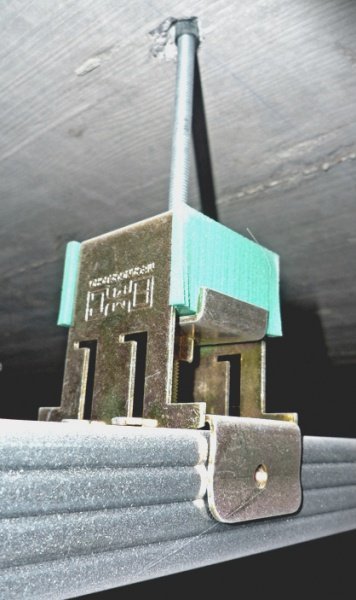

Такой крепеж и вибрации хорошо гасят и выдерживают высокие нагрузки

Для частного сектора вполне достаточно самого простого варианта, он подходит по жилищным условиям и стоит в разы дешевле остальных.

Тип 4 нониус-подвес

Этот вариант мало знаком как разработчикам, так и профессиональным специалистам, между тем с его помощью можно очень надежно отремонтировать сложные потолочные конструкции. Изделие состоит из следующих частей:

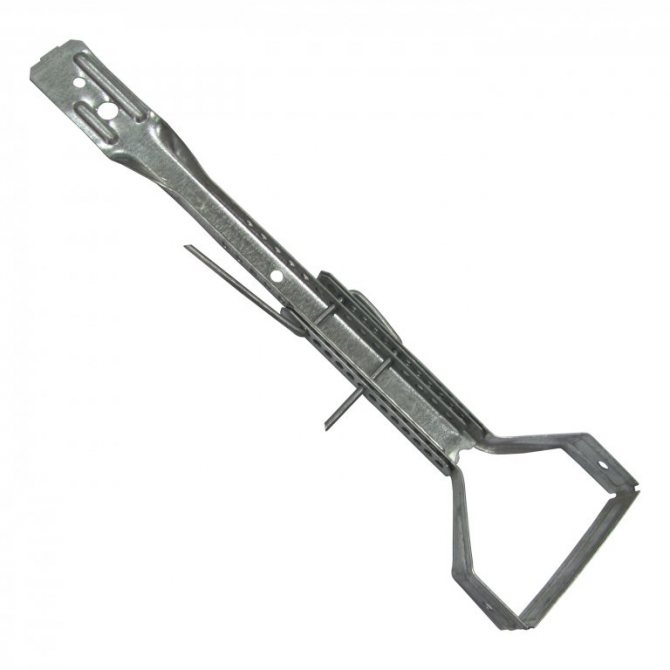

Так выглядит собранное изделие

  • Нижняя часть нужна для фиксации конструкции на профиле, она может быть выполнена в виде фиксатора или это может быть застежка с выступами для пазов в профиле. В верхней части имеется множество отверстий, необходимых для выставления конструкции в нужном положении;

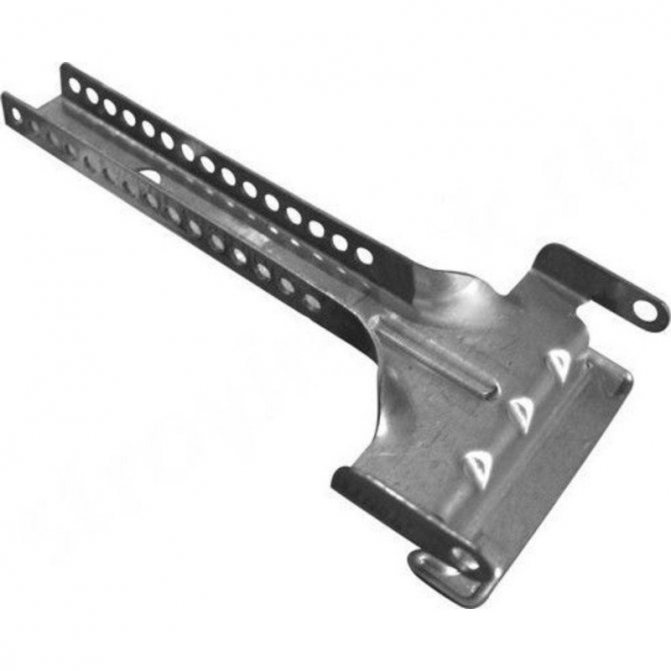

Нижняя часть служит для крепления к профилю

  • Верхняя часть нужна для крепления нониусного подвеса к потолку, для этого делается петелька. Сам элемент представляет собой доску с множеством отверстий для точной установки уровня потолочной конструкции. Длина может быть разной, чаще всего от 400 мм до одного метра;

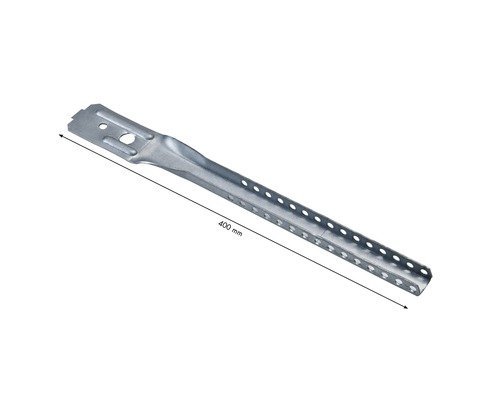

Вот как выглядит верх

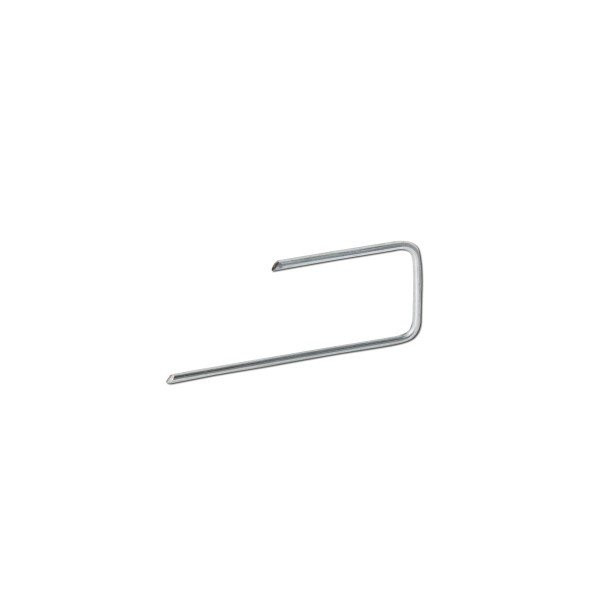

  • Третий важный элемент — струбцины или фиксирующий кронштейн, эти изделия нужны для фиксации всей конструкции в определенном положении. Их конструкция может отличаться в зависимости от производителя.


Кронштейн нужен для крепления нониусной подвески

Что касается рабочего процесса, инструкции по использованию этой опции следующие:

Схема установки не сложная

  • Для начала нужно разметить расположение опор на потолке, они располагаются с шагом 60 см по каждому профилю;
  • Далее необходимо просверлить отверстия по размеру дюбелей, после чего берется верхняя часть подвеса, загибается ее проушина и через отверстие этот элемент крепится к потолку;
  • Затем нужно вставить нижнюю часть в профиль, установить уровень потолка и закрепить конструкцию одним или двумя кронштейнами. Результат работы показан на фото ниже, все просто и надежно;

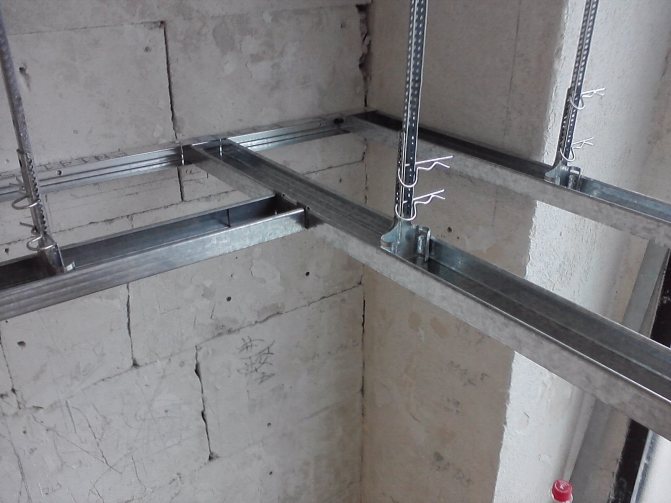

Так фиксируется конструкция

  • Если есть проушины крепления, закручиваются саморезы, делать это нужно только после того, как каркас потолка будет полностью обнажен.

Стоимость конструкции складывается из трех составляющих: нижняя часть будет стоить 30-35 рублей, верхняя часть в зависимости от длины будет стоить 25-50 рублей, а кронштейн — около 10 рублей. Один элемент может выдержать до 40 кг.

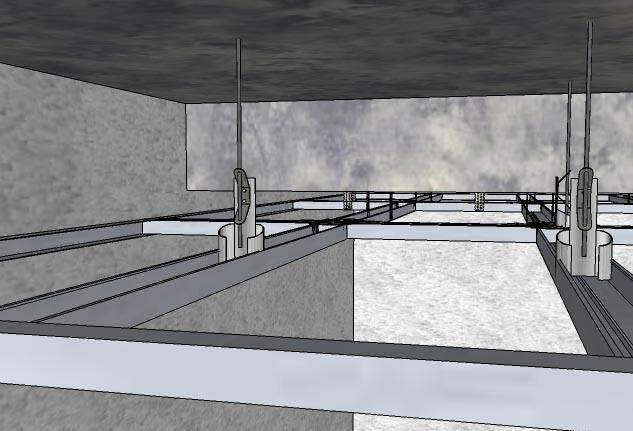

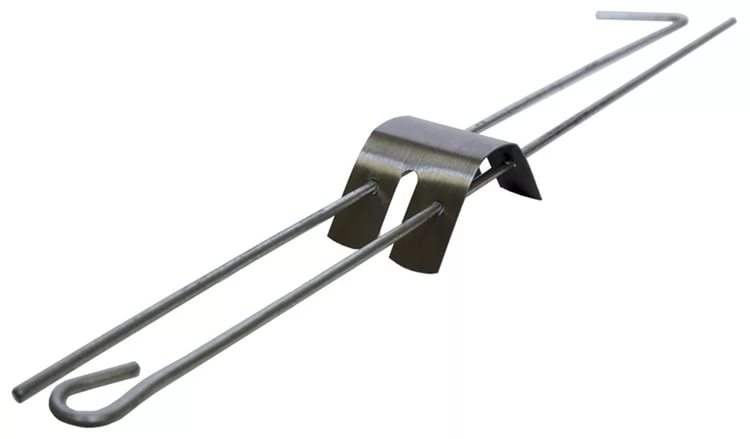

Подвес с тягой

Иногда возникает необходимость опустить потолок до 0,5 м. Причин может быть несколько:

  • прокладка коммуникаций;
  • монтаж вентиляционного канала;
  • установка многоуровневого потолка.

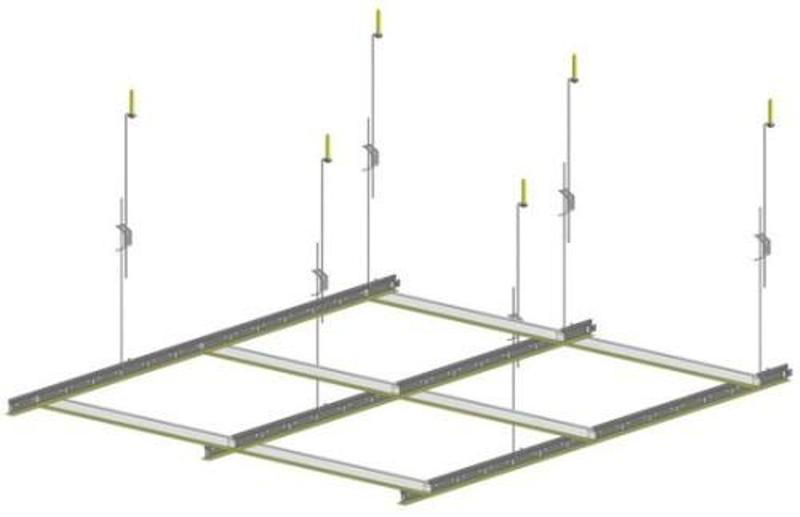

В этих случаях используются тянутые вешалки. Без них сложно обойтись при создании многоуровневых проектов. Устройство представляет собой пружину в форме бабочки, в которую вставлены 2 стальных стержня толщиной 4 мм.

Для установки в потолок просверлите 1 отверстие и закрепите проволоку дюбелем или металлическим дюбелем. Для этого на одном конце проволоки делается петля. Профиль подвешивается к нижней части стержня с помощью крючка, который необходимо подтянуть плоскогубцами.

Фаза позиционирования подвесов зависит от нагрузки: каждая имеет не более 25 кг. Подсчитать вес конструкции несложно — стандартный лист гипсокартона толщиной 9,5 кг при габаритах 1200 х 2500 мм весит 22 кг. Стандартный якорь содержит такое же количество.

Высота профиля регулируется. Для этого нужно нажать на бабочку. В выпущенном состоянии надежно удерживает стержни.

Специалисты считают эту конструкцию недостаточно надежной. Герметичность конструкции с двумя изогнутыми полками не создает жесткого крепления: пружины скользят под действием нагрузки. Перенастроить гипсокартонную конструкцию невозможно из-за отсутствия доступа к крепежу. Более удачный вариант — анкерная подвеска с хомутом и тягой.

Вешалка для одежды с зажимом

Как далеко ставить подвесы на потолке по гипсокартону

Самодельные варианты

При необходимости подвесы можно сделать своими руками из подручных материалов. При масштабных работах на это уйдет много времени, поэтому самостоятельное производство больше подходит в случае острой нехватки обычных комплектующих.

Возможные варианты:

  1. Использование фрагментов УД. Измеряется расстояние от стены, вырезается элемент, равный толщине стоечного профиля, с запасом в 5-6 см. На уровне 50-60 мм срезаются ребра и изделие загибается. Зоны нахлеста задвигаются саморезами. Получившийся уголок выставляется и прикрепляется.
  2. Изготовление деталей из листовой стали. Из остатков материала вырезают полосы необходимой длины и ширины толщиной 0,5 мм и более. Брус протыкается, образуется фигура П-образной формы, по центру для жесткости вставляется кусок деревянной доски.
  3. Вешалка для компакт-дисков. Как и в первом варианте, определяется необходимый размер, но с большим запасом. Край, обращенный к основанию, обрезается по ребрам. Секции складываются так, чтобы получились три опорные ножки, в которых просверливаются отверстия под дюбель. Другой край формируется по тому же алгоритму, но загибается только обратная сторона профиля. Два оставшихся ребра войдут в стойку рамы.


Изготовление самодельных подвесов оправдано лишь при небольших объемах работ, их можно использовать даже на больших конструкциях, но потеря времени может составлять до 30%
Самодельные детали немного усложнят процесс, но позволят добиться желаемого результата.

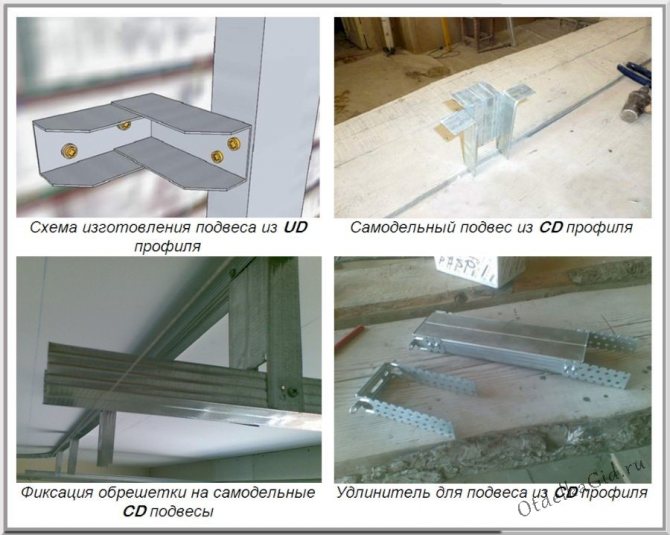

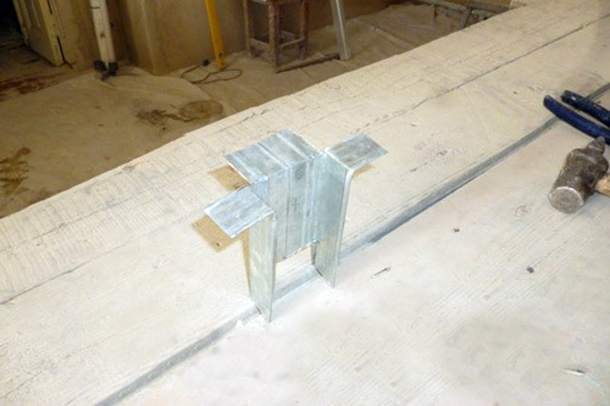

Самодельные подвесы

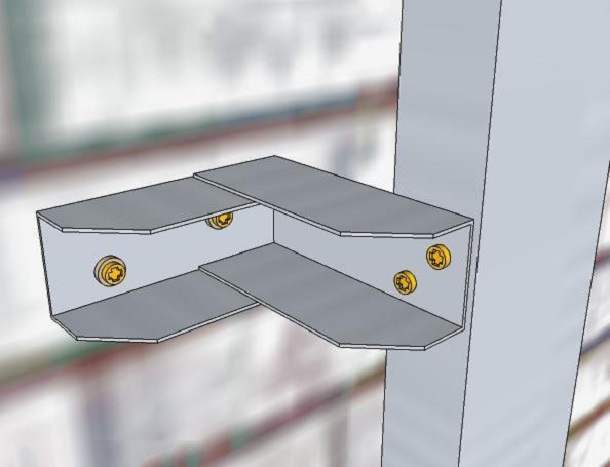

Сделать самодельный подвес можно из потолочного направляющего профиля. Для этого берется кусок и обрезаются боковые края. Затем его складывают под углом 900, после чего срезают внахлест и получается твердый уголок, который называется башмаком. Одна часть крепится к потолку или стене, а другая к профилю.

Другой вариант — вырезать его и сложить в П-образную форму, затем прикрепить подошвой к потолку и ушками к профилю. Конструкция позволяет разместить каркас на большом расстоянии от перекрытия.

Другой дизайн достигается путем вырезания части задней части потолочного профиля по краям, затем загибания боковин и крепления их к потолку. Нижняя часть крепится к профилю.

Некоторые аспекты при работе

  1. Первое и крайне важное — это соблюдение техники консервации.

Края изделия острые, поэтому его очень легко разрезать. При установке на кирпичную стену в целях экономии времени нет необходимости размечать места для сверления. Я использую этот вариант для крепления подвески 60х. Одной рукой прижимаем к стене, другой дыроколом или сверлом проделываем дырку в лепестках. Конкретно в таких вариантах сверло (или дрель, в случае с перфоратором) может наматывать его на себя и делать глубокие надрезы на руках (предупреждаю для вашей безопасности, так как сам давно занимаюсь отделкой гипсокартонных комнат время).

Читать:  Как сделать встроенные полки внутри стены из гипсокартона самому

Прямой подвес Кнауф для гипсокартона бывает разной толщины и длины, поэтому перед тем как снимать, измерьте, на каком расстоянии от несущей стены нужно вытащить обрешетку.

Поверхность, которую вы планируете закрыть, может быть крайне неровной или, наоборот, вам придется сделать, например, нишу в стене или многоуровневый потолок.

Иногда приходится увеличивать его длину с помощью куска профиля. Делается это так: нарезается потолочный профиль необходимой длины, прикручиваем к подвесу с 2 сторон. Один крепим к основной стене, вторую загибаем вперед, под будущий токарный станок. Но если расстояние от обрешетки до стены небольшое (не более 10 см), то вполне подойдут самые тонкие и дешевые.

Вступление

Подвесной потолок на прямых вешалках скрывает минимальное расстояние от базового потолка. При этом каркас потолка прочный и долговечный. Стоит отметить, что на прямых подвесах монтируется не только каркас одноуровневого потолка, как в примере этой статьи, но и двухуровневый каркас потолка из гипсокартона.

Для сборки металлоконструкций каркаса подвесного потолка потребуются следующие комплектующие:

Виды профилей для гипсокартона.

  • гиды;
  • элементы подвески;
  • элементы для стыковки профиля и направляющих.

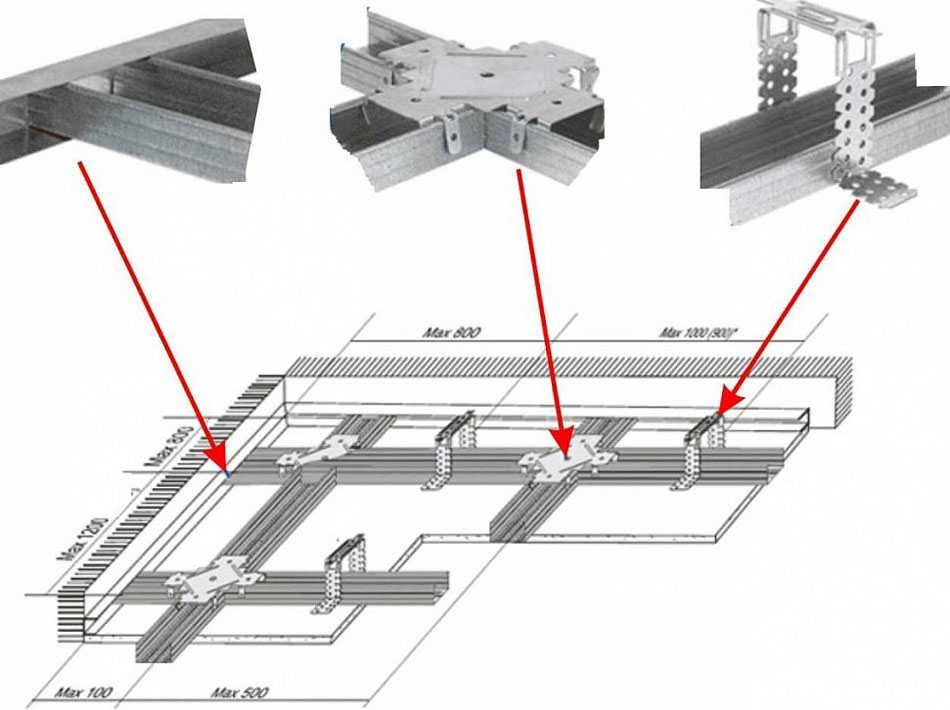

Основным элементом металлоконструкции каркаса натяжных потолков из гипсокартона являются направляющие. Конструктивно направляющие представляют собой швеллер различной длины и толщины из оцинкованной стали.

Подвесы используются для прикрепления рамы к базовой поверхности и придания ей жесткости. Каждый производитель, как правило, может предложить разные виды подвесок. Их основная задача — выдерживать весовые нагрузки от потолка вне зависимости от конструктивных особенностей.

Советы

Установить подвесы своими руками несложно, но стоит обратить внимание на такие параметры, как вес и толщина материала. От этого зависит выбор застежек и их количество. При качественном монтаже можно получить ровные безупречные стены и потолки, которые прослужат долгое время.

Перед установкой крепежа необходимо разметить на поверхности точки крепления подвесов с размером шага. Во время монтажных работ стоит проверить горизонтальный профиль с помощью уровня.

Подвесы ставят максимально близко к стыкам профилей, в идеале на расстоянии примерно 60-70 см, но не более 1 М. Листы гипсокартона крепят с небольшим зазором между ними.

Для лучшего прилегания конструкции к тыльной стороне реек и крючков можно приклеить прослойку. Несущие профили не должны плотно прилегать к поверхности, а крышки саморезов должны находиться ниже уровня гипсокартона.

Чтобы проверить надежность и прочность застежки, ее можно с силой потянуть вниз. Если все элементы остаются на своих местах, крепление произведено правильно.

Оцинкованные элементы используются не только для предотвращения коррозии, но и для обеспечения огнестойкости. Нейлоновые дюбели можно использовать только для крепления рельсовых профилей к стенам.

Расстояние между основной поверхностью и конструкцией из гипсокартона должно быть достаточным для размещения труб отопления, которые расширяются при нагревании. Нитки также должны подходить по размеру, без перегибов.

При установке натяжных потолков необходимо учитывать не только высоту помещения, но и высоту мебели. Самым высоким является шкаф, и он должен располагаться на оптимальном расстоянии от потолка.

Если вы хотите повесить не обычную люстру, а установить интересные светильники, для многоуровневых конструкций рекомендуется использовать подвес с проволокой.

Для чего применяются подвесы

Эта фурнитура является неотъемлемой технической частью рабочего процесса, когда она необходима:

  1. Создайте зазор от основания. Крепежные детали имеют разную длину, ограниченную устройством аксессуара. Это позволяет выровнять неровности основания, создав единую плоскость при установке стоечных или потолочных профилей.
  2. Присоедините вертикальные и горизонтальные детали каркаса. После выравнивания и регулировки подвески фрагменты токарного станка надежно фиксируются, что обеспечивает устойчивость конструкции от внешних воздействий.
  3. Получите желаемый декоративный эффект. При работе с слоистыми композициями необходимо добиться точного позиционирования нижних сегментов. Они не всегда привязаны к основанию основания, а застежки позволяют добиться необходимого уровня.
  4. Значительно уменьшите высоту потолков. Если вам нужно уменьшить пространство на 10 см и более.


Любая обрешетка, полосы которой расположены на определенном расстоянии от опорного основания, монтируется с использованием того или иного типа подвесов, без этих элементов устройство подвесного каркаса невозможно
Подвески — важная часть каркасной системы, которая сочетает в себе несколько функций, включая выравнивание и фиксацию профилей, а также распределение нагрузки. При выборе необходимо проверять качество продукции, так как в продаже имеется большое количество некачественной продукции.

Виды и размеры профилей для гипсокартона

В любом месте, где продаются гипсокартонные материалы, есть профили разных видов и размеров. Чтобы выбрать и не ошибиться, нужно знать, чем они отличаются.

Профиль для гипсокартона - что нужно знать, размеры, виды, назначение

Профиль для гипсокартона — что нужно знать, размеры, виды, назначение

Для создания каркасов

Существует профиль для гипсокартона следующих видов:

  • Руководство. Обозначается как ПН (УД) (интерпретация — направляющий профиль). В сечении П-образный, с гладкими боковинами. Используется в качестве опорной базы для стоек и перемычек. Он закреплен по периметру конструкции, поэтому в него устанавливаются все остальные элементы системы. Габаритные размеры:
    • 28 * 27 мм;
    • 50 * 40 мм;
    • 65 * 40 мм;
    • 75 * 40 мм;
    • 100 * 40 мм.

      Направляющий профиль для гипсокартона отличается ровными полочками

      Направляющий профиль для гипсокартона отличается ровными полочками

  • Стойка. Обозначается PS (CD) — стоечный профиль. Его вставляют в направляющие, к нему крепят гипсокартон. В результате он несет основную нагрузку и должен иметь высокую жесткость. Он имеет П-образную конструкцию с дополнительными полками и ребрами жесткости, которые придают ему большую жесткость. Габаритные размеры:
    • 50 * 50 мм;
    • 65 * 50 мм;
    • 75 * 50 мм;
    • 100 * 50 мм.

      Стоечный профиль из гипсокартона имеет дополнительные ребра жесткости и полочки

      Стоечный профиль из гипсокартона имеет дополнительные ребра жесткости и полочки

  • Потолок. Обозначается PP и PPN. В итоге — направляющая и несущий потолочный профиль. Потолочная направляющая имеет сечение в форме буквы «П», меньшее сечение, чем настенная. Несущий профиль потолка — имеет полочки и ребра жесткости, но отличается меньшей высотой полок. Меньшая высота, чтобы «убрать» меньшую высоту из комнаты и чтобы гипсокартон потолка был тоньше, создает меньшую нагрузку на каркас.
    • 60 * 27 мм — ПП;
    • 28 * 27 мм — ППН.

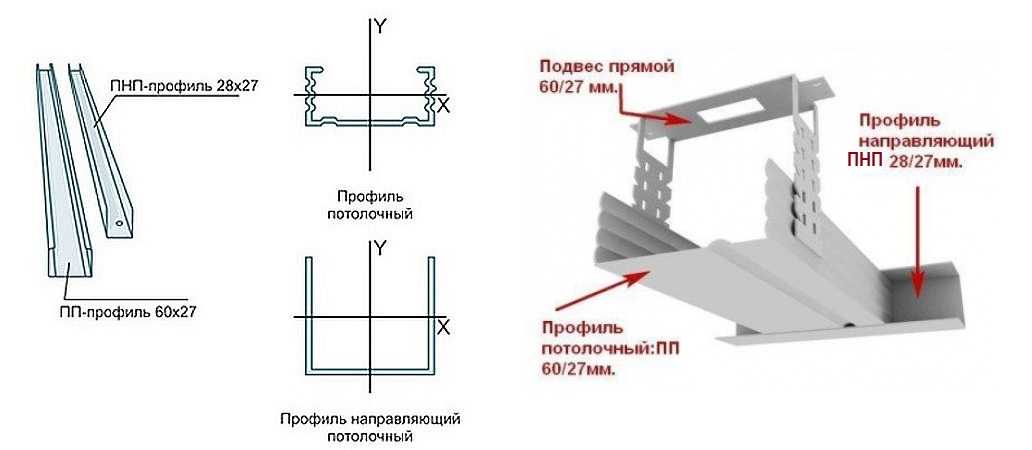

      Потолочный профиль также может быть направляющим и несущим. Они меньше (чем стена)

      Потолочный профиль также может быть направляющим и несущим. Они меньше (чем стена)

  • Арочный. У него сложная структура — с прорезями по бокам для большей гибкости. Необходимо для создания криволинейных поверхностей.

Это все виды гипсокартонных профилей, которые используются для строительства каркаса. «Каркас» собирается из направляющих ПН, в них вставляются опоры ПС, которые затем соединяются перемычками (обычно от ПН) — для большей жесткости конструкции.

Дополнительные профили и аксессуары

Есть несколько видов дополнительных профилей, которые используются в отделочных работах, при создании подвесного каркаса для потолка, для крепления стоечных профилей к стенам и т.д.

  • Угловой. В разрезе прямой угол со слегка выступающей центральной частью. Используется для украшения углов гипсокартонных конструкций. Есть несколько видов:
    • В обеих полках просверливаются большие отверстия, так что угол становится частью штукатурки, благодаря чему они держатся.
    • Угловой профиль для гипсокартона с сеткой. К краям перфорированного уголка можно приклеить полоску сетки для лучшего сцепления с последующей отделкой.
    • На бумажной основе: на плотную бумагу наклеены две металлические полоски. Их используют в ненагруженных местах — украшают оконные проемы, края ниш, полки и другие подобные изделия.

      Угловой профиль - для формирования и защиты углов гипсокартонных конструкций

      Угловой профиль — для формирования и защиты углов гипсокартонных конструкций

  • Перфорированные крючки. Это закрытие ленты 125 * 60 мм. Он разделен на три части: центральная служит для крепления подвеса к потолку / стене, внешние — перфорированные, изогнутые на 90 °, к ним крепятся профили.

    Перфорированные вешалки и как ими пользоваться

    Перфорированные вешалки и как ими пользоваться

  • Анкерные крючки для ПП (потолочные профили). Есть несколько видов. Используется при установке натяжных потолков. Отличительная особенность — легко регулировать высоту, которая необходима при настройке плана потолка.

    Анкерная подвеска - для легкой регулировки высоты потолка

    Анкерная подвеска — для легкой регулировки высоты потолка

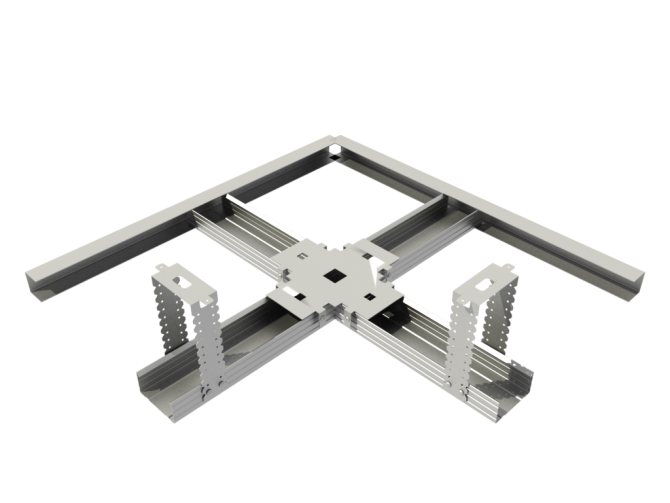

  • Одноуровневый и двухъярусный соединитель для ПП (краб). Пластина с крепежом для крепления пересекающихся профилей. Используется при устройстве потолочных каркасов.

    Разъемы - братья и дуплексы

    Разъемы — братья и дуплексы

  • Расширение профилей. Скоба небольшого размера (110 * 58 мм) для соединения двух частей одного типа и размера.
Читать:  Элитный ремонт квартиры. Этапы работ.

Большинство этих устройств можно устранить. Например, два профиля соединяются с помощью отрезка направляющего профиля подходящего размера. Вставляется внутрь, прижимается плоскогубцами к полочкам, прикручивается саморезами. Связь получается более жесткой, чем у специальных устройств.

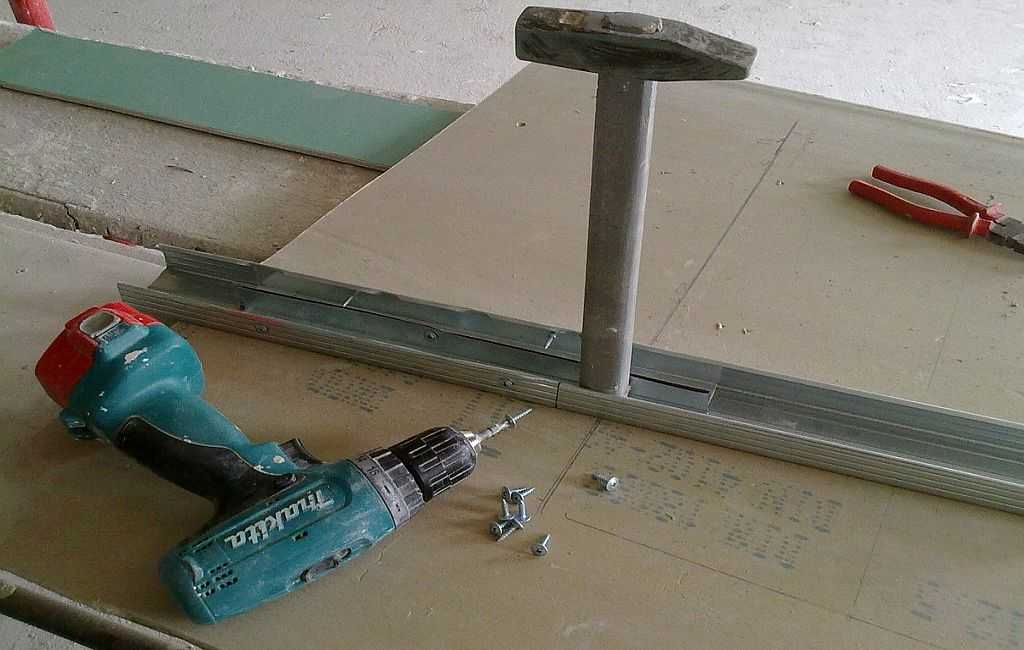

Как соединить / построить профиль из гипсокартона

Как соединить / построить профиль из гипсокартона

При создании каркаса, расположенного вдоль стены, его крепят не перфорированными подвесами, а сапогами — участками гнутых профилей в форме буквы «L» (так называемые «сапоги» — по их характерной форме).

Два способа крепления реечных профилей к стене: с помощью перфорированного подвеса и отрезка профиля

Два способа крепления реечных профилей к стене: с помощью перфорированного подвеса и отрезка профиля

Это не столько способ сэкономить, сколько возможность получить более жесткую опору, поскольку перфорированные подвесы изначально разрабатывались для натяжных потолков и нагрузку от гипсокартона, да еще уложенную в два ряда, переносить тяжело.

Длина профилей

Каждый вид профиля для гипсокартона может отличаться по длине. Стандартные длины — 2,4 и 2,8 метра, но есть и до 4 метров.

Пример монтажа каркаса под потолок из гипсокартона

Пример монтажа каркаса под потолок из гипсокартона

Стоит ли искать длинные профили? Это не имеет смысла. Разве что сборка рамы немного разгоняется. Профили под гипсокартон прекрасно стыкуются, при этом на прочность конструкции это не сказывается. Только при сборке каркаса следует делать так, чтобы стыки на соседних стойках не находились на одном уровне. Обычно стыки выполняются попеременно то вверху, то внизу.

Что с комплектующими?

Крючок — это приспособление, которое используется для крепления других деталей. Потолок из гипсокартона состоит из различных элементов. Сюда также входит профиль. В связи с тем, что каркас является несущей конструкцией системы, необходимо использовать материалы повышенной жесткости. Поэтому используемый профиль должен быть стальным. Для этих целей применяют:

  • оцинкованный потолок и направляющий профиль;
  • краб;
  • прямая или регулируемая подвеска.

Профиль UD используется для установки по периметру. Монтаж осуществляется по трапу на стенах. Профиль CD — это каркас системы. Используется для построения направляющих каркаса. Чтобы понять, как осуществляется монтаж деталей, обратите внимание на размеры листа гипсокартона.


Виды профилей для подвесной системы из гипсокартона в сборке

Чаще всего используются листы размером 1200 x 2500 x 9,5 мм. Ширина материала 1200 мм. Сам профиль разделяет гипсокартон на 2 части. Всего используется 3 детали: 2 по краям и одна по центру листа. Следовательно, между ними остается 600 мм.

Монтаж крепежа осуществляется на расстоянии 300 мм от стены. После этого их устанавливают с шагом 60 см. Между опорами монтируются крабы.

Крепление гипсокартона. Ошибки

Крепление гипсокартона

Монтаж подвесного потолка в квартире осуществляется при помощи гипсокартонного каркаса из металлических профилей, реже на деревянном каркасе

Самый распространенный тип конструкции для крепления гипсокартона к потолку — П113. В основном, как мы считали ранее, стартовый профиль ПН 28 * 27 и ПП 60 * 27.

Казалось бы, простой потолок, но все чаще он выполняется с ошибками и технологическими перебоями. В результате появляются трещины на потолке из гипсокартона и другие проблемы.

На какие моменты следует обращать внимание при установке гипсокартона руками на потолке или при приеме работ от ремонтных бригад.

Несколько слов о приемке потолка из гипсокартона. Дизайн потолка следует принимать в несколько этапов:

  • Правильный монтаж каркаса из гипсокартона
  • Соблюдение проекта (идеи) прокладки слаботочных и силовых кабелей.
  • Если установлен звукопоглощающий материал, этот этап также проверяется.
  • Обратите внимание на герметизацию стыков гипсокартона.

На что обратить внимание визуально, перед заливкой шпаклевкой:

  • Панели из гипсокартона надежно крепятся к каркасу.
  • Саморезы не должны продавливать картон. Правильно, если заглубить не более чем на 1мм.
  • Не должно быть трещин, рваного картона, вздутия и отслоения, сбитых углов

Вернемся к основам крепления гипсокартона.

Крепление гипсокартона. Прямой подвес. Ошибки монтажа

Для крепления прямых подвесов к опорному основанию, четко указал в документации разработчик, используется металлический анкерный дюбель. Фото таблицы ниже.

Дюбель нейлоновый (6 * 40) используется только для крепления направляющего профиля к стене.

Специально для этого обзора я провел эксперимент.

Неподвижная прямая вешалка с нейлоновыми заглушками

И зарядил, плоскогубцами натянул подвеску. При небольшой нагрузке одна из ручек выдвигалась на 4 мм. При креплении прямого подвеса клиновым анкером его можно подвесить всем своим весом. Он не двинется! Что будет, если нарушить технологию монтажа гипсокартона и закрепить подвесы нейлоновыми дюбель-гвоздями?

Вспомним, какие у гипсокартона габариты и вес, теперь несложно понять, что со временем дюбель прогнется или гвоздь вылезет. Это приведет к провисанию каркаса и появлению трещин на потолке из гипсокартона.

исправить их косметикой вряд ли удастся, потребуется ремонт каркаса под гипсокартон.

Также стоит отметить сторону пожарной безопасности, при, казалось бы, незначительном нарушении технологии и использовании крепежа, не предназначенного для этого агрегата.

В случае пожара нейлоновый дюбель расплавится и из него вылетит гвоздь, нагруженный массой гипсокартона, что приведет к разрушению каркаса и обрушению потолка.

Не позволяйте непрофессионалам устанавливать и ремонтировать гипсокартон в вашей квартире. Примите задание внимательно и шаг за шагом. А если вы делаете ремонт в квартире своими руками, читайте Ремонтофил, впереди еще много секретов. Например, гипсоволокнистые плиты для полов. Что это такое и как правильно установить.

Размеры подвесов для гипсокартона

Как показывает практика, выбор подходящей подвески во многом зависит от ее размеров и предназначения. Самый популярный вид — это прямой подвес, он имеет стандартный размер 12,5х6,3 см. Его стоит использовать в ситуации, когда потребитель планирует утеплить потолок или выровнять его. Этих размеров достаточно, чтобы скрыть проводку между основанием потолка и конструкцией из гипсокартона.

Если вам нужно создать потолок сложной геометрической формы или если вы планируете установить объемные элементы (вентиляционный шкаф), то нужно использовать тягу из проволоки. Длина подвеса из гипсокартона заподлицо — 50 и 100 см.

Причины усадки деревянных конструкций

Первые 1,5-2 года деревянная конструкция может давать значительную усадку, это происходит по следующим причинам:

  • Для древесины характерна естественная усадка, в результате которой изменяются первоначальные размеры материала
  • Дерево в процессе усадки имеет тенденцию гнуться, что делает стены неровными
  • Незащищенная древесина при использовании может впитывать влагу и высыхать, что приводит к постоянному изменению размеров

Наличие таких факторов становится причиной деформации внутренней облицовки дома и облицовки фасада. Решить проблему помогает створчатая рама, которая не зависит от опорной базы и не перемещается вместе с ней.

раздвижная рама для гипсокартона в деревянном доме

Особенности подвесов потолка

Подвес для потолков — изделие универсальное, и его функциональное назначение будет заключаться в обеспечении надежного крепления гипсокартона, выполнении некоторых декоративных функций покрытий. Такие компоненты не только помогают получить идеальную и однородную поверхность потолка, но и делают конструкцию особенно устойчивой и долговечной, значительно улучшают параметры звуко- и теплоизоляции и помогают в реализации задуманного дизайна разной степени сложности.

Подвесы, имеющие проволочную тягу

Нарисованные вешалки

Если в помещении достаточно большая высота межэтажных перекрытий и потолок из гипсокартона необходимо установить намного ниже существующего уровня потолка, следует использовать подвесы с хомутом и проволокой.

Диаметр катанки около 4 мм. С одной стороны он имеет проушину для крепления к железобетонному полу, с другой — стержень закреплен на стальной оцинкованной ленте. Высоту подвесного потолка можно регулировать, увеличивая или уменьшая длину катанки, после чего излишки можно просто отрезать. Штанги имеют стандартную длину 100 и 50 см. Металлический профиль, установленный на такой подвес, фиксируется фиксирующим зажимом.

Применение виброизолирующих подвесов

Основное применение таких элементов — установка звукоизоляционных подвесных систем.

Подвесы ПП2

Для изготовления металлических подвесов используется оцинкованная сталь толщиной 1,5-2 мм. Однако подвески на заказ могут иметь другую отделку. Продукция отличается способностью выдерживать нагрузки до 45 кг. Крюки PP2 — это цельный профиль, изготовленный на специальном оборудовании для гибки листового металла. Это позволяет в короткие сроки провести монтажные работы, обеспечивая высокое качество и надежность крепления.

Источники

  • https://EuroKafel.ru/remont-i-strojka/podvesy-dlya-gipsokartona-2.html
  • https://ectrl.ru/obstanovka/podvesy-dlya-profilya-razmery.html
  • https://lepnina-potolok.ru/vidy-potolkov/potolok-podvesnoy-iz-gipsokartona-na-podvesah-i-profilyah.html
  • https://ues-company.ru/dom-drugoe/podvesy-dlya-profilya.html
  • https://dnp-zem.ru/materialy/podvesy-dlya-profilya-pryamoj-ankernyj-nonius-osnovnye-razmery-i-vidy.html
  • https://mebelclubspb.ru/remont/podvesy-dlya-gipsokartona-raznovidnosti-i-ih-harakteristika.html
  • https://RadarDetectors.ru/uncategorized/podves-dlya-gipsokartona.html
  • https://EFanera.ru/laki-i-kraski/pryamoj-podves.html

[свернуть]
Меня зовут Сиразов Ильнур и я являюсь разработчиком этого чудесного сайта. Я очень надеюсь, статьи и различного рода советы будут Вам полезны.
