Выбор розеток и подрозетников

На стену из гипсокартона можно установить практически любую розетку: одинарную, двойную, тройную, с элементами декора. Но с выбором розетки (стекла) нужно быть осторожным. Облицовка стен гипсокартоном считается легковоспламеняющимся материалом — необходимо соблюдать правила пожарной безопасности.

Самым опасным элементом во всей конструкции является точка выхода электрического тока из розетки. Розетка должна быть приобретена из негорючего пластика. Даже когда выход нагревается, тепло не будет передаваться на гипсокартон, что является мерой противопожарной защиты.

Подбор розетки следует производить исходя из расположения листа гипсокартона относительно стены. Стандартное стекло имеет размер 50 мм, но если гипсокартон прилегает к стене, его нужно подбирать индивидуально. Особенностью розетки из гипсокартона является наличие специальных ножек, которые устанавливаются на саморезы — на них стоит обратить внимание.






Устанавливаем подрозетники

Просверлив отверстия, подготавливаем электротехнический инструмент и устанавливаем розетки. Но перед этим нужно проделать отверстие для вскрытия проводки.

Далее протягиваем нить через заднюю коробку, продеваем в отверстие и фиксируем лапками.

Но есть свои нюансы, когда дело касается конструкции розеток.

В некоторых типах боксов бороздка, по которой движется стопа, имеет плавный переход.

В крайнем положении (около низа рукоятки) ступня полностью входит в паз.

Но по мере движения (при затяжке винта) за счет перехода он начинает выступать над корпусом, что позволяет зафиксировать розетку (со стороны впуска край выступает по окружности корпуса, а со стороны внутренняя — стопа прижата к листу винтом).

Отремонтировать такую ​​розетку несложно — устанавливаем в отверстие и фиксируем. В этом случае положение ног значения не имеет.

Второй тип ящиков отличается тем, что у него паз однородный по всей длине. Но чтобы лапы не мешали при установке розетки в отверстие, для них предусмотрены специальные ниши, в которые они прячутся (поворотом винта).

Монтируется такая розетка следующим образом: убеждаемся, что обе ножки находятся в нишах и устанавливаем в отверстие.

Далее поворачиваем коробку так, чтобы ножки шурупов стояли вертикально.

В этом случае ножка нижнего винта выйдет из своей ниши (будет выступать над корпусом).

Если вы слегка затянете его винтом, он больше не сможет изменить положение.

Чтобы вынуть вторую ножку из ниши, поверните блок розеток на 180 градусов так, чтобы верхний винт оказался внизу.

А потом тянем обе ноги, глядя на коробку. Но учтите, что вам не следует сразу полностью блокировать ноги, лучше пока оставить их без опоры (чтобы вы могли перевернуть коробку).

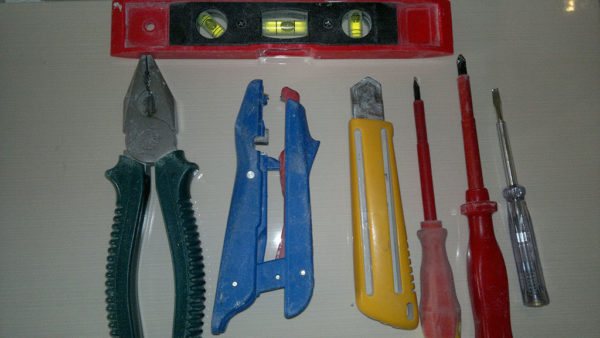

Инструменты и материалы

Для монтажных работ вам понадобится, помимо самой розетки, розетки, набор инструментов:

  • отвертка Филлипс
  • обычная отвертка;
  • индикаторная отвертка;
  • строительный маркер (обычный карандаш);
  • уровень;
  • нож;
  • ручная дрель.

Просверлить отверстие в листе гипсокартона для захвата можно при помощи дрели, ножа, но лучше работать дрелью с фрезой. Его подбирают по диаметру стакана, чтобы легко просверлить нужное отверстие.



Установка

Подготовив отверстие, нужно непосредственно смонтировать розетку. Для этого нужно проделать отверстие для ниток. Лучше оставить их с запасом, затем обрезать лишнее, в таком случае сложностей при установке не возникнет.

необходимо врезать ящики и закрепить их с помощью лап. Такая работа выполняется с помощью лапок. После установки винт затягивается, чтобы надежно закрепить розетку.

Небольшие затруднения могут возникнуть в моделях с открытыми ножками, иногда они слегка выползают за край коробки, когда мы вытаскиваем розетку. Если это модель, в которой винты плотно закрыты пластиковым комплексом, то трудностей нет.

Следующим шагом будет установка розетки непосредственно в отверстие. Для этого с него снимается декоративное панно. Провода необходимо подключить к клеммам, поэтому посмотрите, как именно эти розетки должны подключаться в этой ситуации. Может быть два пути:

  • распорные винты,
  • специальные монтажные ножки.

Это зависит от того, какая именно коробка выбрана в конкретной ситуации, в которую необходимо вставить розетку. Последний момент — возврат декоративной панели розетки, сложностей с этой процедурой обычно не возникает.

при установке очень важно учитывать простое правило. Заземляющий провод обычно желтый. Ни в коем случае нельзя путать его положение, иначе могут возникнуть серьезные проблемы. Что касается фазного и нулевого проводов, то никаких серьезных проблем не возникнет, даже если клеммы перепутались.

Специалисты изначально советуют сильно не затягивать хват. Во время установки самой розетки она может немного деформироваться и в дальнейшем останется кривой. Однако, если винты оставить ослабленными и затянуть в последнюю очередь, будет достигнута надежная посадка и идеально ровное положение.

Шаг 2 – Штробление гипса

Итак, приступим к основному процессу. Для начала по схеме подключения нужно определиться, где нужно проделать отверстие для установки розетки в перегородке из гипсокартона. В выбранном месте поставьте на гипсокартон маркером крестик, который будет центром будущей дыры. Если вы решили установить в гипсовой стене блок розеток (сразу несколько штук), вам нужно сделать несколько круглых накаток подряд. Кстати, высота установки розеток не нормирована ни ГОСТом, ни правилами ПУЭ, поэтому «электрическую точку» можно разместить где угодно. Для этого воспользуйтесь строительным уровнем и простым правилом: расстояние между центрами должно быть 72 мм, как показано на фото ниже. Сделав разметку, можно переходить к раскрою листа гипсокартона.Оптимальное расстояние между прожилками в штукатурке
Этапы установки

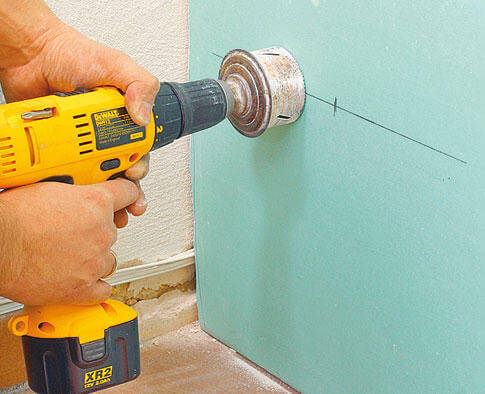

Резка перфоратором с коронкой

Здесь нет ничего сложного — установите сверло в центр крестовины и аккуратно просверлите штукатурку. Вся технология прошивки подробно обсуждается на видео-примере, с которым мы рекомендуем вам ознакомиться.

Обзор возможных ошибок и советы по установке

Место для розетки

Есть некоторые стандарты, над которыми специалисты предпочитают работать при установке розеток. Они касаются пространства между приборами и поверхностями комнаты:

  1. Расстояние от пола до розетки — 30 см.
  2. Расстояние между полом и выключателем — 90 см.
  3. Расстояние роза-стена — 18 см.

По возможности следует применять такие стандарты. Вы можете изменить их индивидуально. Розетка должна быть установлена ​​так, чтобы изделием было удобно пользоваться. Например, кухонная техника сделана на «фартуке» высотой около 1,2 метра — туда и подключают технику. В ванной обычно устанавливают приборы на высоте одного метра, чтобы было удобно включать стиральную машину.

В других помещениях также стоит ориентироваться на имеющееся оборудование. Возможно, лучше смонтировать розетку в гипсокартоне на высоте больше рекомендованных 30 см.

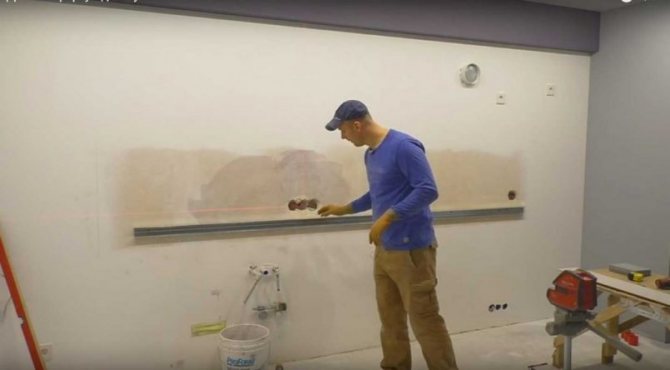

Если место для изделия найдено, его необходимо обозначить строительным маркером с помощью уровня. Затем по центру отметки будет просверлено первое отверстие — начало будущего отверстия под розетку.

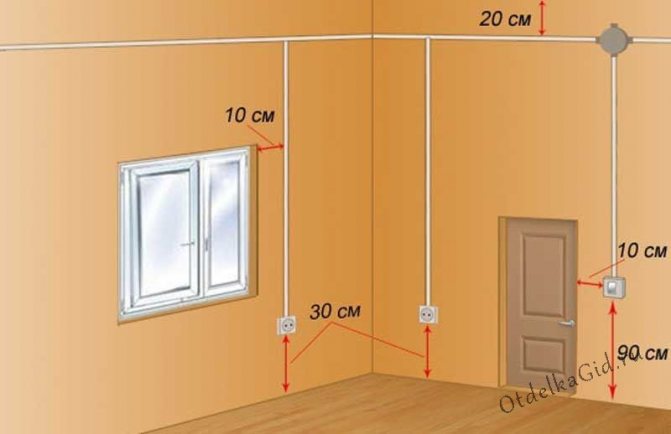

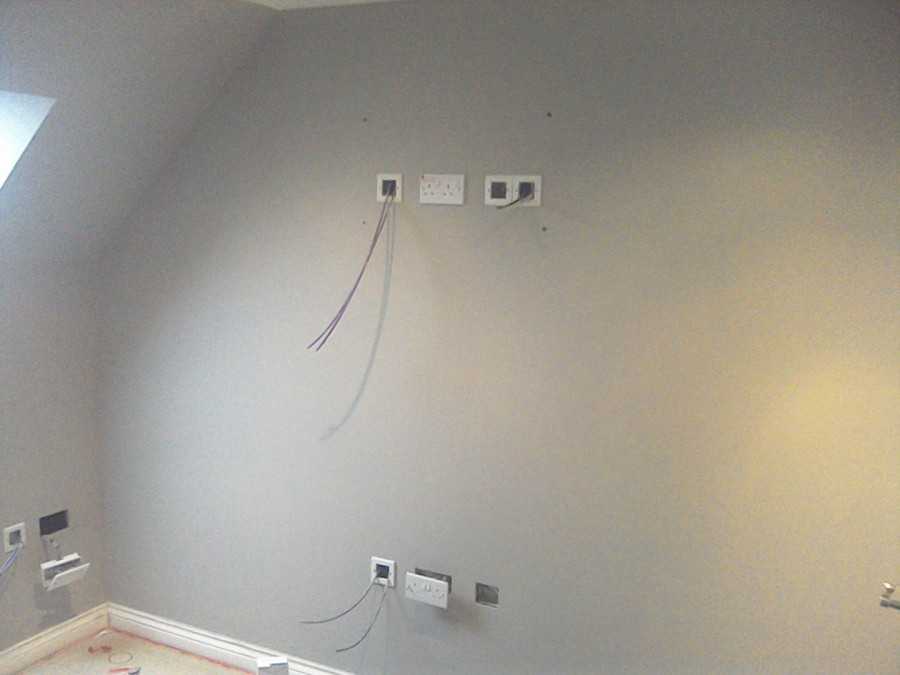

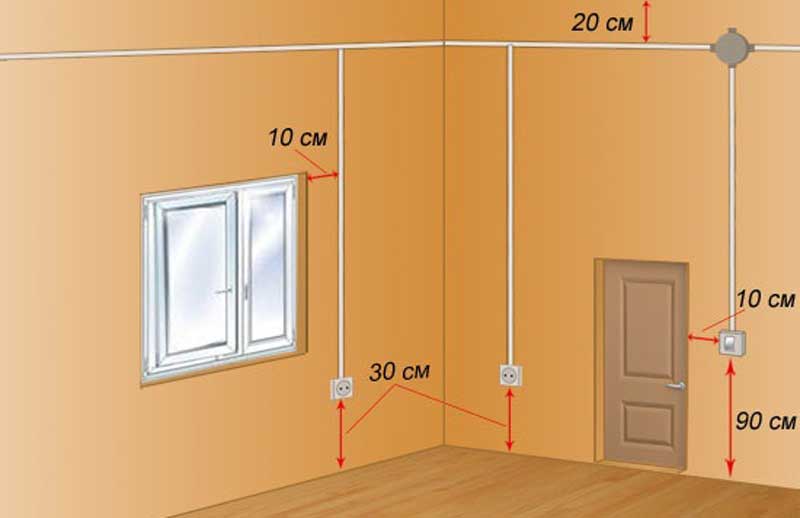

Выбор расположения розеток

При выборе места расположения розеток мы в первую очередь руководствуемся личными потребностями. Согласно общепринятым строительным нормам, розетки и выключатели должны располагаться следующим образом:

  • 30 см от земли — высота установки розетки;
  • 90 см от пола и 15 см от двери: установочное положение выключателя.

Чаще всего такое расположение является наиболее оптимальным, но в каждой квартире есть ряд устройств, для которых необходимы другие точки подключения к сети. Например, на кухне удобное расположение — место над столешницей, где будет удобно включать кухонную технику, не используя транспорт или постоянно наклоняясь.

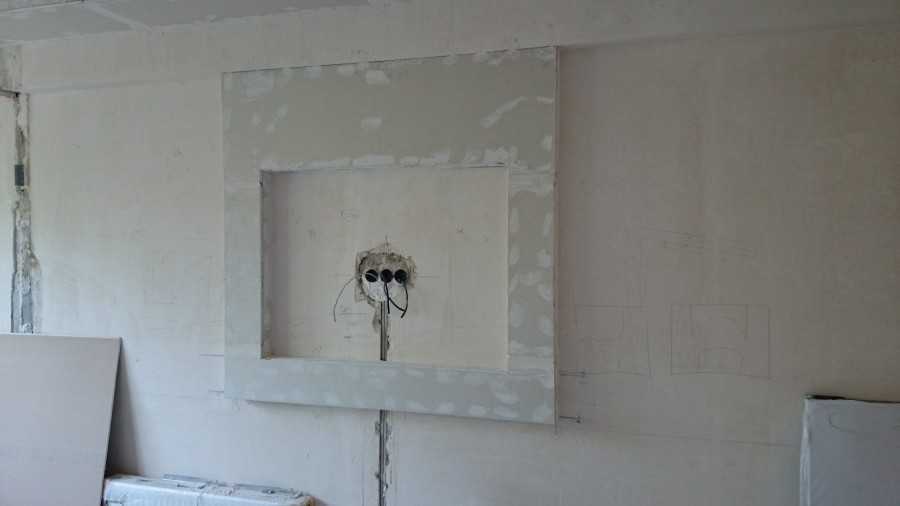

Или, например, вы хотите разместить телевизор на стене, поэтому есть смысл сделать за ним розетку, чтобы не портить интерьер некрасивым видом вытянутых проводов. Но если другого выхода нет, в статье Скрыть проводку в доме можно прочитать советы, как максимально адаптировать проводку внутри квартиры.

Читать:  10 лучших инструментов Мастера отделочника по гипсокартону

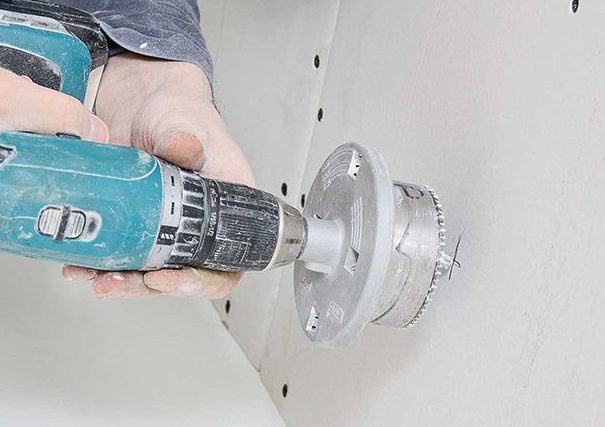

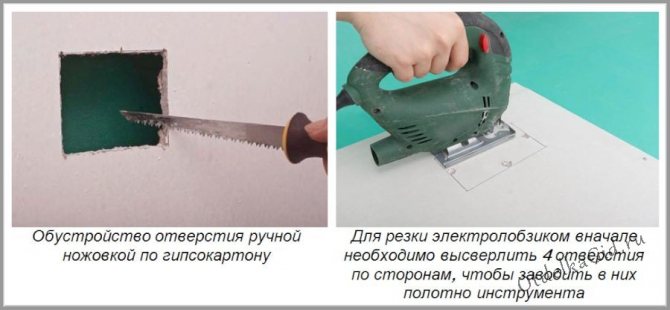

Отверстие для электророзетки

Самый простой способ, не требующий покупки электроинструмента, — просверлить отверстие под рукоять острым строительным ножом. Для этого нужно просто очертить изделие по контуру, прикрепив его к стене, а затем аккуратно вырезать отверстие ножом. Кромки по этому способу могут получиться неровными, что является его большим недостатком. Часто гипсокартон ломается, образуя крупные сколы.

Идеальный вариант — использовать дрель с фрезой для гипсокартона (коронкой) для розеток. Диаметр фрезы 6,8 см, также она используется для монтажных работ по установке точечных светильников. Процедура создания дыры в стене следующая:

  1. Установите сверло.
  2. Просверлите центр будущей лунки ручным сверлом.
  3. Поместите коронку в область готовой лунки.
  4. Вырезать отверстие, всю работу делать без сильного давления.

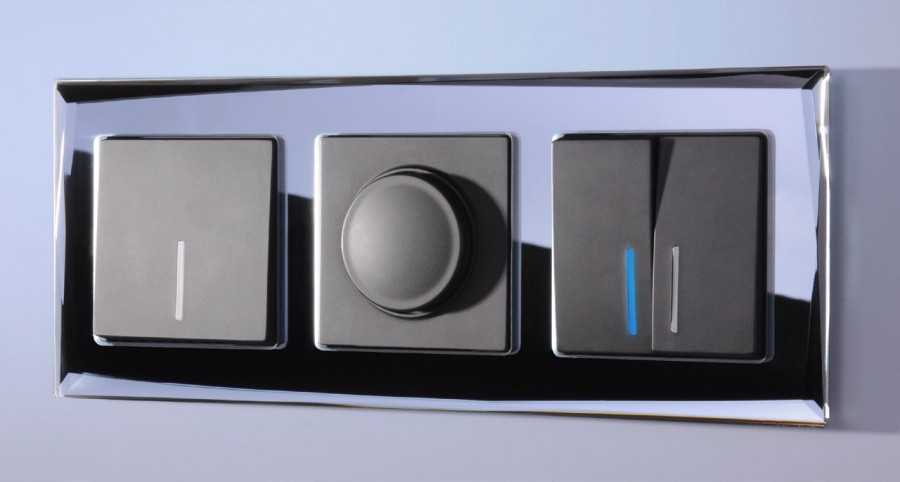

Выключатели

Нет большой разницы между установкой розетки и выключателя. Также применяется розеточная коробка, а в случае с гипсокартоном работа выполняется в 3 этапа. Подготовьте, сделайте отверстие, затем установите коробку и установите само содержимое. Последняя часть — прикрепить декоративную планку.

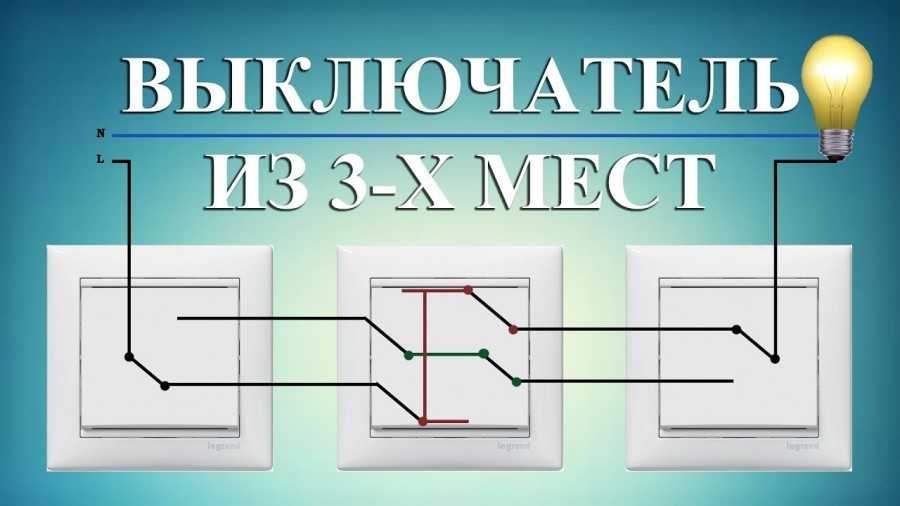

Однако следует отметить, что иногда встречаются сложные переключатели. Они могут быть рассчитаны на автономную работу нескольких лампочек от одной люстры или иметь сложную систему установки. Здесь главное не перепутать провода, разделите их, чтобы в дальнейшем выключатель работал исправно.

Опытные люди могут выполнять эту работу самостоятельно. Однако при выполнении действий впервые могут возникнуть ошибки и трудности. В них нет ничего плохого, но обязательно отключать питание и проводить все работы только при обесточенной розетке или выключателе. В дальнейшем, если он не сработает, ремонт и исправление производятся даже только при выключенном выключателе.

Необходимые инструменты и материалы для монтажа

Для правильной установки розетки и розетки потребуются следующие предметы:

отвертка Филлипс

  • хорошая отвертка Phillips;

плоская отвертка

  • классическая плоская отвертка;

индикаторная отвертка

  • индикаторная отвертка, позволяющая определить наличие напряжения внутри конструкции;

  • строительный маркер, можно использовать любой карандаш или маркер, если его нет специального;

  • уровень измерения точности монтажа;

разделочный нож

  • режущий нож;

ручная дрель

  • ручная дрель.

По возможности лучше использовать дрель с фрезой вместо ножа и дрель для установки отверстия. Срез будет идеально ровным, без лишней пыли и рваных краев. Само отверстие составляет размеры внутреннего стекла розетки.

Особенности

Конечно, установка розеток из гипсокартона намного проще, чем с другими материалами, но при всех достоинствах она также имеет недостатки. В частности, он очень легко крошится, а при работе с ним не допускается использование обычных саморезов.

Кроме того, при работе с гипсокартоном недопустимо использование молоткового электроинструмента — все работы производятся с помощью дрели и специального инструмента для гипсокартона (например, ножей или файлов-пазлов).

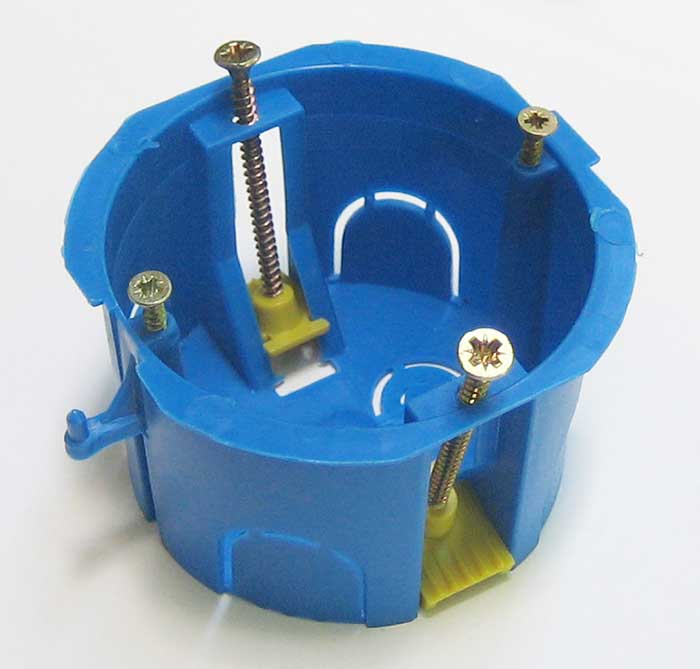

При монтаже розеток в гипсокартон нужно использовать специализированные монтажные коробки, называемые розеточными коробками (стаканами). Монтажные коробки для стен из гипсокартона отличаются от вспомогательного бетонного оборудования наличием в их конструкции специальных креплений, которые прижимаются к гипсокартону.

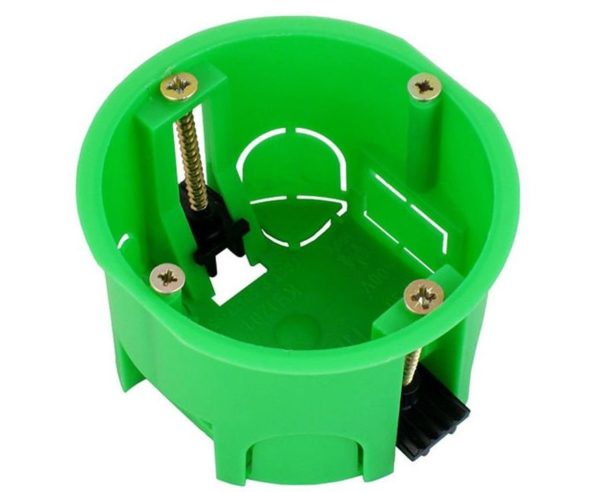

Розеточные коробки для гипсокартона производятся, как уже было сказано выше, по особому способу крепления. Внешне они похожи на пластиковый стаканчик. На лицевой стороне 4 винта. Двое из них выше остальных. Они необходимы для специфического крепления к стальному каркасу самой розетки.

Остальные винты, расположенные чуть ниже, отвечают за крепление самой розетки к гипсокартону. Внизу стакана есть специальные уплотнительные ножки. Их положение можно регулировать с помощью этих шестерен. Когда винт затягивается, ножка притягивается к гипсокартону. Такое устройство обеспечивает надежную установку розетки и гарантирует, что розетка не выскочит из стены при первой же возможности.

Как установить блок розеток в видео инструкции по гипсокартону

Для прокладки электрических кабелей и розеток в гипсокартоне практикуются два метода:

  • в строительной фазе строительства;
  • в стадии завершения работ.



Установка подрозетника

Когда отверстие будет готово, можно устанавливать розетку. Квартиру необходимо предварительно обесточить. Перед его установкой нужно просверлить отверстие для проводов. В современных изделиях уже есть дырочка, которую нужно стереть — она ​​находится в центре стекла. Кабель питания необходимо пропустить через проделанное отверстие. Если установлен целый блок — несколько розеток — вам нужно будет соединить их специальной петлей. Подключиться можно двумя способами:

  1. Во все коробки взяты после первого прохода кусочки ниток. Нагрузка будет на первое устройство, поэтому оно будет работать быстрее.
  2. Розетки подключайте через сиза — пластиковые заглушки, которые будут изолировать провода.

Розетка из гипсокартона ровная. Кроме того, его фиксируют специальными лапками, шурупами. Если зазор между гипсокартоном и стеной слишком мал, вам также потребуется просверлить отверстие в стене дыроколом. Стекло должно быть полностью встроено в стену, не выступая.

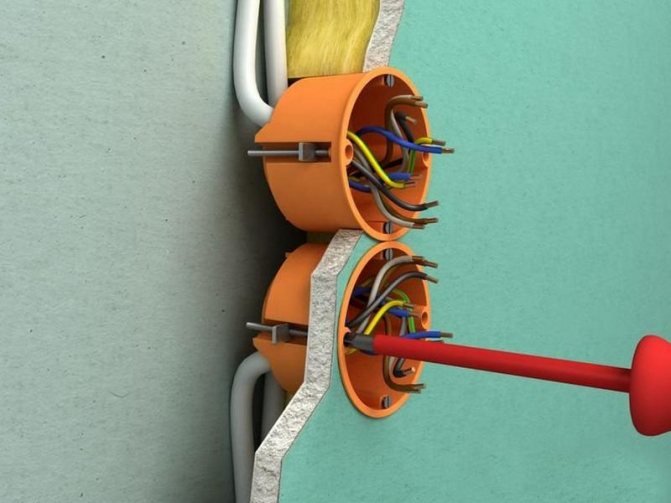

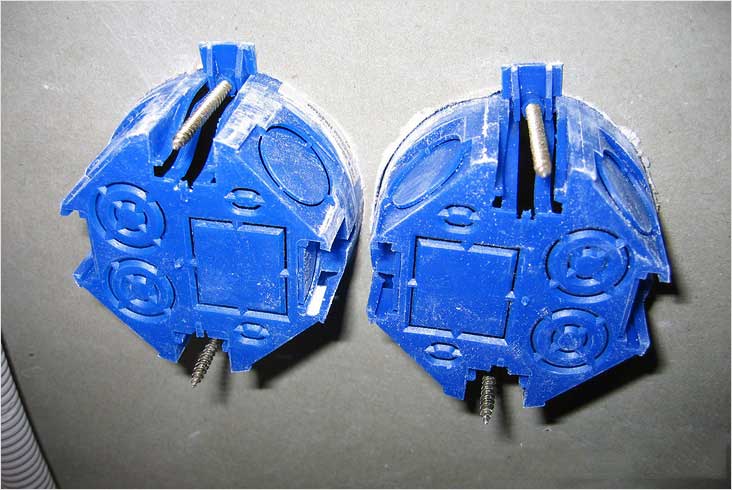

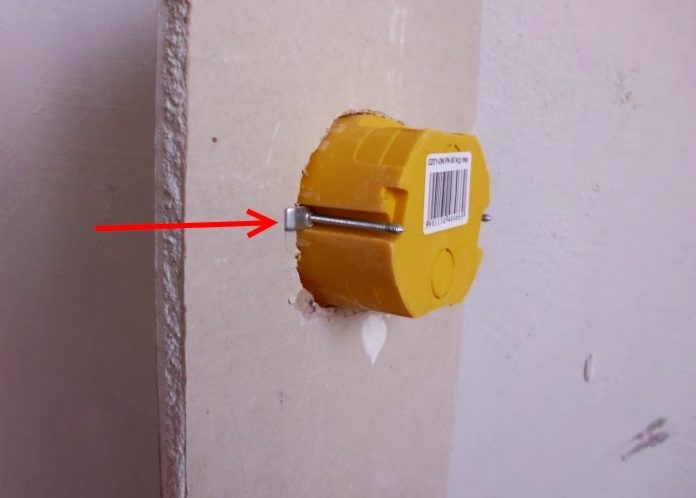

Правильная фиксация подрозетника


Вот так выглядит правильная установка розеточной коробки
Когда отверстие просверлено, самое время разобраться, как установить розетку в гипсокартон. Стакан следует поместить в отверстие и посмотреть, насколько прочно оно закреплено. Возможно, есть ошибка с размерами и нужно будет просверлить стену дальше. Стекло необходимо устанавливать заподлицо со стеной. Если все будет хорошо, то давайте принесем нитки.

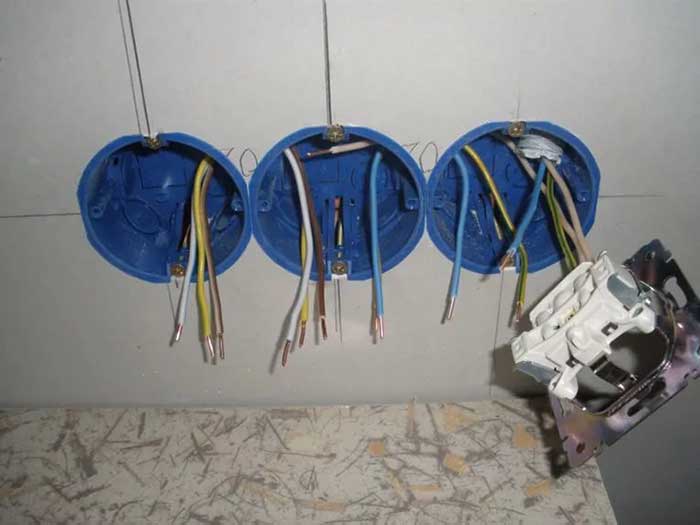

Все готово к подключению и установке самой розетки

В розетке пробивается специальное отверстие, через которое наматываются кабели. Когда розетка будет вставлена ​​в гипсокартон и отрегулирована, необходимо ее там закрепить. С помощью отвертки затягиваются специальные болты, которые загибают лепестки так, чтобы стекло было надежно зафиксировано на одном месте.

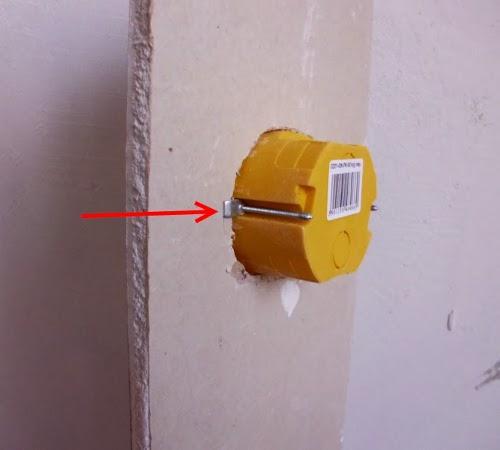

Так выглядит неподвижное стекло с обратной стороны

Если коробка не раскачивается и закреплена достаточно плотно, можно переходить к установке самой розетки.

Подготовка к прокладке кабеля

обязательно нужно учитывать конструкцию, на которую будет производиться установка, перед установкой розетки в гипсокартон необходимо учесть конструкцию, на которую она будет монтироваться.

  • Вдоль ровной стены.
  • Внутри перегородка из гипсокартона.

В этом случае все жгуты будут опубликованы как скрытые. То есть в корпусе бетонной или кирпичной стены делают пазы, куда прокладывается электрический кабель. Его концы доводятся до определенного уровня в необходимых местах. Затем бороздки заштукатуривают.

Диаметр отверстия под розетку из гипсокартона

При этом канавки должны иметь вертикальное и горизонтальное направление. Вертикальные каналы делают в любом месте стены, горизонтальные у пола или под потолком на расстоянии 10-15 см от обозначенных поверхностей. Обратите внимание, что необходимо учитывать точку выхода концов проводов. Здесь важно, чтобы они не попали под прямой металлический подвес.

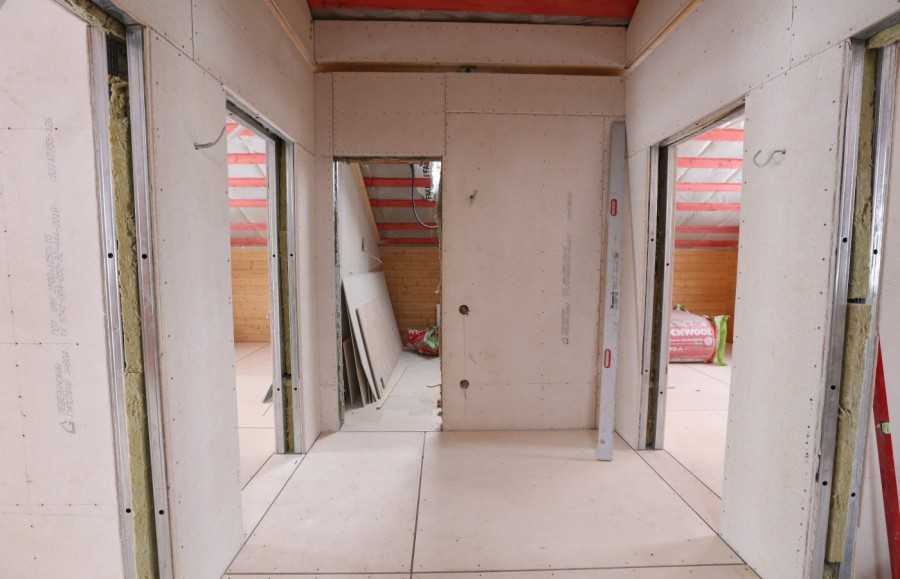

Внутри перегородки

Алгоритм выполняемых работ по установке розеток в гипсокартон следующий:

  • Каркас возводится из металлических профилей.
  • С одной стороны, он закрыт листами гипсокартона.
  • Теперь нам нужно проложить электрический кабель. Для этого сверлом в стоечных профилях просверливаются отверстия. Высота проводки определяется исходя из требований эксплуатации. Например, по европейским стандартам это 30 см над уровнем пола. Для российских потребителей это не критичный показатель. Так что высоту выбираем на свое усмотрение, чтобы было только удобно.
  • лучше всего вставить провода в защитную гофрированную трубку. Это убережет их от быстрого износа, ведь соприкосновение с металлическим профилем при вибрациях здания ни к чему хорошему не приведет.
    Диаметр отверстия под розетку из гипсокартона
  • Теперь через подготовленные отверстия пропускаем электрический кабель с трубой. Вот где их нужно исправить. Для этих целей можно использовать медную проволоку, но лучше подходят пластиковые хомуты.

При установке проводов нужно обращать внимание на контур кабеля. Очень важно, чтобы вы не пошли мимо установленных шурупов. Поэтому лучше изменить положение прокладки или снять кончик застежки плоскогубцами.

Диаметр отверстия под розетку из гипсокартона

И последний этап — обшивка перегородки. При этом схему прокладки электрических кабелей лучше применить на самом гипсокартоне. Это упростит установку розетки в гипсокартон своими руками.

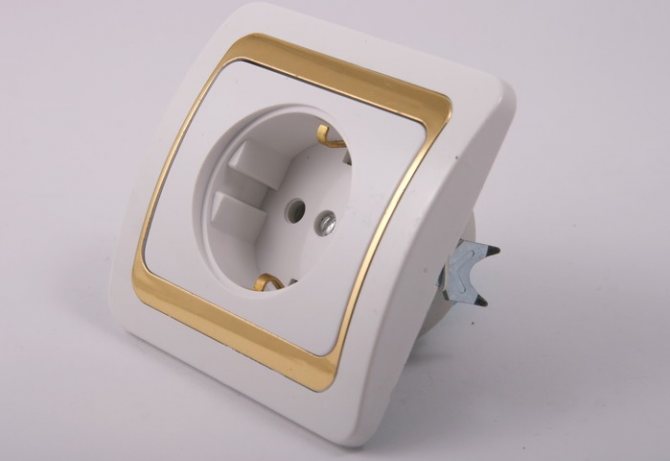

Монтирование розетки

Убедившись индикаторной отверткой, что электричество отключено, можно приступать к установке изделия. Для начала нужно подготовить пряди. Если концы слишком длинные, укоротите их (до 10 см). Концы проводов необходимо очистить от изоляции (0,5 см). После действия будут следующие:

  1. Снимите декоративную деталь с внешней стороны изделия, отложите ее в сторону.
  2. Ослабьте крепежные болты на контактах розетки.
  3. Вставьте вилку в розетку, не фиксируйте.

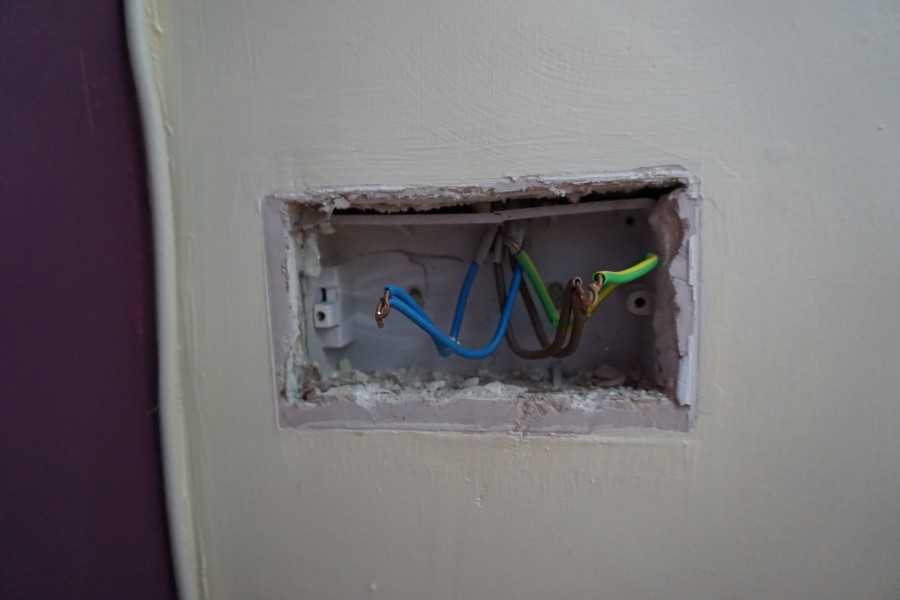

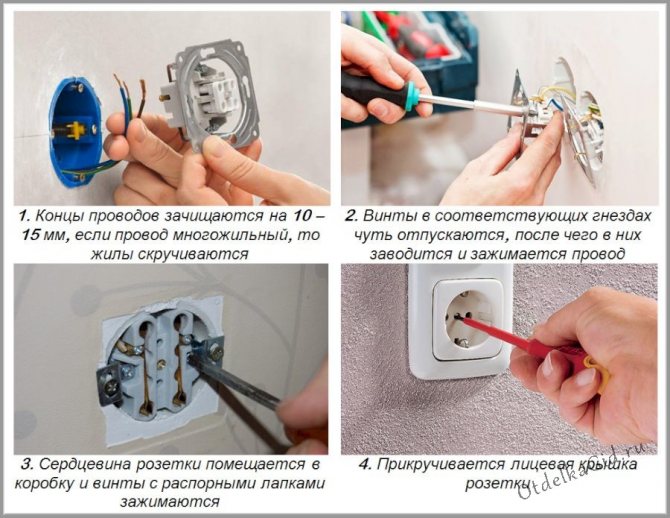

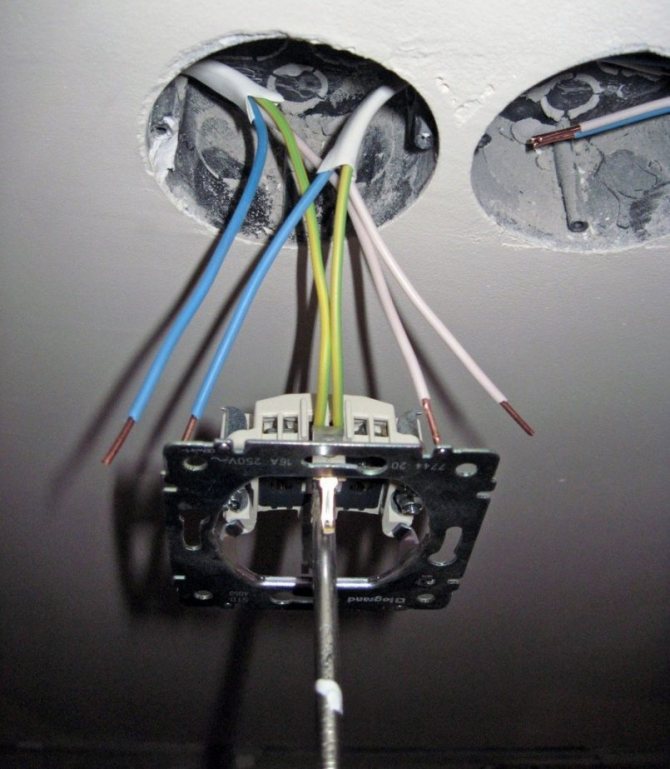

Подключение проводов

Внутри изделия можно увидеть 3 клеммы: фаза, ноль, земля. Их подключают к соответствующим проводам трехпроводной разводки квартиры. Провода различаются по цвету: фаза черная, красная, коричневая, земля всегда желто-зеленая, ноль белый, сине-белый. Иногда встречается четвертый вывод розеток — прибор дублирует «заземляющий» провод для более удобного подключения.

Для подключения нужно вставить в клеммы чистые концы проводов, закрепить их саморезами. Очень важно не перепутать провода, так как это приведет к короткому замыканию. Если нет места для заземления, которое есть в старых домах и дачах, «заземляющий» провод следует заизолировать и спрятать в коробке.

После этого можно жестко закрепить все крепления, установить розетку с розеткой в ​​ровное положение. После окончания работы нужно поставить на место лицевую панель изделия и закрыть ее с защелкой.

Читать:  Деревянный паркет

Как поставить и закрепить подрозетник в стену из гипсокартона своими руками

Чтобы установить розетку на гипсокартонную поверхность, работы необходимо проводить по четко установленному плану. Следует учитывать аккуратность, иначе это может привести к повреждению листа.

Подготовка стен

Для крепления коробки к стене из гипсокартона не используйте раствор и не «утопите» изделие. В большинстве случаев ГКЛ закрепляют на каркасной основе. Сзади пусто или проложен утеплитель.
На розетки для гипсокартона действует ГОСТ 27484-87. Указывает тесты, соответствующие температуре 850 градусов. Ящики, оформленные по ГОСТу, устанавливаются на ток 16А и напряжение 400 В.

розетки

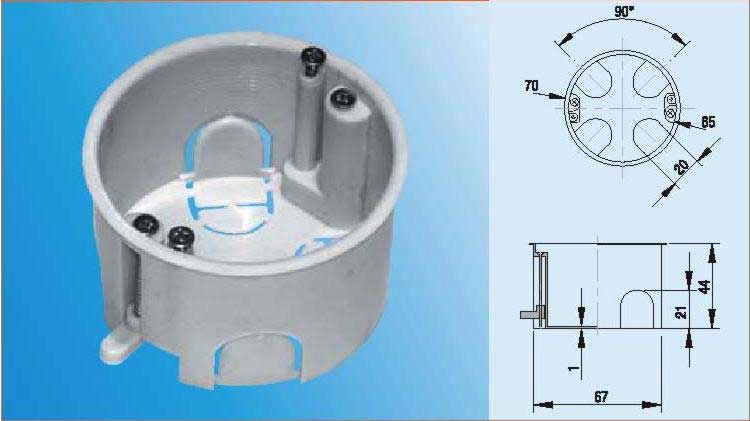

Розетка для установки в гипсокартон должна иметь следующие характеристики:

  1. Есть гипсокартон разной толщины, ящики разной глубины. Поэтому необходимо обратить внимание на наличие свободного места от низа ящика до чернового основания. Для этого нужно измерить толщину листа и свободное пространство за листом. Обычно стандарт составляет 5 см, а глубина коробки должна составлять 45 мм.
  2. Диаметр корпуса 68 мм. Корона для создания лунки должна быть такого же размера.
  3. Расстояние между центрами отверстий — 71 мм, в случае установки нескольких точек под каркас.
  4. Особенность коробок для листов GK — 4 винта снаружи. По сравнению с бетонным ящиком — 2 шурупа.

Для крепления розетки к поверхности ГК понадобятся инструменты:

  • электроинструмент — перфоратор, дрель;
  • металлическая коронка необходимого размера, соответствующего диаметру смонтированного изделия;
  • уровень, строительный нож, плоскогубцы;
  • карандаш, отвертки (плоские, Phillips).

Если вам нужно установить несколько точек под рамой, вам потребуются соединители.

Способы монтажа

Первый способ — классический. Применяется для поверхностей ГК с утеплителем.

розетка из гипсокартона
В этом методе не используются дополнительные методы защиты сокета. Фиксируется проставкой «ножки».

Способ II — этап установки. В процессе монтажа листов гипсокартона коробка розеток крепится к раствору алебастра.

Этот способ применим для стен без звукоизоляции, когда крепятся листы гипсокартона.

Способ III — защитный. Блок розеток устанавливается в созданный бокс ГКЛ. Размеры коробки 100х100 мм.

Этот метод встречается редко.

Метод IV не является стандартным. Для этого в поверхности проделывается отверстие. Карта вставляется по кругу. Полость должна получиться размером 10х10 см, после чего в отверстие на бумаге укладывается гипсовый раствор. В этом случае пряди вытягиваются. Фасад самодельной коробки — лепнина КНАУФ-Фуген.

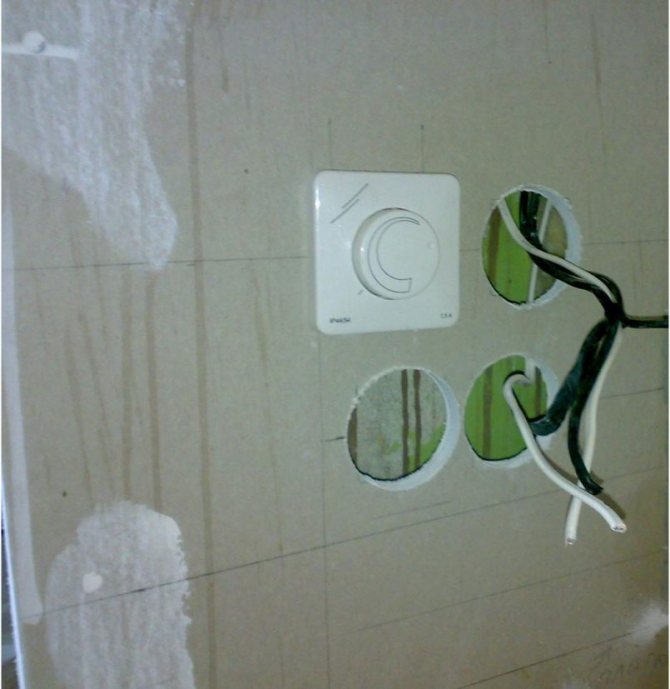

Как сделать отверстие и правильно рассчитать размер

Для правильного расчета нужно руководствоваться данными в СНИП. А также помните о правилах пожарной безопасности. Это:

  • розетки, устанавливаемые во влажных местах, должны быть надежно изолированы и защищены от влаги;
  • соединители, устанавливаемые внизу стены, не должны располагаться слишком близко к полу;
  • будьте осторожны и соблюдайте дистанцию ​​от газовых труб.

Устанавливая коробку под выключатель, необходимо рассчитать оптимальное расстояние от пола, чтобы им было удобно пользоваться всем членам семьи.
В СНИП не указано расстояние от пола до розетки, но есть от двери — не менее 20 см. Также есть 20 см от столешницы.

розетка из гипсокартона
Также от пола делают расстояние 20 см, чтобы в розетку не попадала влага. От этого может произойти короткое замыкание и пожар. От газовых труб необходимо отступить не менее чем на 50 см.

В случае установки нескольких очков соблюдается расстояние от их центров — 7,2 см.

Чтобы создать ровный круг, не повредив гипсокартон, используется сверло с коронкой диаметром 68 мм. Но в некоторых случаях эти инструменты недоступны. Затем возьмите обычный строительный нож с острым лезвием. На стене на месте будущей точки нарисуйте круг необходимого диаметра и аккуратно вырежьте его.

Под распределительные подрозетники

Чтобы сделать отверстие под распределительную коробку, отметьте место установки. Для этого розетка прикладывается к поверхности и обводится карандашом так, чтобы центр короба совпадал с центром разметки. Далее делается отверстие коронкой.

Под установочные

Чтобы сделать отверстие под монтажную коробку, необходимо правильно разметить центры на поверхности (если точек несколько). Далее проделываем дырочки описанными выше способами (коронка, нож).

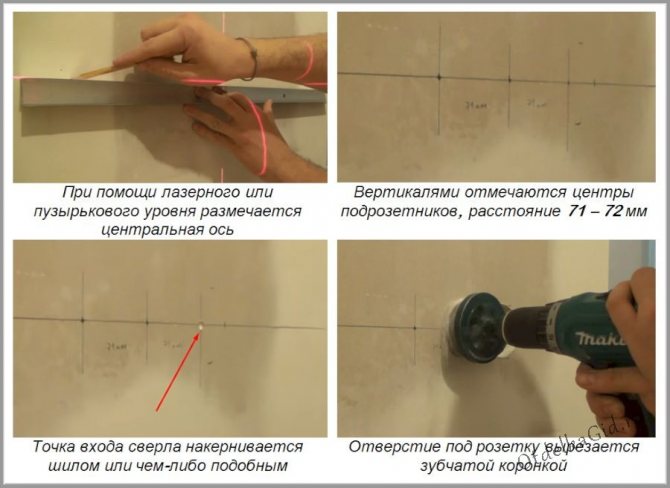

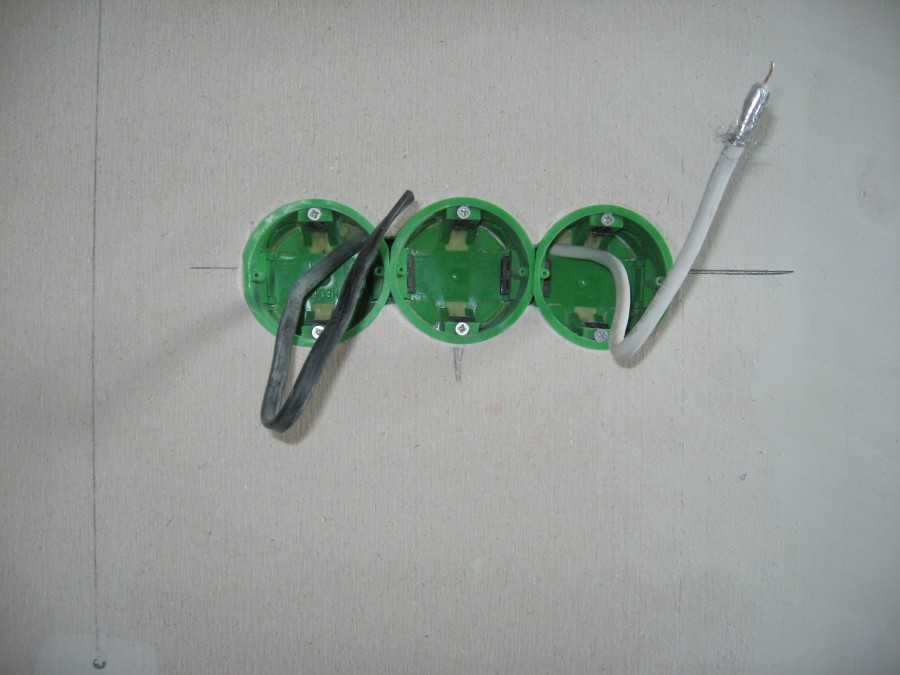

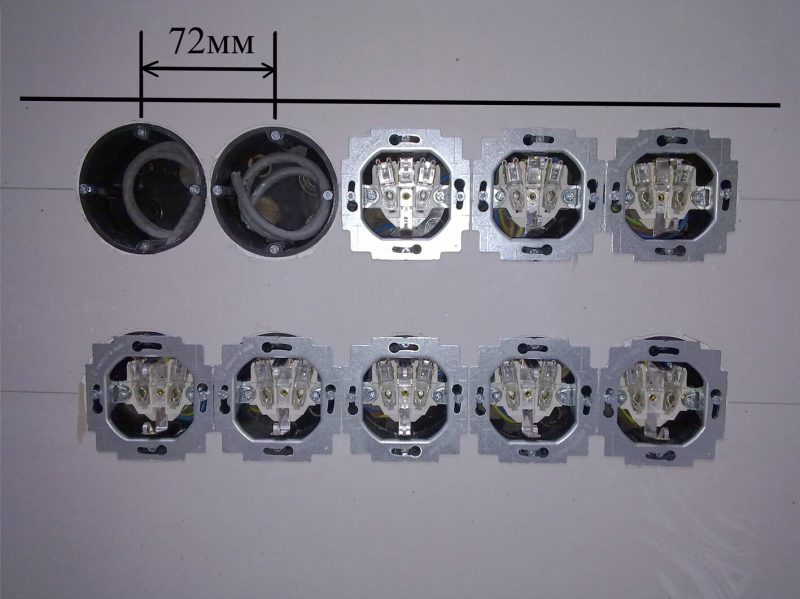

Расстояние между подрозетниками

Чтобы установить несколько розеток, отметьте место с помощью уровня для ровности, карандаша, линейки. От центра до центра коробки не менее 71 мм.

Сверление отверстий

Чтобы просверлить отверстия под двойной или тройной монтаж, необходимо предварительно сделать разметку. Обязательное условие — единообразие (использовать один уровень). В продаже есть одиночные блоки для установки в них 2 или 3 розеток. После разметки просверливаются отверстия. Кабель подводится к одному месту в коробке. Кроме того, на раствор можно установить отдельные ящики.
Если кнопки смыва не находятся заподлицо с поверхностью, гипсокартон скошен.

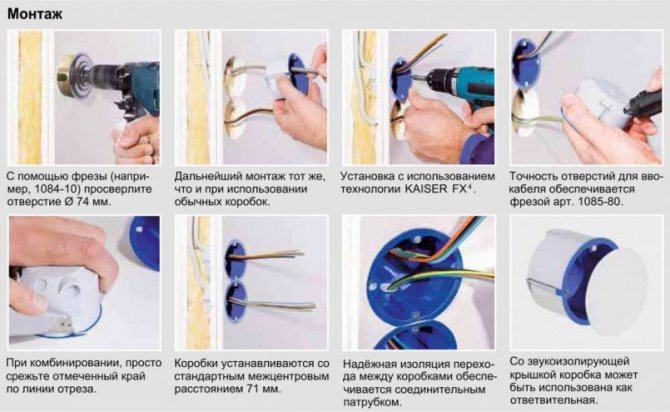

Монтаж

розетка из гипсокартона
При монтаже каркаса основания под гипсокартон прокладывают проводку до крепления листов. Вынимают 10-15 см. После созданных разметок для ящиков и отверстий розетка вставляется на место. Из-за этого:

  • вынуть заглушку в коробке и выпустить провода;
  • вставьте коробку в отверстие заподлицо с верхом;

Если «ножки» не позволяют вставить гнездо, в отверстии сбоку, с одной стороны, делается выемка (ушко). Это позволит без проблем вставить короб, не повредив гипсокартон,

  • затем затяните крепежные винты.

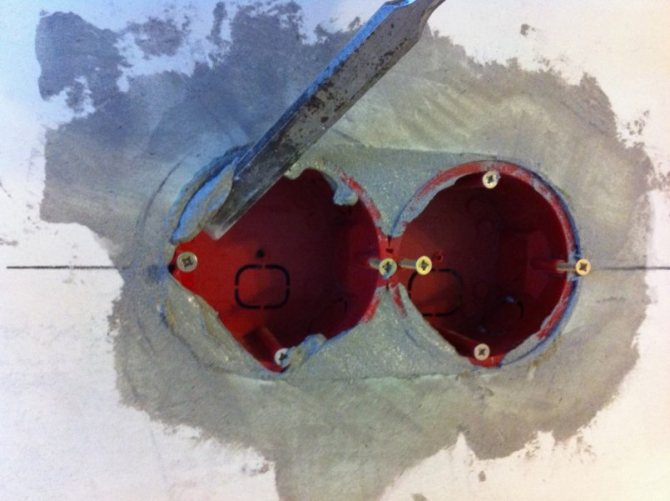

Если из розеточных коробок устанавливается блок, перегородки между отверстиями убираются на стене напильником.

Изоляция кабелей

После установки розеточной коробки или их блока выступающие кабели проводки необходимо изолировать. Это если сразу не установить розетку или выключатель. Невозможно изолировать 2 провода вместе. Это приведет к закрытию. Каждый наконечник индивидуально обматывается изолентой.

Крепление коронки

На обороте написан диаметр коронки для сверления. При установке на электроинструмент есть центрирующее сверло. Центр необходимо упереть (но не сильно, чтобы не сломать гипсокартон) против разметки и просверлить отверстие с минимальной скоростью.

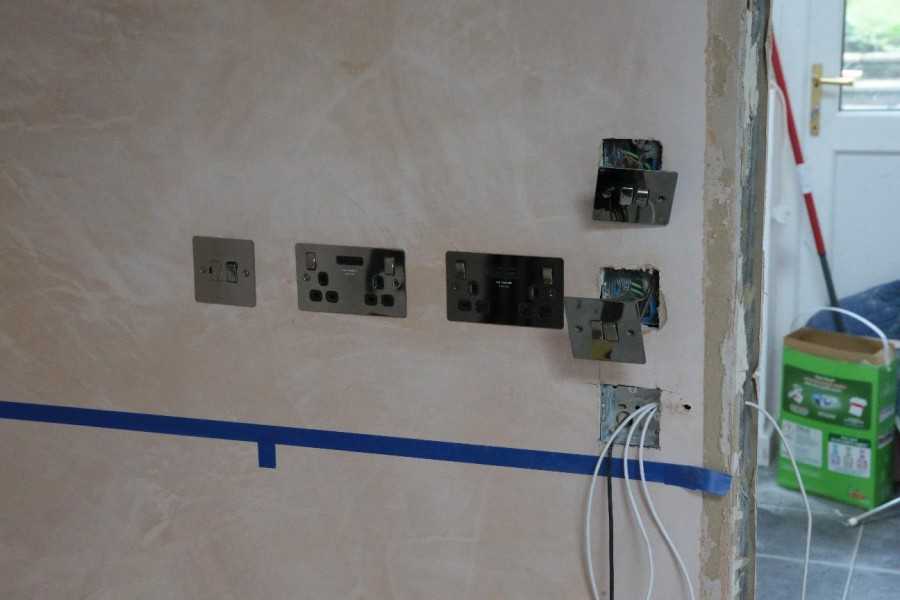

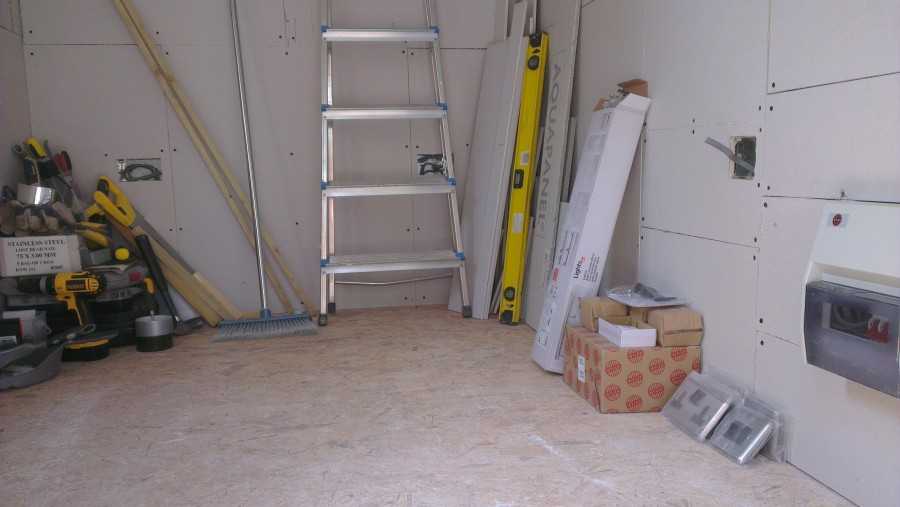

Фото розеток в гипсокартоне
























Сложности в работе и пути их устранения

Проблемы могут возникнуть в следующих случаях:

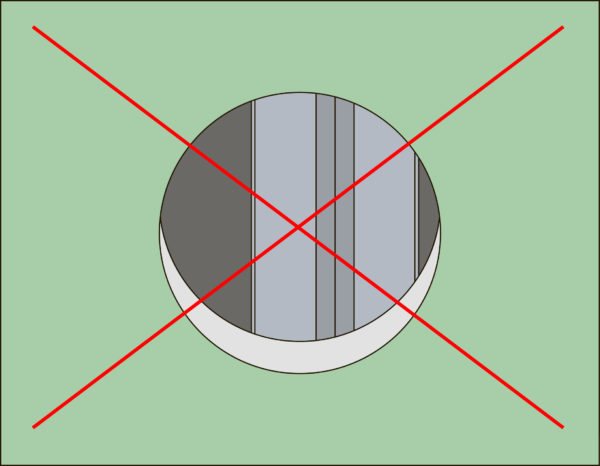

  1. При вырезании отверстия можно натолкнуться на профиль, к которому крепится гипсокартон. Вам понадобится долото, отвертка и молоток, чтобы выкопать кусок железа, который мешает установке розетки.
  2. Если гипсокартон приклеивается к стене бескаркасным способом, необходимо будет просверлить отверстие под стекло при помощи пробойника по бетону или дереву.

Вообще, розетки лучше устанавливать непосредственно во время ремонта — так можно сэкономить много времени и сразу получить качественные устройства для включения любого оборудования.

Подготовка отверстия для подрозетника

Установка розетки для розетки начинается с просверливания отверстия в гипсокартоне. Требуемое расстояние измеряется от пола и с помощью спиртового уровня проводится горизонтальная и вертикальная линии. При необходимости установки блока розеток в гипсокартон необходимо провести несколько вертикальных линий (по количеству розеток), причем расстояние между ними должно быть строго 72 мм, потому что это расстояние между центрами розеток сосуды. Если он будет меньше, розетки будут мешать друг другу, установить их аккуратно и равномерно между собой будет невозможно.

Сверло коронки, закрепленное дрелью или шуруповертом, подводится к центру пересечения горизонтальной и вертикальной линий, просверливается отверстие. Нужно следить за тем, чтобы розетка не упиралась в основную стену за гипсокартоном. Если это произошло, необходимо удалить бетон со стены с помощью перфоратора до тех пор, пока не появится зазор между розеткой и стеной.

При покупке розеток следует учитывать, что не все розетки подходят для установки в гипсокартон. Для этого понадобится пластиковая чашка с двумя винтами для крепления к ГВД с помощью специальных ножек.






Предварительные этапы работы

Прокладка проводки за гипсокартоном

Монтаж розеток из гипсокартона следует планировать заранее, еще до облицовки стен гипсокартоном. Перед тем, как приступить к установке розеток и выключателей, нужно подвести к ним провода. И сделать это нужно до того, как стена будет облицована гипсокартоном.

Как установить блок розеток в видео инструкции по гипсокартону

Расположение розеток

Электропроводка под обшивку стен или устройство перегородки из гипсокартона выполняется следующим образом:

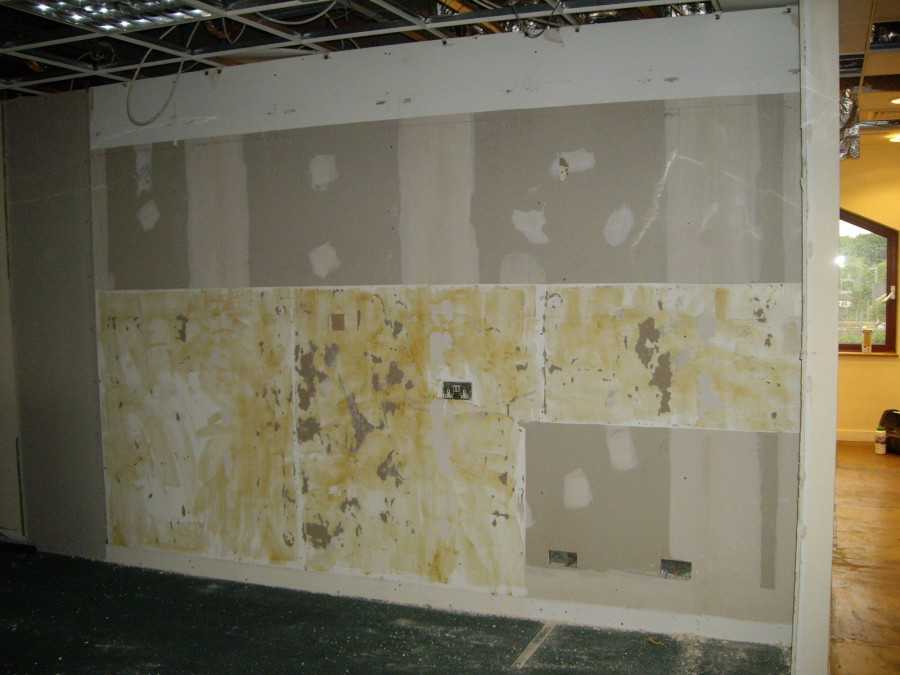

  • На первом этапе собираем каркас из металлического профиля и закрепляем на несущей стене. Верхняя и нижняя части каркаса жестко крепятся к потолку и полу помещения.
  • Если делаем перегородку, то с одной стороны каркас обшиваем гипсокартоном. Мы будем использовать этот слой оболочки в качестве опоры при прокладке кабелей к розеткам.
  • Строим схему будущей электросети, отмечая на ней места прохождения проводов, а также места, где будет производиться установка выключателей и установка розеток в гипсокартон.
  • В вертикальных профилях каркаса обшивки из гипсокартона просверлите отверстия для прокладки кабеля.

Как установить блок розеток в видео инструкции по гипсокартону

Прокладка кабеля в оболочке

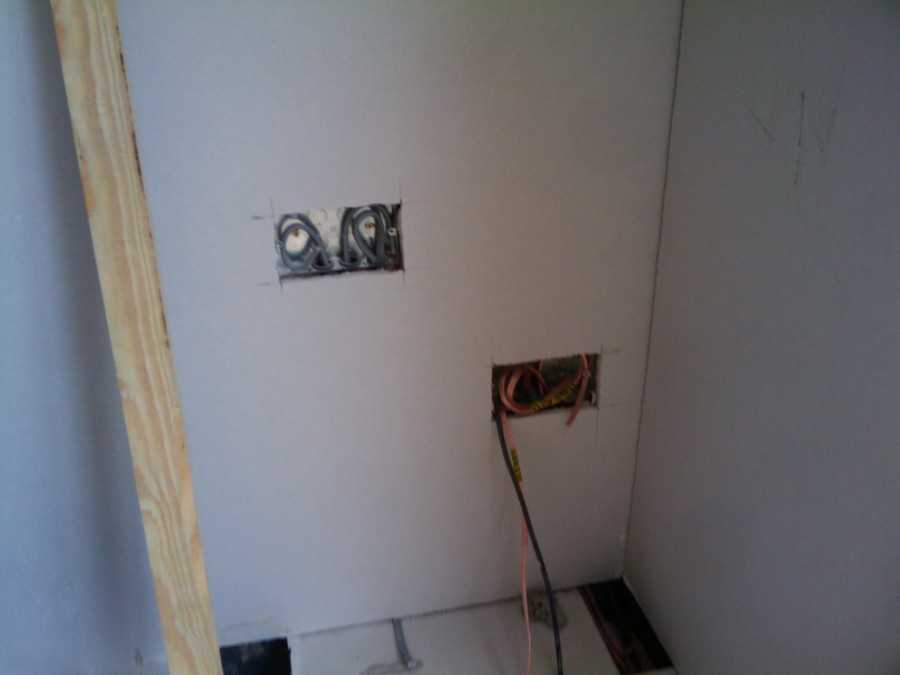

  • Провода, используемые для подключения розеток и выключателей, прокладываются в гофрированной пластиковой трубке и пропускаются через отверстия, просверленные в стойках каркаса. Цена на пластиковые гофрированные трубы невысока, поэтому на них не стоит экономить, тем более что они надежно защищают кабель от повреждений и влаги.
  • Оптимальный кабель для подачи питания на розетки — трехжильный, с двойной изоляцией (диаметр жилы — 2,5 мм). В зависимости от планируемой нагрузки на электрическую сеть могут применяться провода с разным сечением.

Совет! Если гофрированная труба с проложенными проводами находится в опасной близости от самореза, проволоку сдвигаем или кусаем кусачком кончик самореза.

  • Для повышения надежности конструкции крепим кабели внутри гипсокартонной обшивки стены к каркасу с помощью отрезков медной проволоки или пластиковых кабельных стяжек.
Читать:  Влагостойкий гипсокартон или обычный - отличия, размеры и способы крепления водостойкого ГКЛ

После прокладки проводов можно обшить стену гипсокартоном, предварительно отметив на схеме расположение кабеля.

Выбор места для розетки и выключателя

Выбирая места для розеток и выключателей, необходимо руководствоваться не только правилами и строительными нормами, но и назначением розетки. Другими словами, розетку нужно разместить там, где будет удобно.

Практически повсеместно принятые европейские строительные нормы и правила рекомендуют следующее:

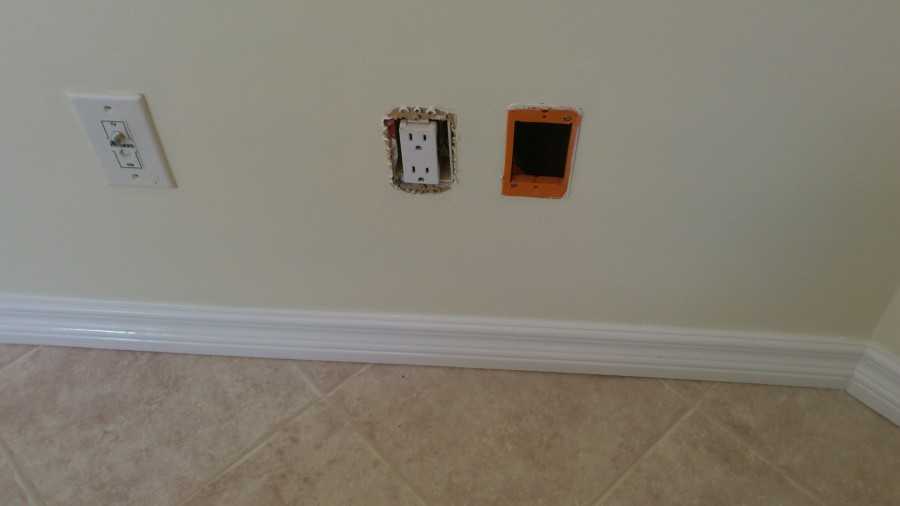

  • Оптимальная высота розетки от пола — 30 см.
  • Оптимальная высота переключателя — 90 см.

В большинстве случаев такое размещение действительно удобно, но иногда приходится отклоняться от этих норм.

Например, на кухне принято устанавливать розетки (обычно две-три сразу) прямо над столешницей. Такое расположение позволяет быстро включать и выключать приборы, не сгибаясь снова.

Точно так же оправдана высокая установка розетки в гипсокартоне за аквариумом: как правило, к этой розетке необходимо подключить несколько устройств (фильтр, компрессор, освещение) и лучше расположить ее повыше, чтобы провода не попадали лежать на полу.

Принцип крепления подрозетников в короб

Монтаж розеток из гипсокартона осуществляется по подготовленным знакам и начинается только тогда, когда все размеры проверены и соответствуют требуемым. Начать установку необходимо с простейшей подготовки всех инструментов, которые могут понадобиться: дрель с коронкой для ящиков диаметром не более 67 мм, проводка, если она еще не проложена, отвертка Phillips а непосредственно корпус для розетки или выключателя.

  1. Соединяем сверло с сеткой и аккуратно просверливаем отверстие в гипсокартоне (вы его уже разметили и подготовили заранее). Поскольку стена сделана из хрупкого материала, следите за тем, чтобы коронка не упала внутрь и не повредила всю установку.
  2. Также можно обычным малярным ножом вырезать круги, на которых отмечается диаметр будущего отверстия, но такая установка не является надежной, так как может повредить гипсокартон и со временем он начнет разрушаться и ломать крепеж светильник электрический.

Как установить розетку из гипсокартона под розетку и теплый пол

Устройство розетки из гипсокартона

Важно! При сверлении отверстия под розетку или корпус переключателя используйте сверло с мягкими зубьями, которое идеально подходит для обработки дерева. Так что вам не придется беспокоиться о надежности крепления конструкции и отсутствии дефектов.

Выбор мест установки

Места установки розеток современными правилами не регламентируются, поэтому установку розетки можно производить там, где ее удобно использовать.

установка розеток в 30 см от пола

Согласно установленным в Европе стандартам, розетка должна располагаться на высоте 0,3 м от пола. В некоторых случаях это оправдано, но, например, на кухне такое расположение заставит хозяйку бить много поклонов при включении и выключении кухонной техники во время готовки.

также розетку за аквариумом лучше установить повыше для удобства подключения подсветки, фильтра, компрессора. А силовые кабели не катятся по полу и не мешают движению в помещении.

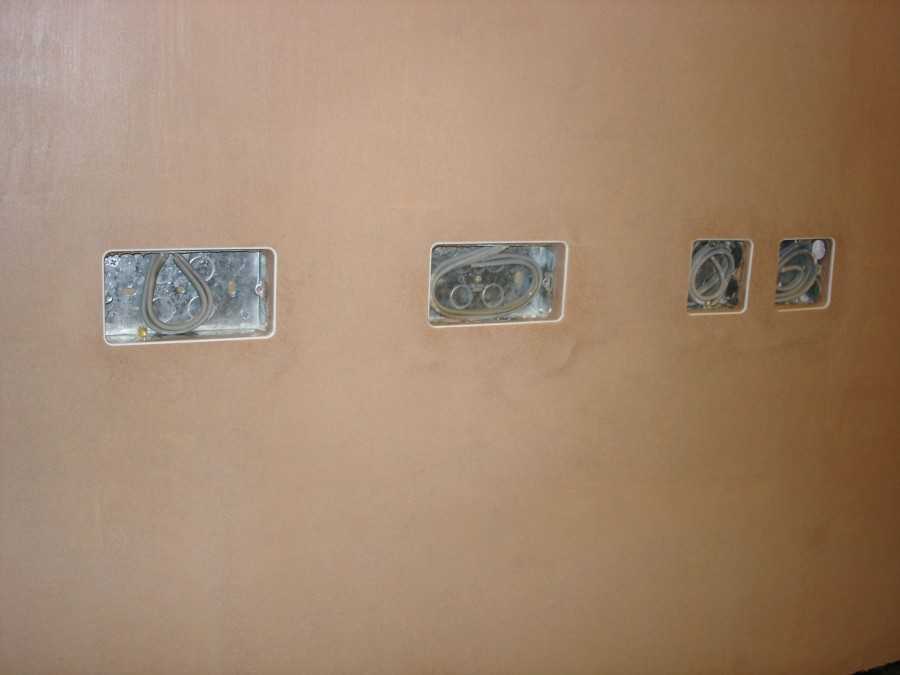

Когда нужно соединить два подрозетника и более

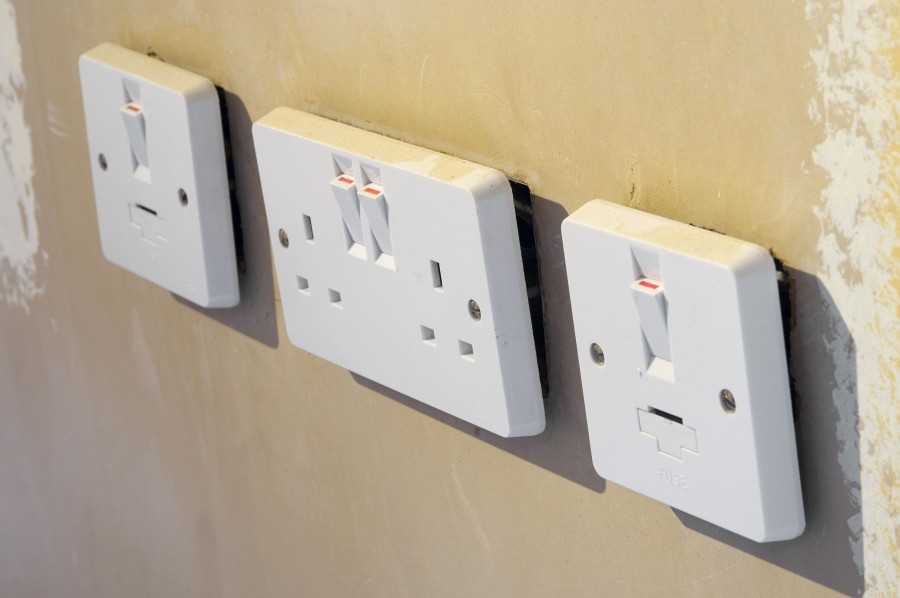

На кухне, размещая розетки над столешницей, хозяева часто устанавливают блок розеток. Для этого потребуется несколько розеток, но установить их несложно и к каждой трудоемко прокладывать кабель, поэтому установка применяется с соединением корпусов оборудования между собой.

Как установить розетку из гипсокартона под розетку и теплый пол

Установка розеточной коробки

Размеры таких устройств аналогичны, поэтому проблем с подготовкой стен возникнуть не должно. Для объединения нескольких пластиковых корпусов в единый блок используются специальные токонепроводящие разъемы. Они изготовлены из прочного и негорючего материала.

крайне желательно использовать только такие конструкции, ведь именно эти объединяющие детали делают установку более надежной и долговечной. Для соединения тел между собой убираем прямоугольные отверстия с боков каждого из стаканов (они могут иметь отверстия любой формы).

Вставляем штекер в одно гнездо, а его свободный конец — в другое гнездо. Затем последовательно выполняем все соединения. Когда все шкафы соединены и в них подготовлены отверстия для электрического кабеля, их можно устанавливать в стене из гипсокартона.

Как установить розетку из гипсокартона под розетку и теплый пол

Установка розеток по разметке

Учтите, что дизайн нужно подбирать так, чтобы размеры электроприбора и самого стекла совпадали. Таким образом вы можете скрыть видимые крепления, оставшиеся от установки.

При установке проводов нужно обращать внимание на контур кабеля. Очень важно, чтобы вы не пошли мимо установленных шурупов. Поэтому лучше изменить положение прокладки или снять кончик застежки плоскогубцами.

Теперь мы отступаем на 71 мм от центра первой розетки и отмечаем центр второй коробки и так далее через равные промежутки времени. Современное строительство немного отличается от того, как оно было построено в прошлом. В наше время часто используется такой строительный материал, как гипсокартон — он прост в использовании и недорогой.

Его часто используют для организации перегородок, выравнивания поверхностей и создания криволинейных конструкций. Из-за этого изменилась не только технология отделочных работ, но и прокладка кабелей и электрооборудования. Появились специальные аксессуары для гипсокартона, выключатели и розетки. Берем рулетку и отмеряем определенное расстояние от места, где по определению будет размещаться фурнитура. Эти места отмечаем маркером.

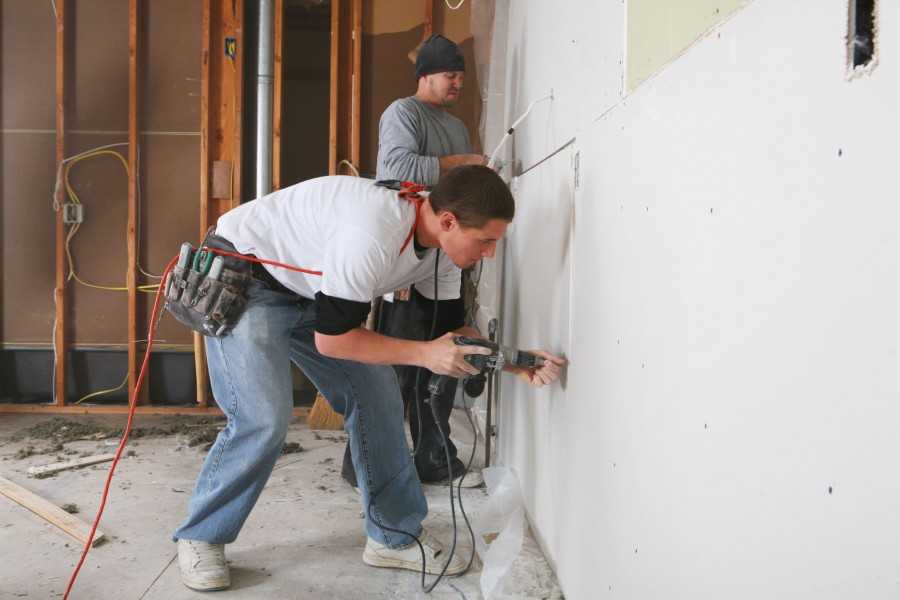

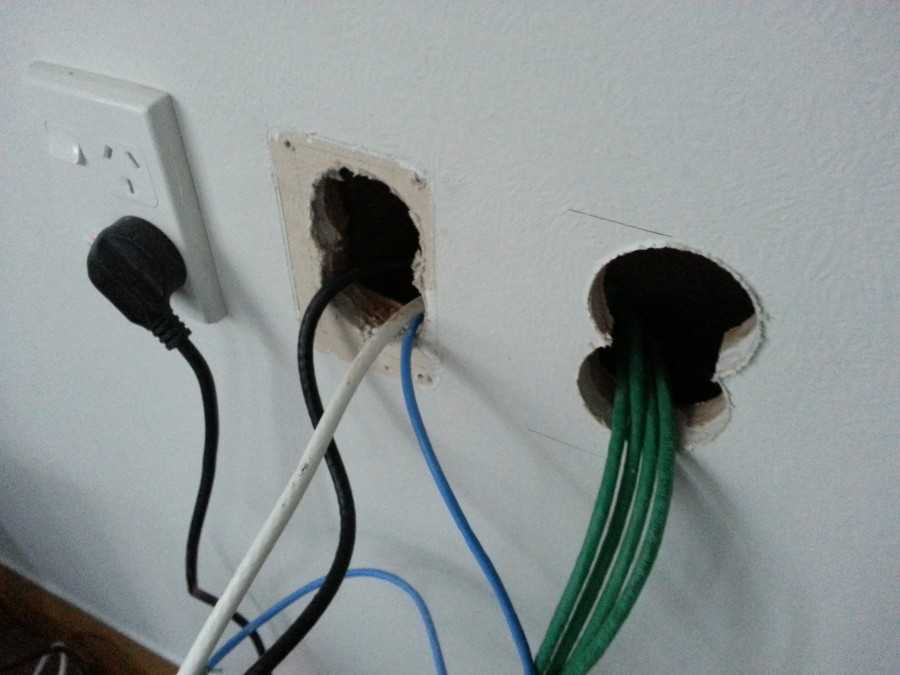

На следующем этапе делаем отверстия в гипсокартоне. Вариаций того, как это сделать, великое множество, но максимально аккуратно и правильно — только короной по гипсокартону или дереву. Диаметр форсунок разный, оптимальным, конечно же, является изменение типовой настройки. В других помещениях также стоит ориентироваться на имеющееся оборудование.

Возможно, лучше смонтировать розетку в гипсокартоне на высоте больше рекомендованных 30 см.

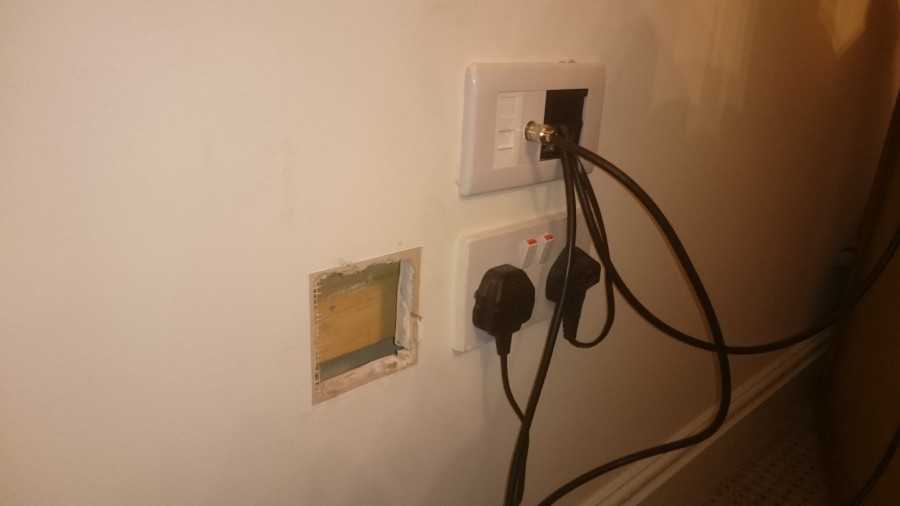

  1. При вырезании отверстия можно натолкнуться на профиль, к которому крепится гипсокартон. Вам понадобится долото, отвертка и молоток, чтобы выкопать кусок железа, который мешает установке розетки.
  2. Если гипсокартон приклеивается к стене бескаркасным способом, необходимо будет просверлить отверстие под стекло при помощи пробойника по бетону или дереву.
  • Сверло со специальной фрезой (коронкой) для просверливания отверстия в гипсовой стене. Диаметр коронки должен составлять 68 мм — стандартный размер розетки для гипсового монтажа.
  • Строительный уровень и маркер для разметки отверстий.
  • Индикаторная отвертка для проверки сетевого напряжения.

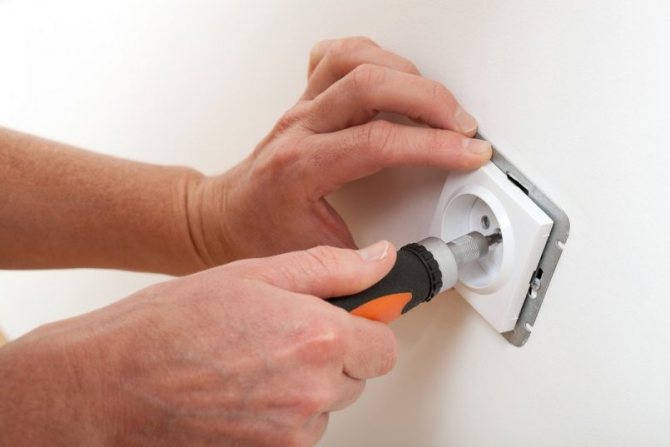

  • Фигурная отвертка, чтобы закрепить пластиковый стаканчик, подключить провода и собственно установить розетку в гипсокартонную стену.

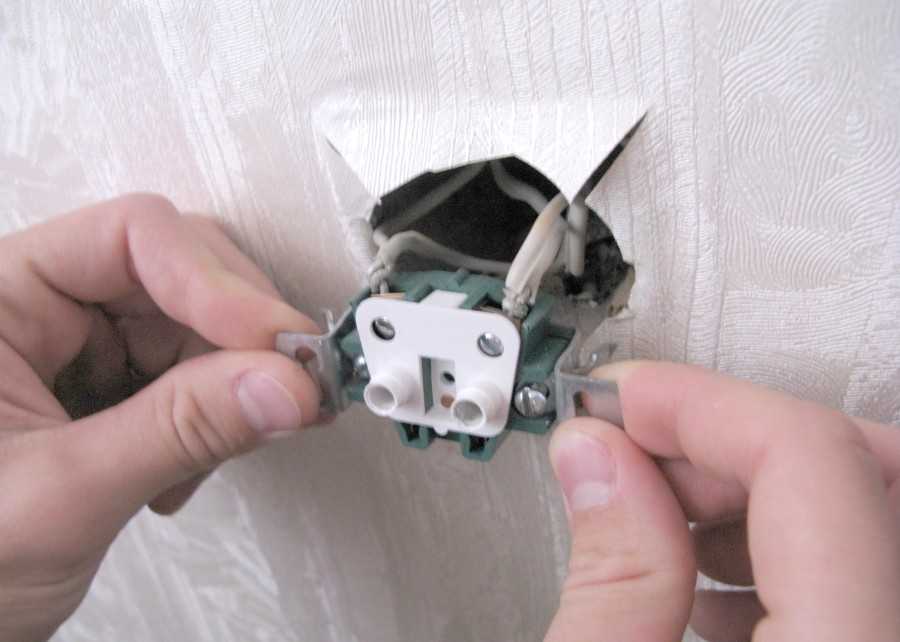

Все, что вам нужно сделать, это подключить ноль (N, синий), землю (PE, желто-зеленый) и фазу (L, обычно коричневый) к соответствующим клеммам на корпусе розетки. Хорошо затяните провода, чтобы контакт не расшатывался и пластик не начал плавиться после монтажа и подключения, так как в этом случае может произойти короткое замыкание в проводке и, как следствие, пожар в доме. Операции по установке розеток из гипсокартона начинают с разметки их месторасположения, определяемого по общей схеме подключения. При выборе этих мест необходимо руководствоваться общепринятыми стандартами, предлагая следующий порядок размещения по высоте: установка люстры в натяжной потолок — самый сложный из всех возможных случаев. И прежде всего потому, что люстра с лампами накаливания и натяжная конструкция — вещи несовместимые.

Через месяц такого соседства на потолочном полотне начнут образовываться некрасивые пятна, а через 3 месяца оно просто начнет расползаться. Выход из ситуации только один — светодиодные лампы.

Готовим инструменты

Чтобы процесс шел легко и быстро, нужно побеспокоиться о вспомогательных инструментах:

  • Основной инструмент — электродрель со специализированной коронкой, которая не только ускоряет процесс, но и упрощает всю работу. Стандартный диаметр коронки для данного вида работ — 68 мм.
  • Рулетка для измерения расположения будущих торговых точек.
  • Строительный уровень для контроля правильности установки.
  • Маркер или карандаш, чтобы сделать отметку.
  • Крестовая отвертка — используется как для крепления розеточной коробки, так и для фиксации сердечника розетки. Также ремонтирует электрические кабели.
  • Простой индикатор для определения наличия напряжения на электрических проводах.
Источники

  • https://KeramaBratsk.ru/instrumenty/kreplenie-rozetok-v-gipsokarton.html
  • https://mebelclubspb.ru/remont/kak-ustanovit-rozetku-v-stene-iz-gipsokartona.html
  • https://remontoteka.net/remont/elektrika/ustanovka-rozetok-v-gipsokarton-osobennosti-i-rekomendacii
  • https://EuroKafel.ru/instrumenty/rozetka-v-gipsokartonovoj-stene.html
  • https://izgipsokartona.ru/diametr-otverstiya-pod-rozetku-v-gipsokarton.html
  • https://elektrika.expert/rozetki/podrozetnik-dlja-gipsokartona.html

[свернуть]
Меня зовут Сиразов Ильнур и я являюсь разработчиком этого чудесного сайта. Я очень надеюсь, статьи и различного рода советы будут Вам полезны.
